Реверсивный/двухоборотный котел на отработанном масле своими руками

Re: Двухоборотный котел на отработанном масле

О каком размере речь? Если я понял из рисунка от TURBON, то там сейчас 130мм, от диска до края теплообменника ? так получается?



Re: Двухоборотный котел на отработанном масле

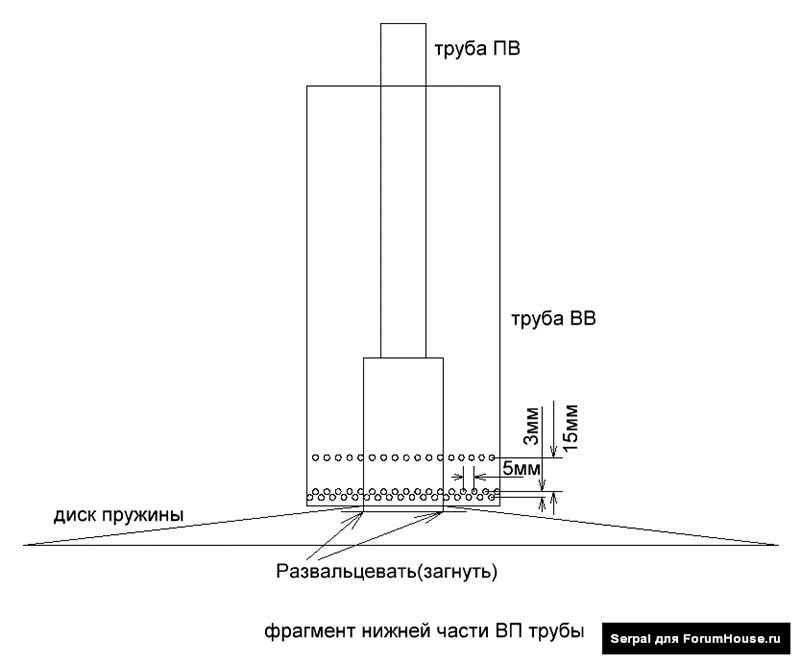

Приветствую RobertScorpio! На схеме трубку подачи масла я не нарисовал. Вот чертёж дожигателя.



Re: Двухоборотный котел на отработанном масле

Ув.RobertScorpio.. Да желательно увеличить это расстояние с 130 мм до 250 мм . Теплообменник сильно забирает тепло - которое нужно нам в камере под диском ..



Re: Двухоборотный котел на отработанном масле

А камера сгорания сколько будет, так же 120?



Re: Двухоборотный котел на отработанном масле

Да этот размер остаётся ..120 мм ...



Re: Двухоборотный котел на отработанном масле

Ув.britmila приветствую Вас! У двух оборотного котла камера сгорания находиться внутри котла и меньше остывает, так как вокруг нее идут дымогарные газы в дымоход. Температура выхлопа 180-240 градусов. Думаю 130 мм. достаточно. В моём котле от дна до теплообменника 190 мм. Больше не получилось сделать, высота баллона не позволила сделать больше. Ну и горит и греет хорошо, остаток рассыпчатый чиститься легко..



Re: Двухоборотный котел на отработанном масле

Возвращаясь к моему вопросу, как расположена трубка подачи масла в трубе добавочного воздуха- по срезу этой самой трубы?



Re: Двухоборотный котел на отработанном масле

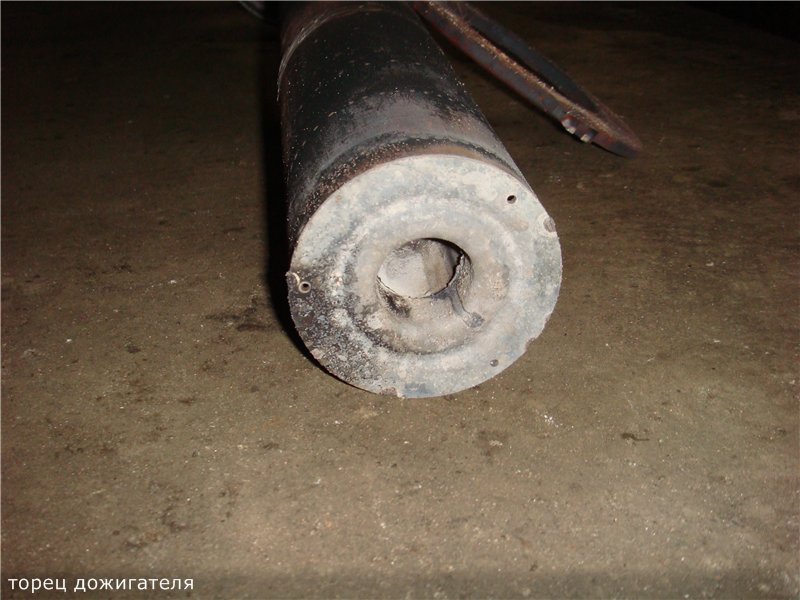

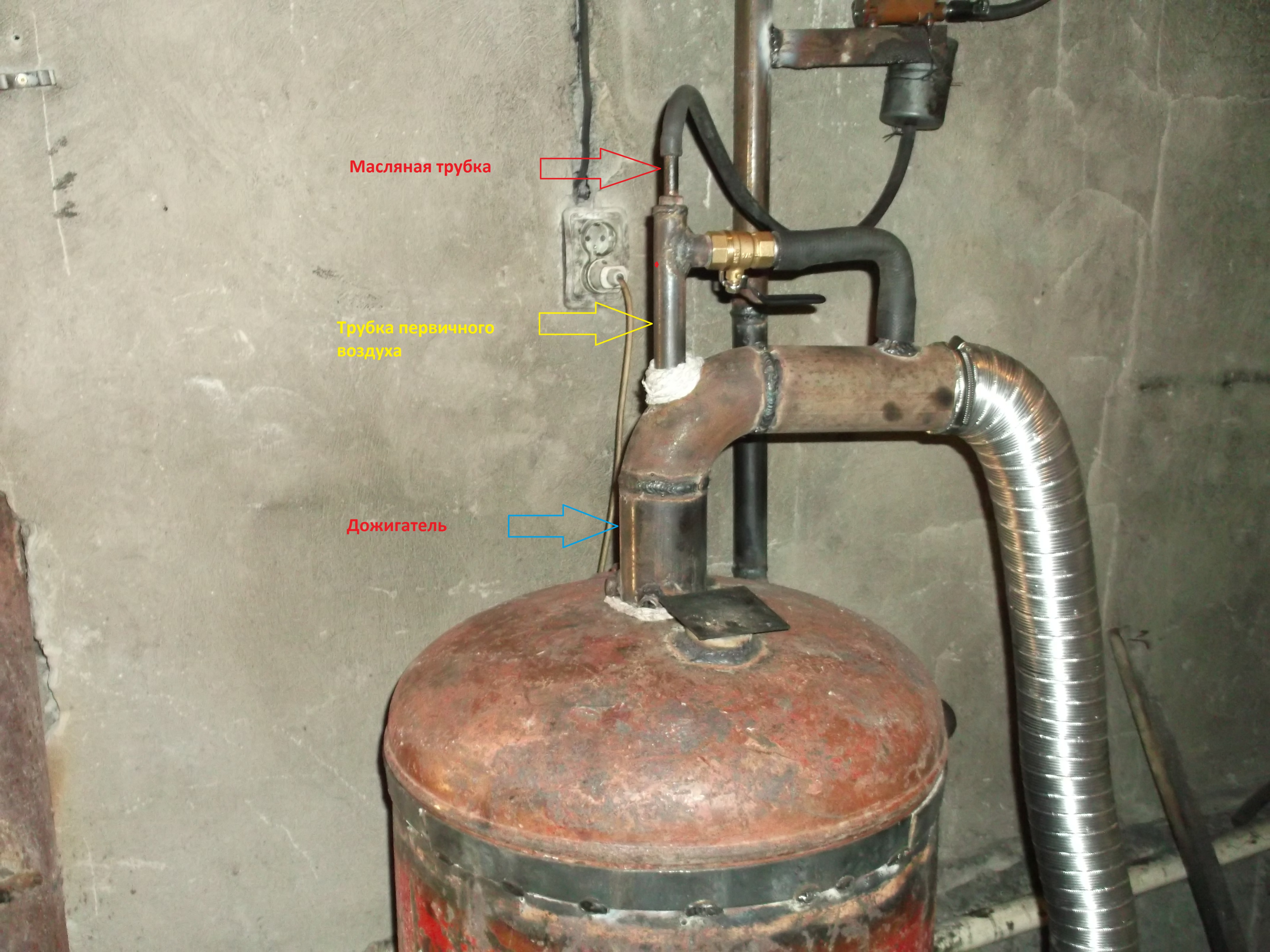

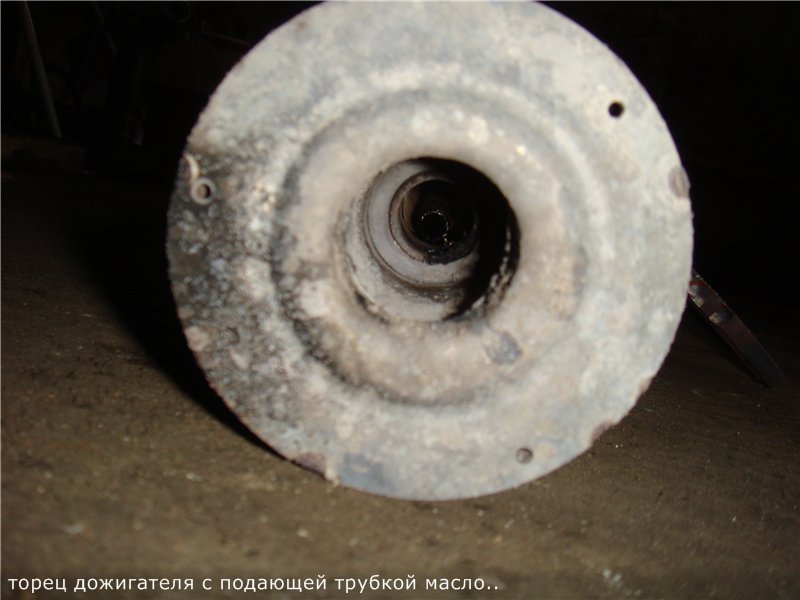

Трубка расположена внутри трубки первичного воздуха см. фото



Re: Двухоборотный котел на отработанном масле

Это я понял из фото! До какого уровня спускется маслянная трубка? В месте врезки в трубу первичного воздуха или спускается до её среза внизу?



Re: Двухоборотный котел на отработанном масле

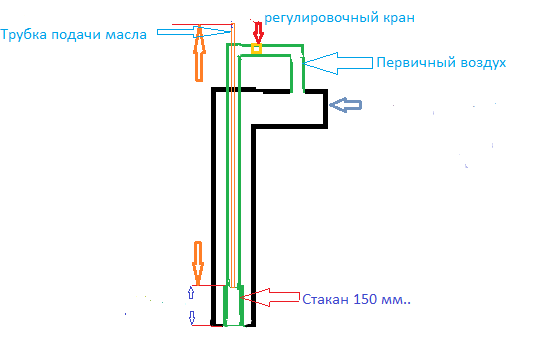

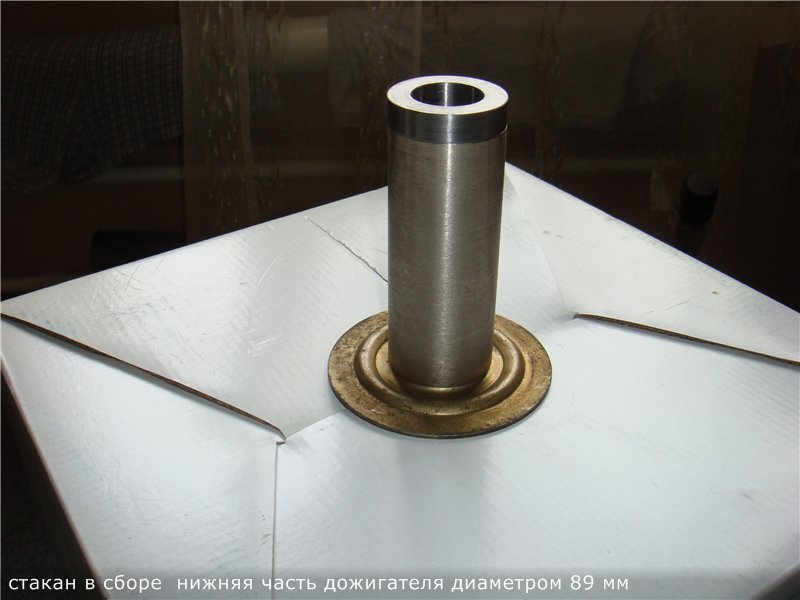

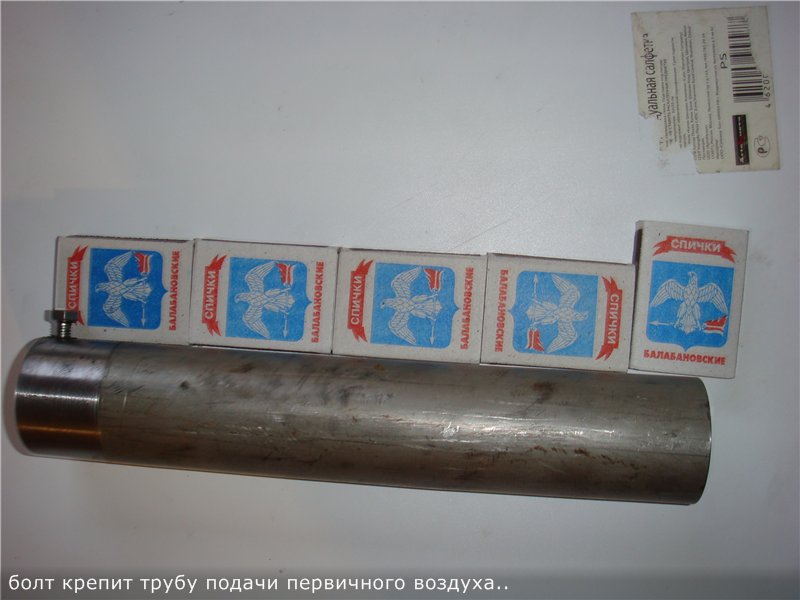

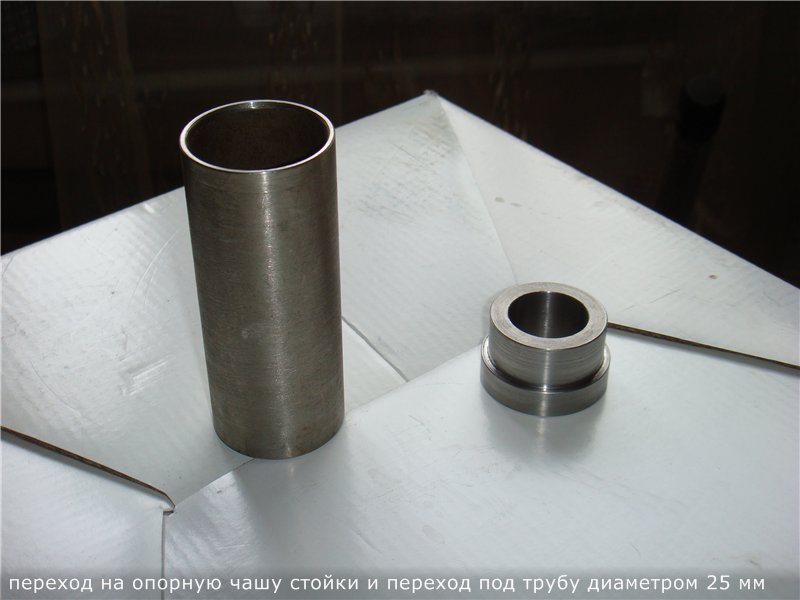

Масляная трубка спускается не до конца трубки первичного воздуха, а не доходит 150мм. до конца. Там конце стакан высотой 150 мм.. диаметром 25 мм. толщиной стенок 5мм.



Re: Двухоборотный котел на отработанном масле

Сложно без схемы представить, что за стакан, но может увижу где на сайте!



Re: Двухоборотный котел на отработанном масле



Re: Двухоборотный котел на отработанном масле

Внимательней читайте, и не только последнюю страницу.

http://www.termoportal.ru/single/40266-post89.html



Re: Двухоборотный котел на отработанном масле

УВ. TURBON .. отталкивался от этой температуры указанной вами ..http://www.termoportal.ru/member29508/turbon-albums-kotyol-na-otrabotke-picture2091-dscf3987.htm



Re: Двухоборотный котел на отработанном масле

Да! действительно упустил из виду сообщение! Виноват!



Re: Двухоборотный котел на отработанном масле

Про стакан и маслоподачу понял! Спасибо за разъяснение!



Re: Двухоборотный котел на отработанном масле

Ув. britmila такова температура выхлопа была в самом начале работы котла, даже конденсат бежал по дымоходной трубе. После переделки дожигателя удалось повысить температуру выхлопа до 150-170 гр. И конденсата не стало. Котел стал намного лучше греть.



Re: Двухоборотный котел на отработанном масле

Если размер трубы первичного воздуха 25 и дожигателя 76мм, какой размер у стакана получается? Пытаюсь накидать чертеж , вопрос встал про размер (диаметр) стакана



Re: Двухоборотный котел на отработанном масле

У моего котла размер трубы первичного воздуха 20 мм., а размер стакана 25 мм.. Вы можете сделать первичку 25мм., а стакан 32 мм..



Re: Двухоборотный котел на отработанном масле

Добрый день!

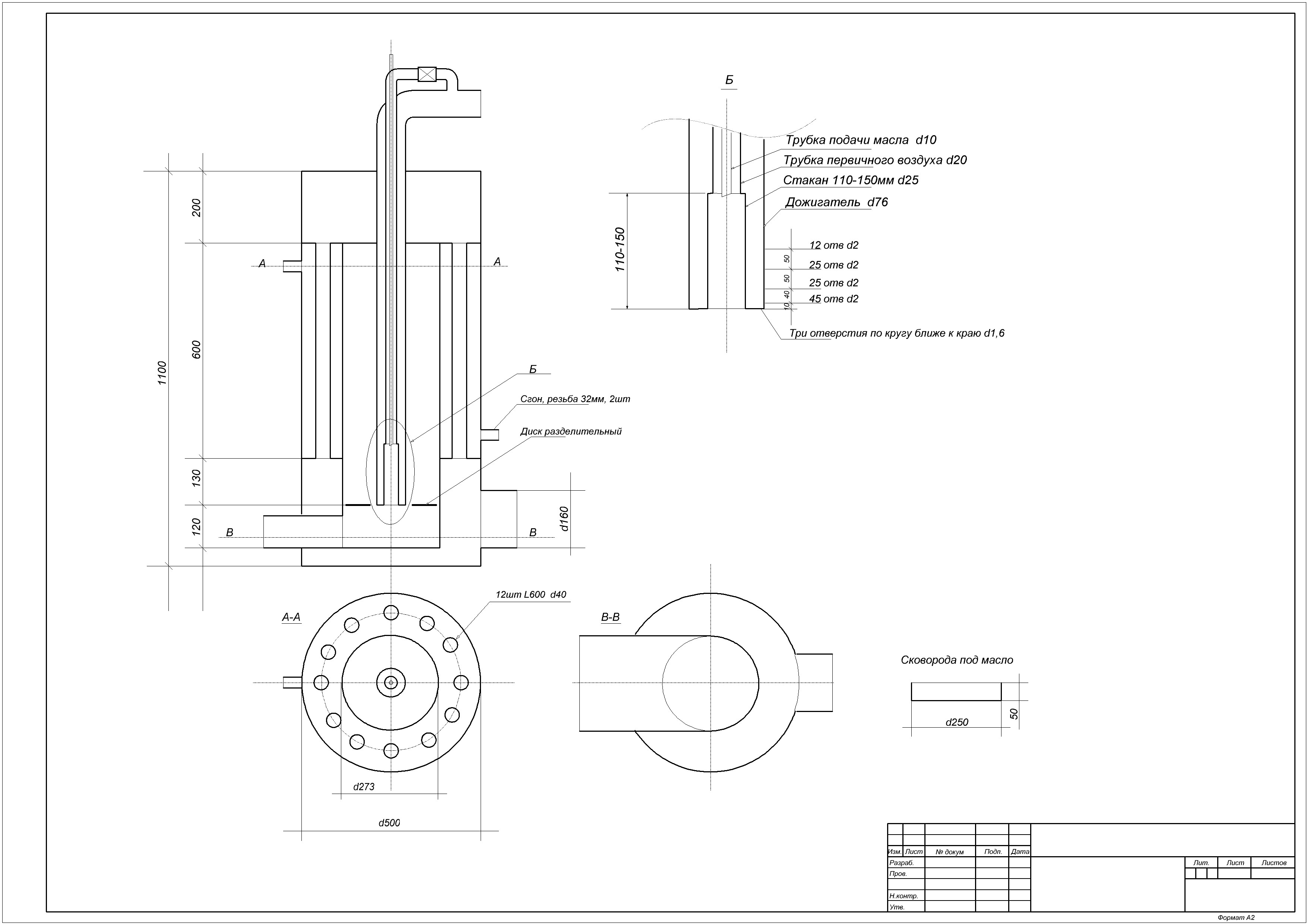

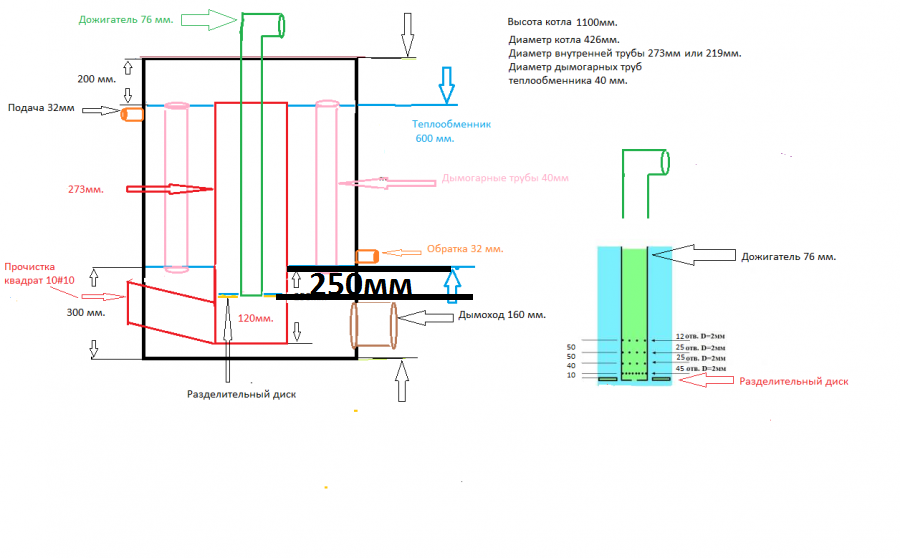

Вот, накидал чертеж.. Размеры выдержаны в соответствии с масштабом.. Если можно, прошу уточнить некоторые размеры, кол-во и диаметр отверстий.
Сразу спрошу.. Я так понял, этот размер котла примерно на 20-30кВт. Если делать на меньшую мощность 10-15кВт, что менять? Всё пропорционально? И примерно каких размеров он будет на 10-15кВт
