Re: Воздухонагреватель на отработанном масле (обзор изготовления).

Многое зависит от масла



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

Я пробовал пока только на масле с мотоциклов. Смесь синтетики и полусинтетики.



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

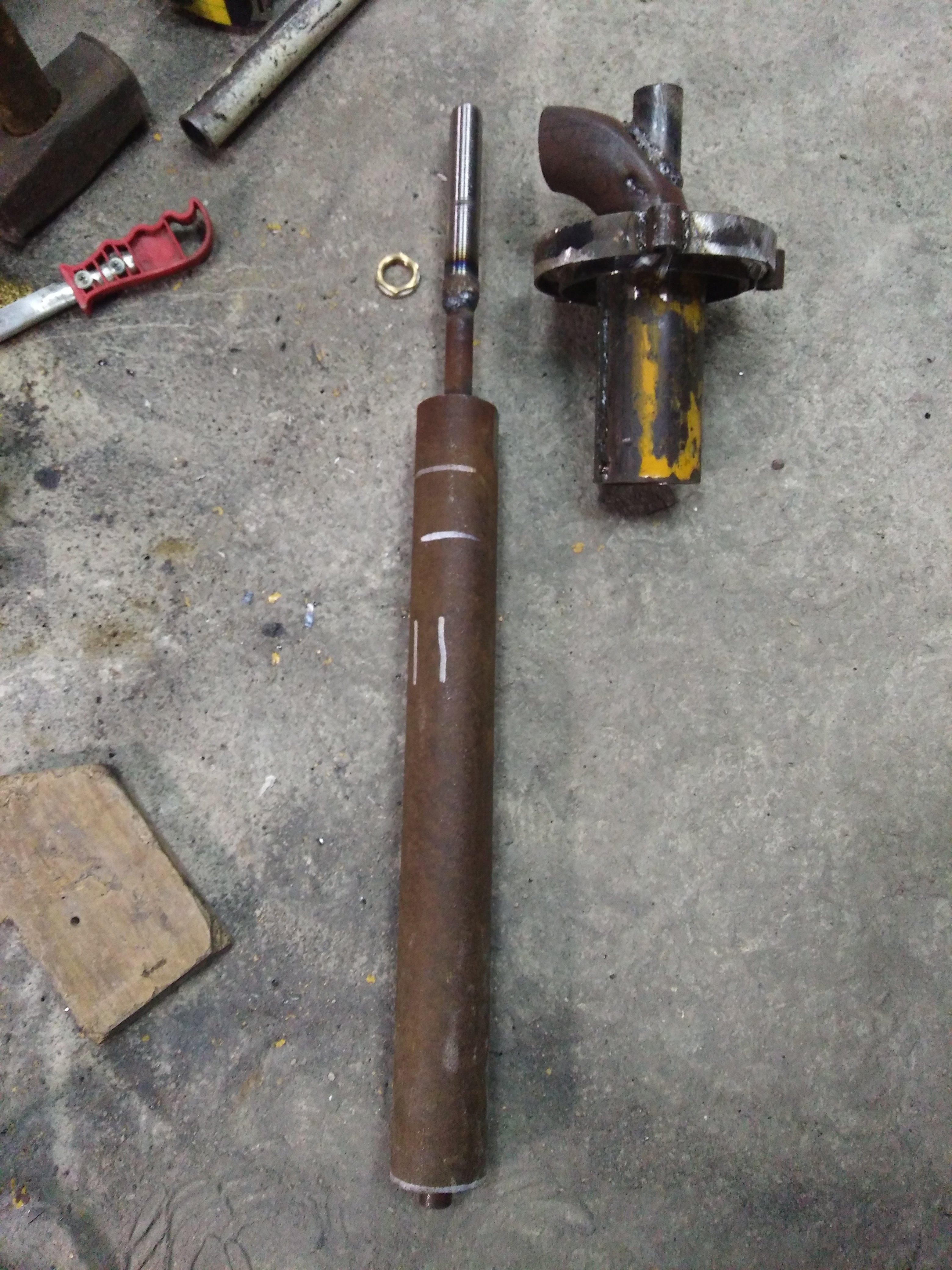

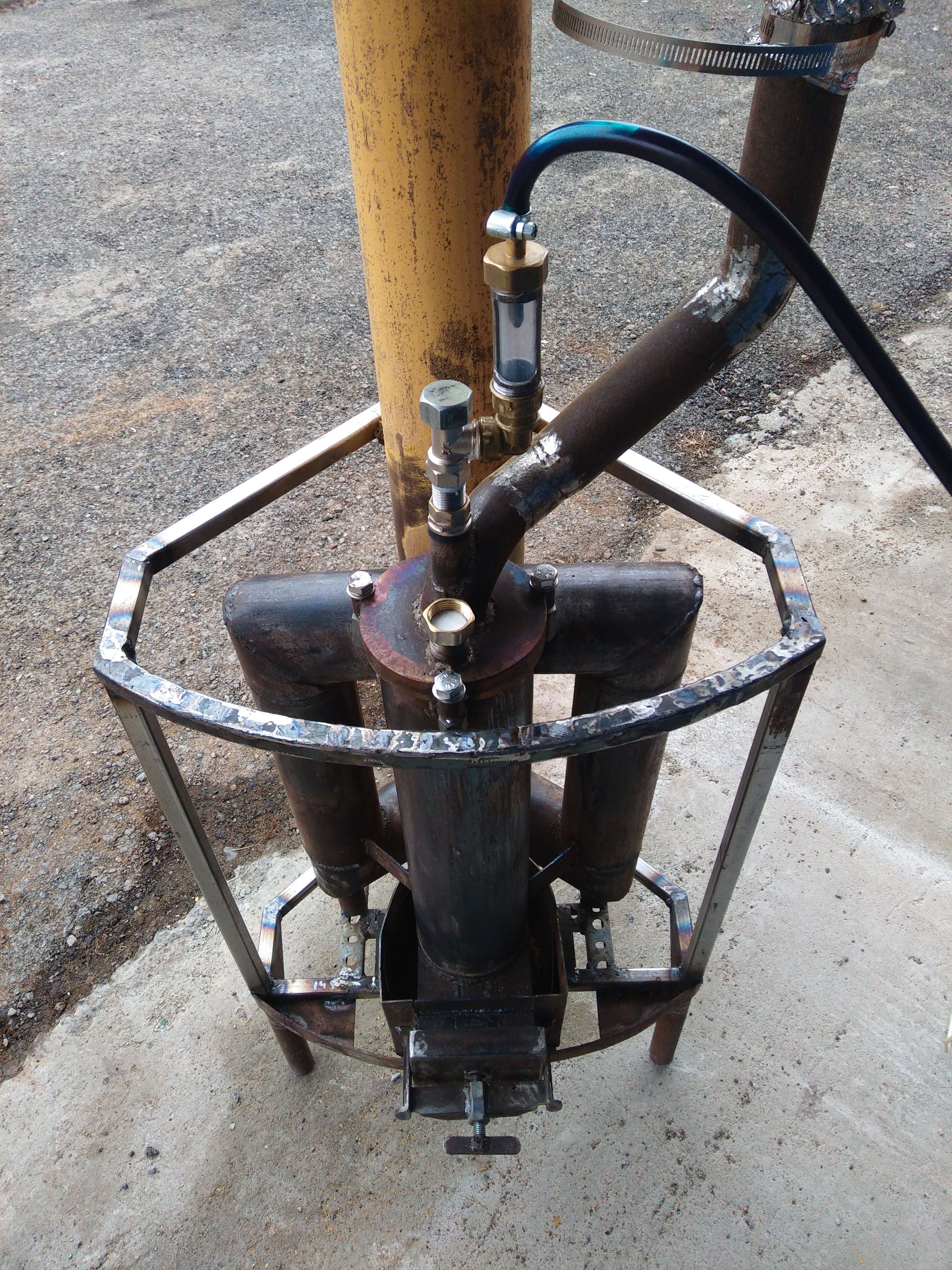

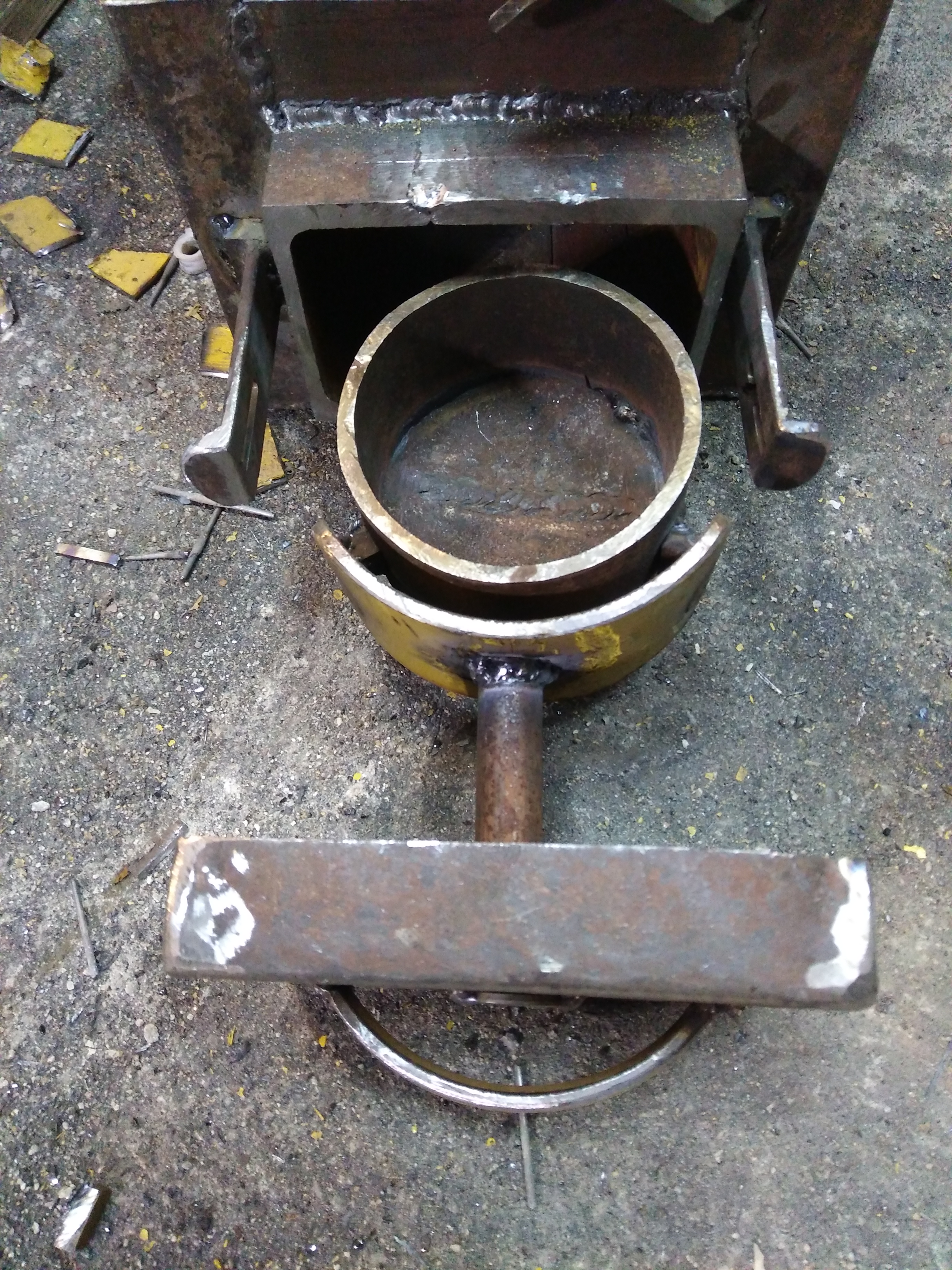

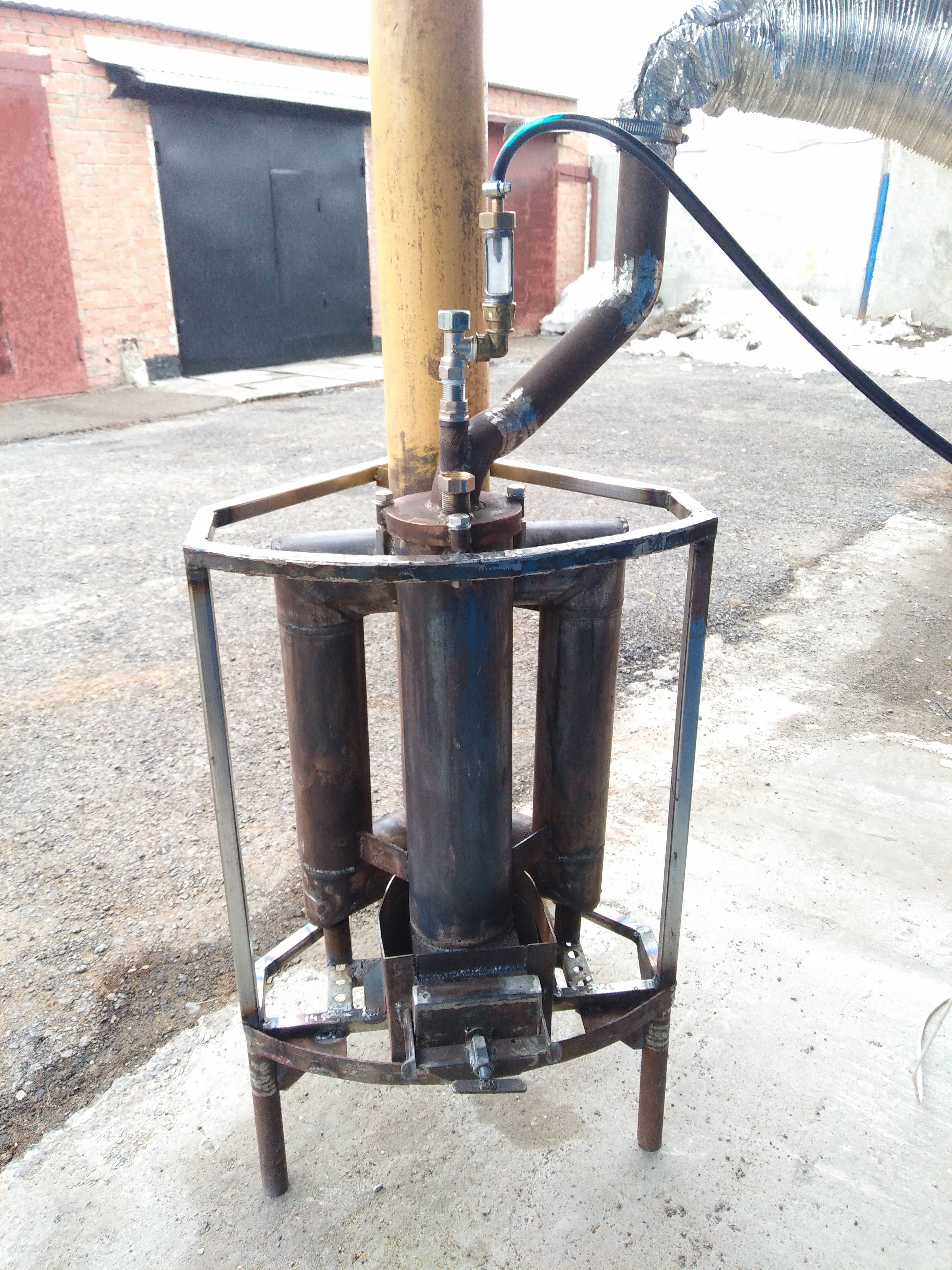

Здравствуйте товарищи. Выношу на суд своё второе творение. Пока печь, а после завершения испытаний будет калорифер, под названием "УгловУшка", название родилось из его формы и компоновки. Изготовлен из 114 трубы. Дымогарные трубы 89 труба. Выхлоп 114. Дожигатель из 48 трубы имеет 5 рядов по 10 отверстий 2 мм с шагом между рядами 40 мм. Первый ряд отверстий от края находится на сасстоянии 7 мм. На дожигателе стоят 2 завихрителя из нержавеющей трубочки диаметром 6 мм, внутренний 2 мм. Чашка сделана из обрезка 89 трубы со сферическим дном толщиной 6 мм. Предусмотрена регулировка дожигателя по высоте без разбора печи. Зольник сделан из 80-го швеллера. Внутри, там где стоит чаша, сделана вставка из листовой нержавейки. Вокруг зольника сделана с зазором от корпуса рубашка для утепления низа. В дальнейшем туда натолкаю ваты или засыплю песком. Пока этого не сделано. Внизу дымоходной трубы сделан люк ревизии с конденсатосборником и пробкой для его слива. Сейчас печь находится на испытании, проработала всего 4 часа, как остановлю, сделаю фото остатка. Расход примерно от 0,3 до 1,1 литра в час. Цвет пламени соломенный с синими языками внутри. Горит стабильно. Правда при розжиге и прогреве пламя горело рывками, а звук, как-будто паровоз едет, после прогрева все стало тихо.



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

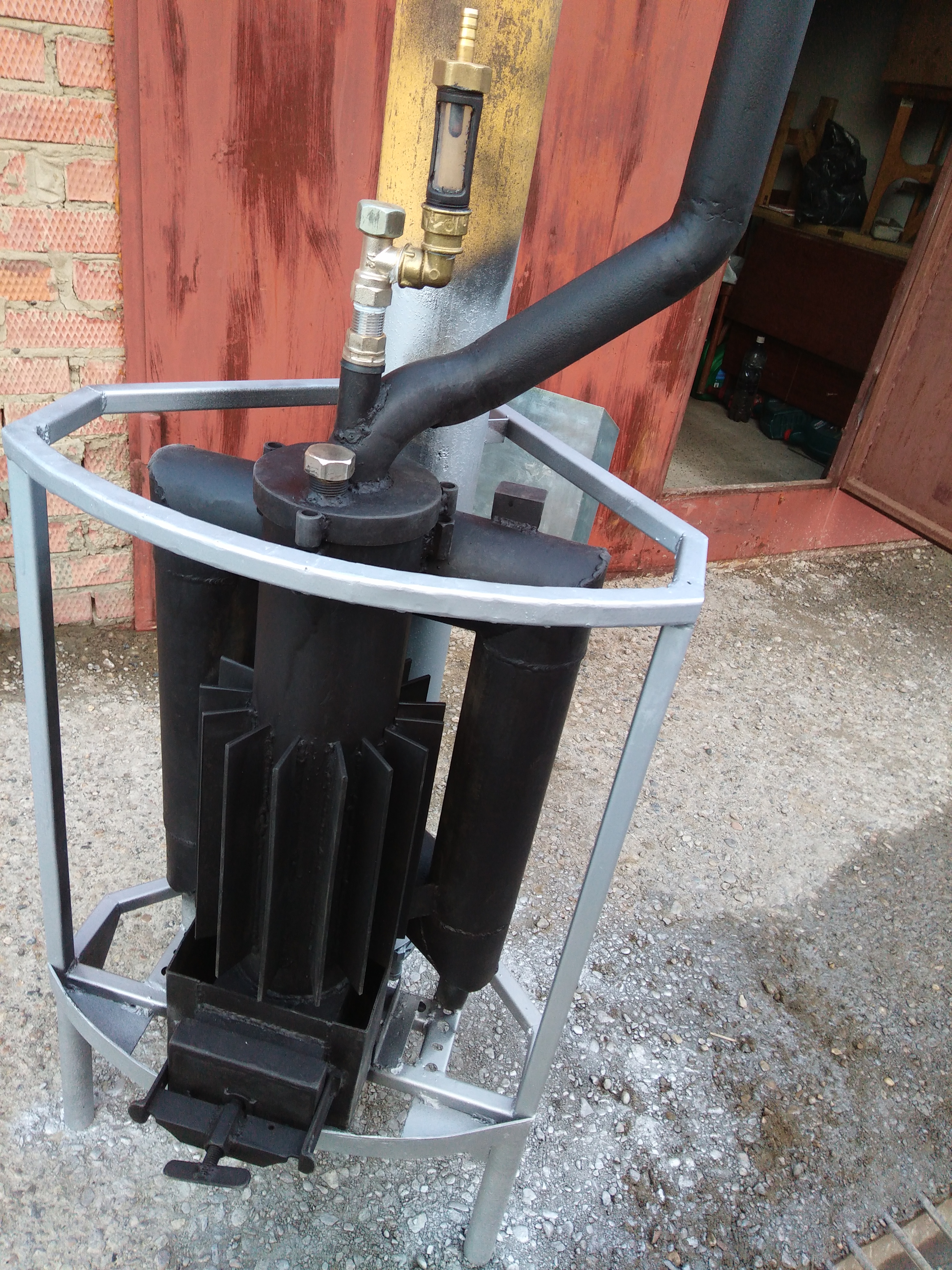

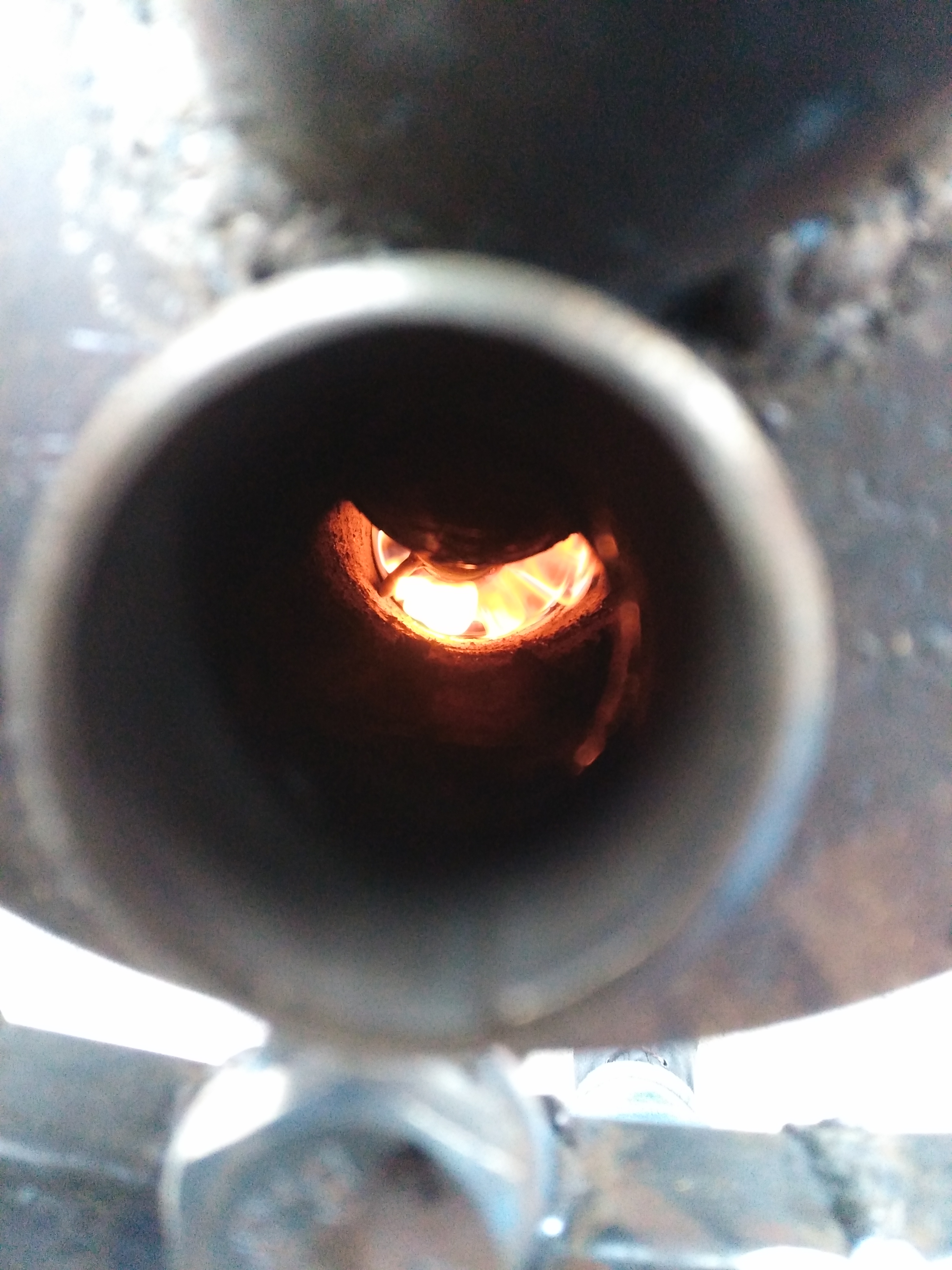

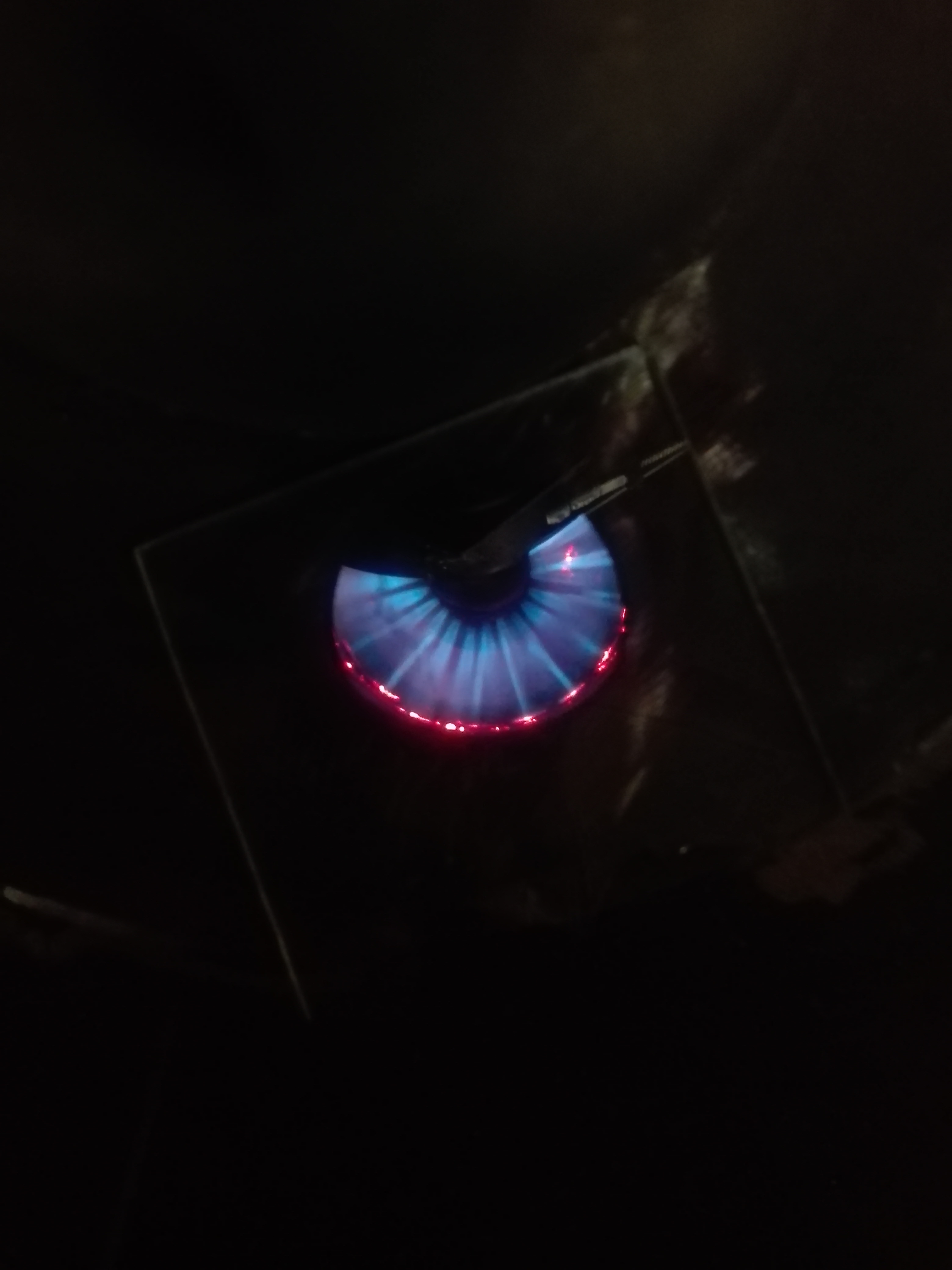

Горение на малом режиме

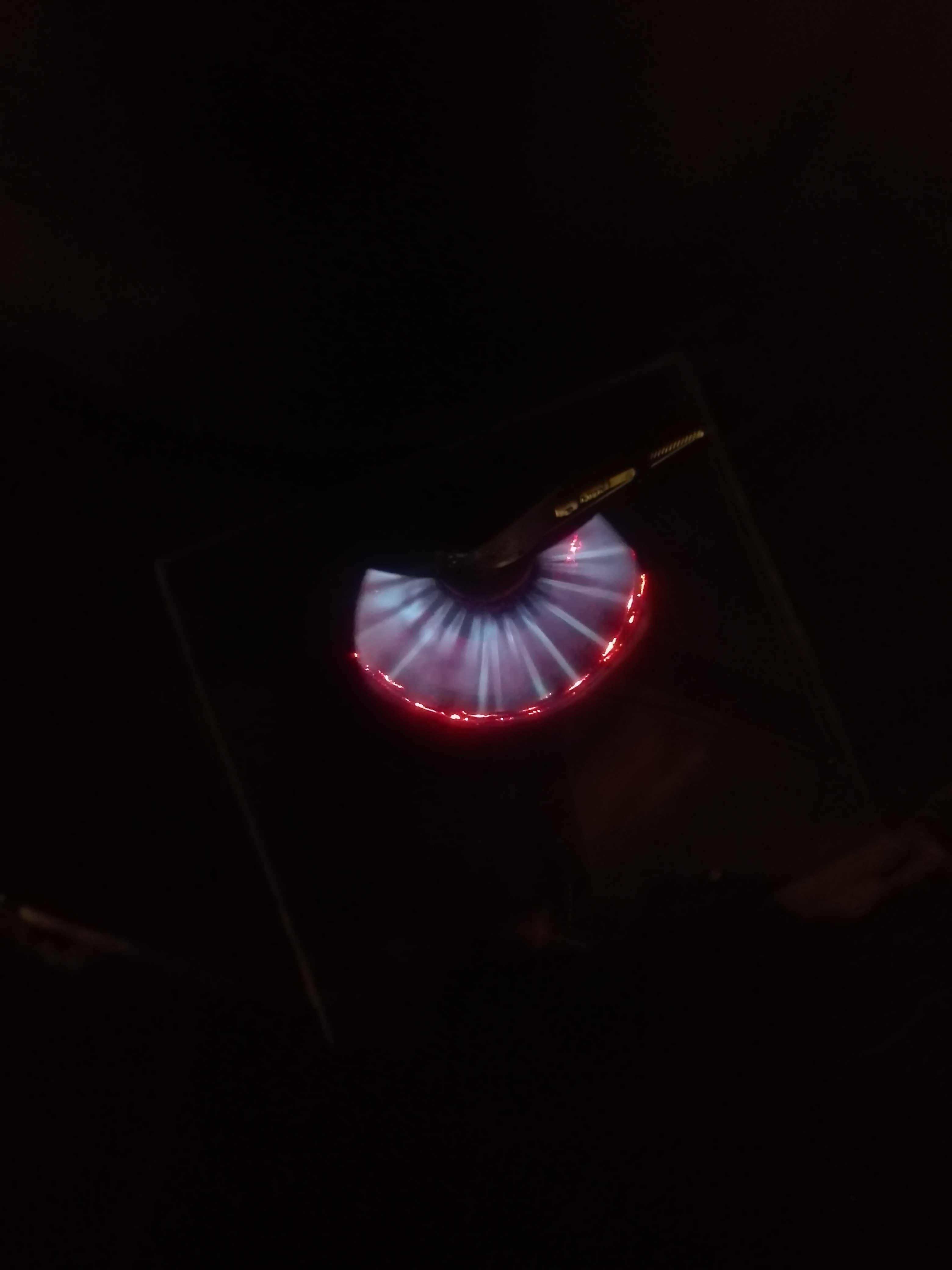

Горение на большом режиме

К сожалению камера не передаёт правильного цвета пламени.



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

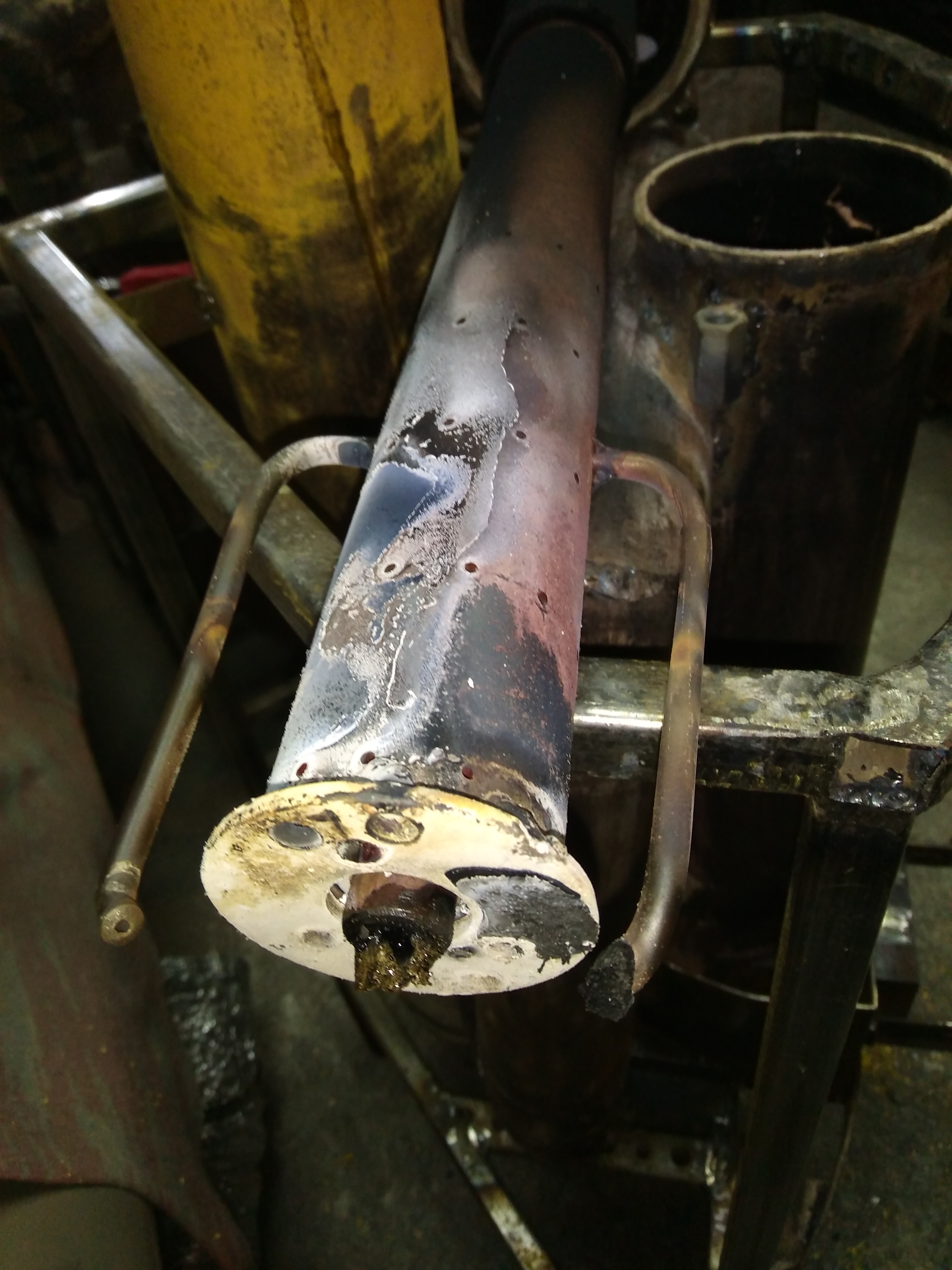

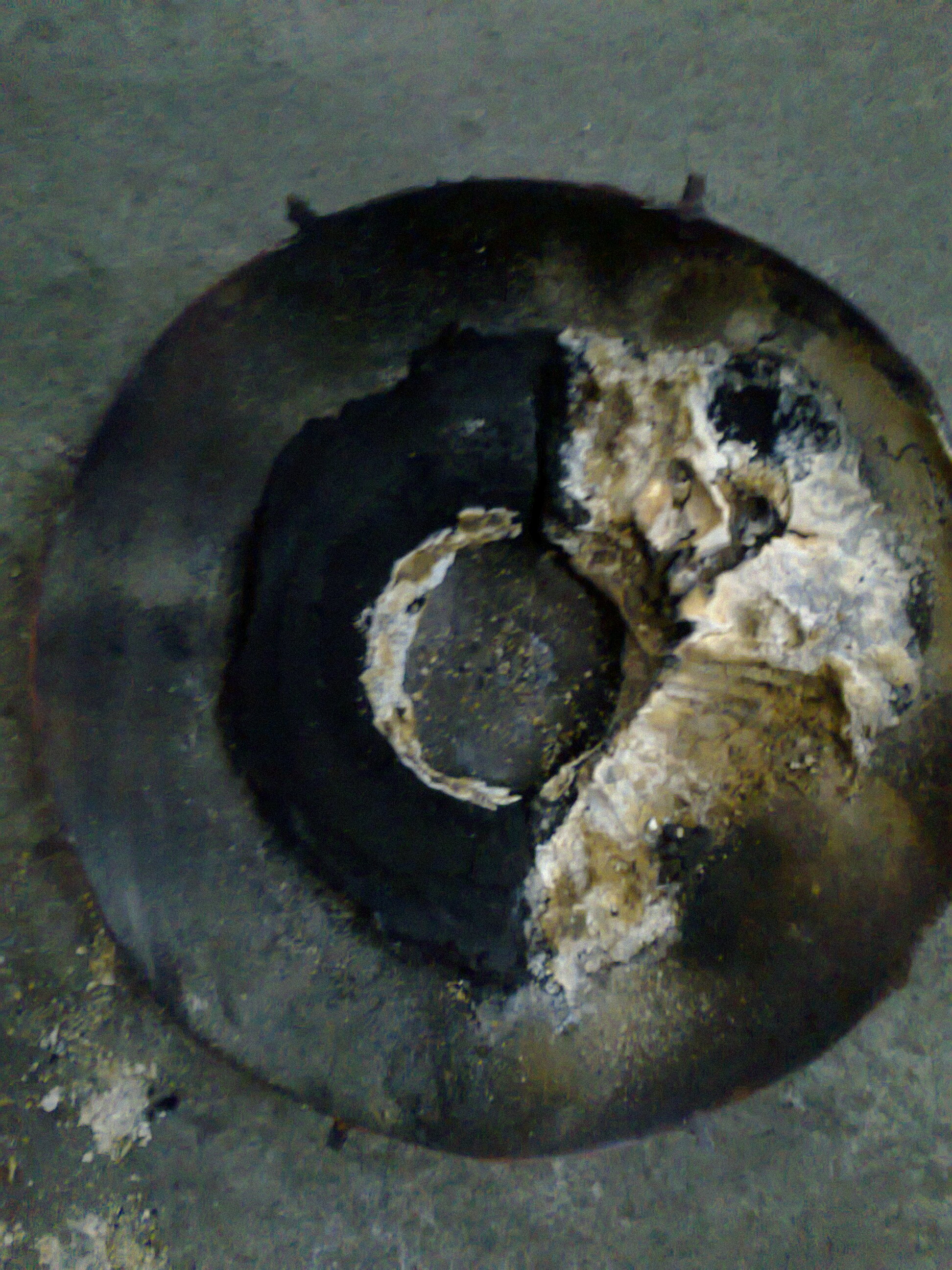

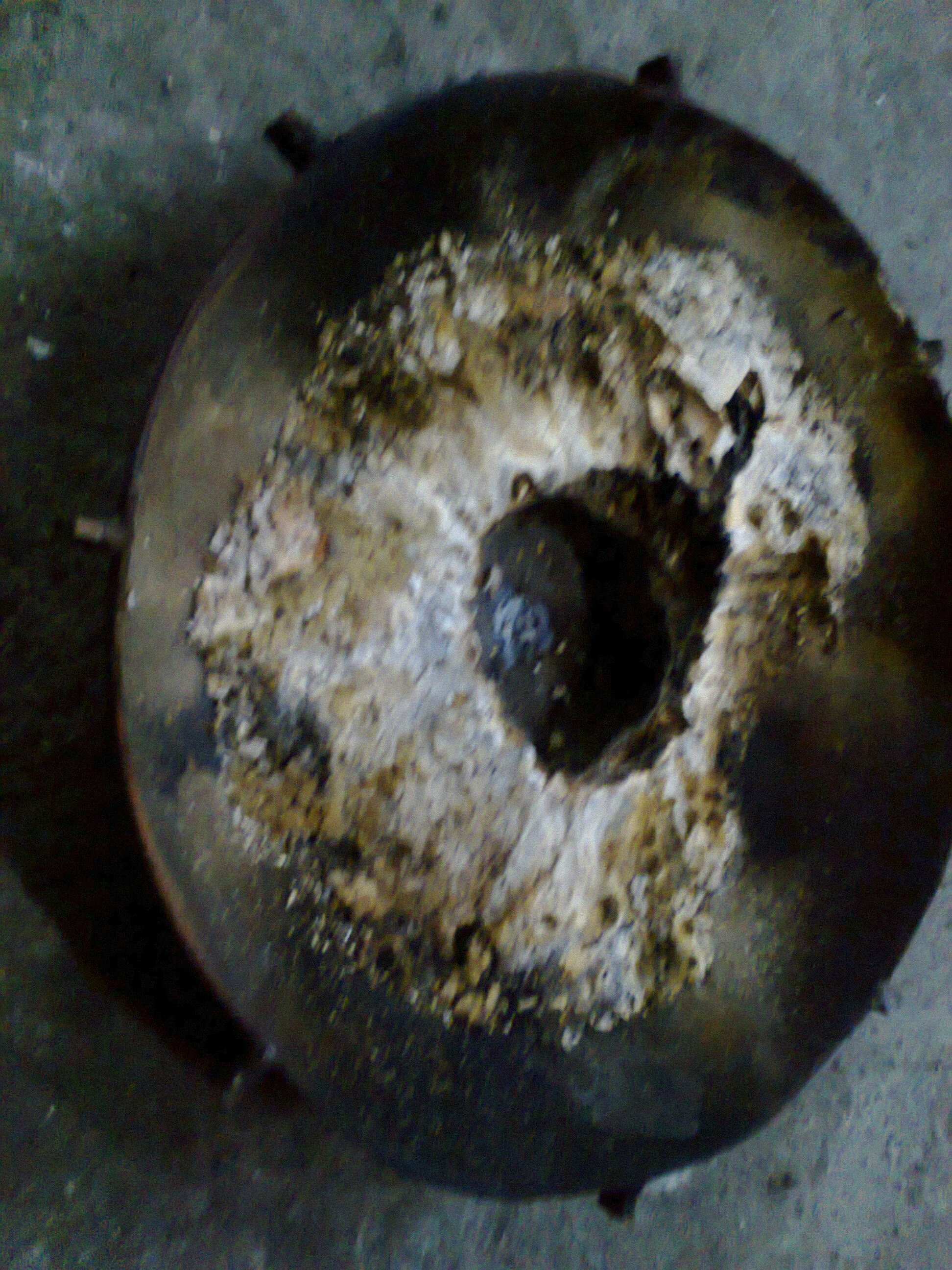

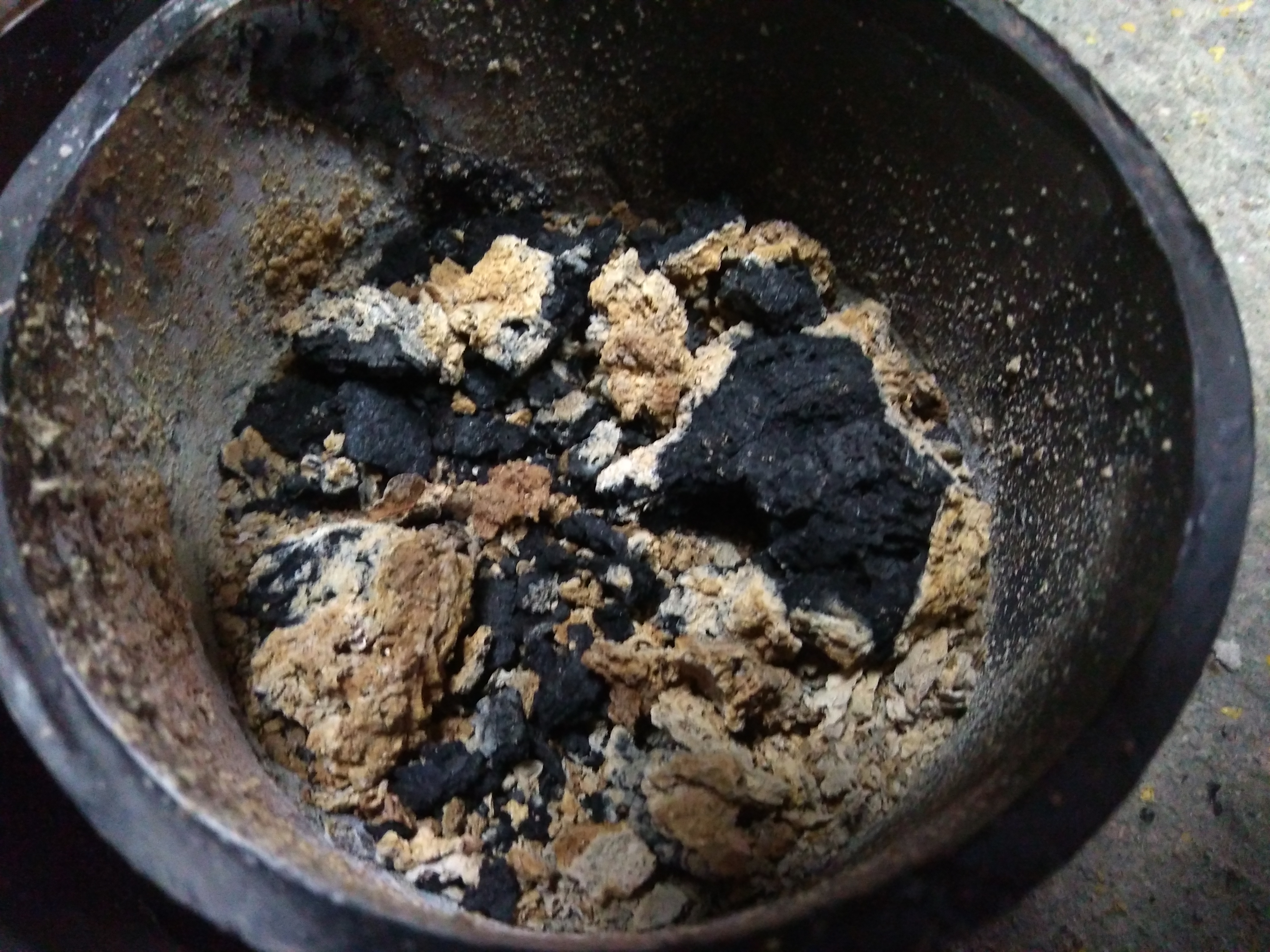

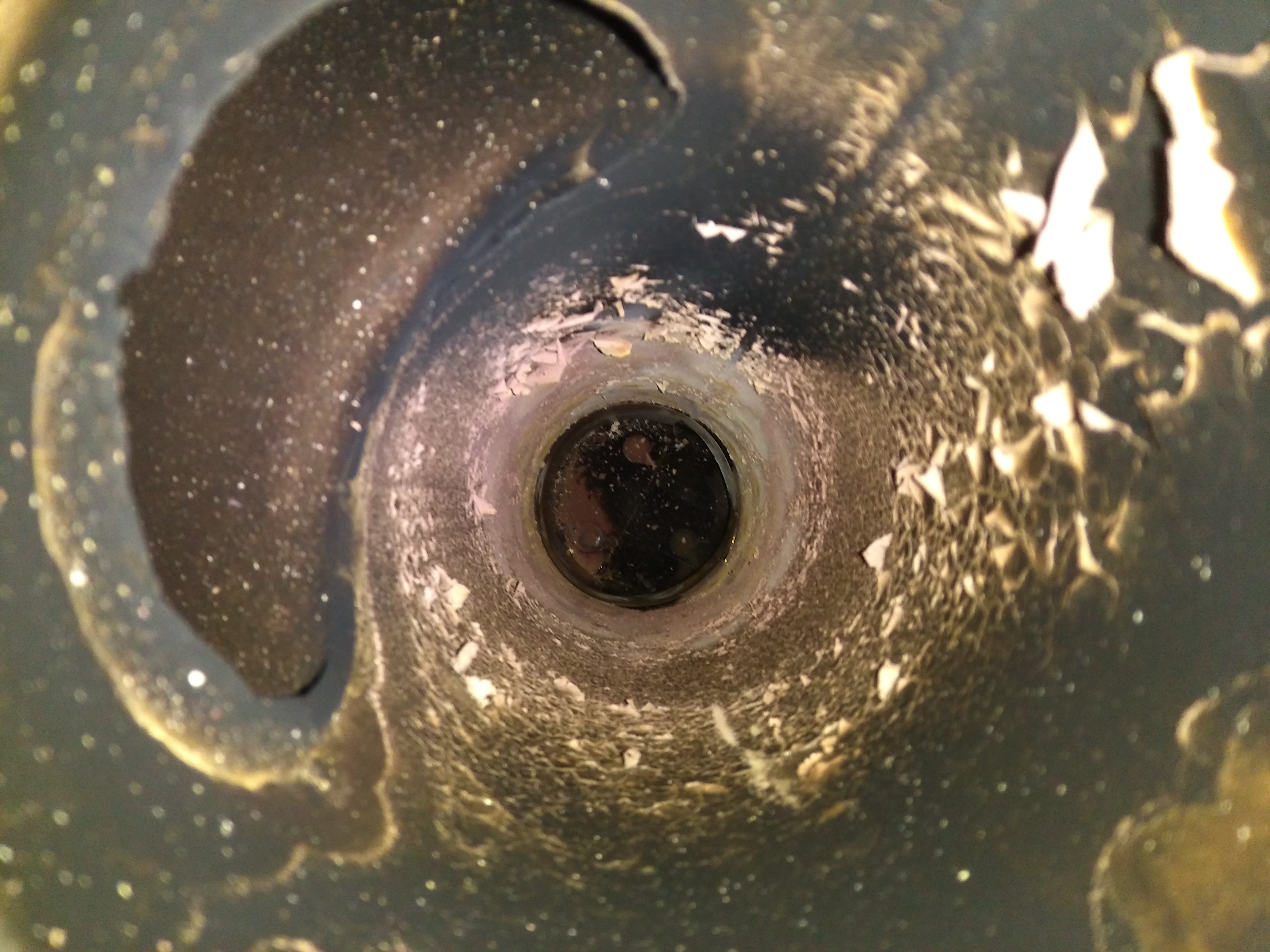

Остановил печь, проработала почти 8 часов. Чаша заполнена на четверть. А вот остаток как зебра. Там где работала на большом горении, жёлтый песок, затем переключал на малое горение, там был чёрный камень. Так слои и чередовались как переключал режимы. Полагаю что так и должно было получиться. Трубка маслоподачи немного закоксовалась, наверное нужно её чуть укоротить. Внутри печи лохмотья обгоревшей краски. Труба была выкрашена внутри и снаружи. В общем результатом получившегося остался доволен. Все делалось по наитию и без чертежей, плюс помог опыт приобретенный при настройке предыдущей печи. В общем комментируйте )))



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

Особых коментов тут не может быть.Всё как у всех и схема стандартная.А вот по поводу добротности горения вопрос без ответа.Мото масло это почти прозрачная слеза в сравнении с тепловозной отработкой или судовой ,не приведи господь судовой воспользоваться .А чернота в тарелке это переизбыток воздуха.



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

У меня чернота появляется после того как я выключаю масло насос, резко прекращаеться подача масла , что естествено, печь почти тухнет , но остатки масла оооооочень долго еще стекаю , для нормального горения этого мало и начинает коптить правда не долго, тухнет но масло все равно сьекает и на следущей день когда чищу печь чашу мокрое пятно по центру. Зделал вывод надо ставить доп крайник перед капильницей визуального контроля. А вот когда выключаеш масло насос и передавливаеш влаег перед капильнецей печь мгновено тухнет и копати нет..как то так ..



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

Мото масло закончилось... Жгу отработку с автосервисов. Кстати разницы особой нет, горит хорошо и авто и мото масло.
А вот на счёт переизбытка воздуха, то вполне может быть. Хотя с другой стороны, почему чернота получилась слоями? И чернота получилась в середине, как раз тогда, когда гонял печь на минимальном режиме. Может был недогрев чаши?



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

Скорее всего.Чернота-это не сгоревшие углеводороды,на маленькой подаче, температура тарелки падает.Либо охлаждаете её(тарелку)воздухом,"поиграйте подачей воздуха,я имею ввиду не количество,а направление и скорость потока.



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

В саму чашу у меня дуют 3 отверстия с торца дожигателя диаметром 2,5 мм, плюс по отверстию с завихрителей диаметром 2 мм. завихрители направлены под 45 градусов в чашу, видно как струя пламени крутится в чаше по самому дну независимо от малого или большого горения. Можно попробовать чуть подогнуть завихрители, чтобы били чуть выше дна чаши.
Первички нет, мне без неё понравилось больше. С ней в чаше костер (подключал через шланг с краном по временной схеме и сразу убрал).



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

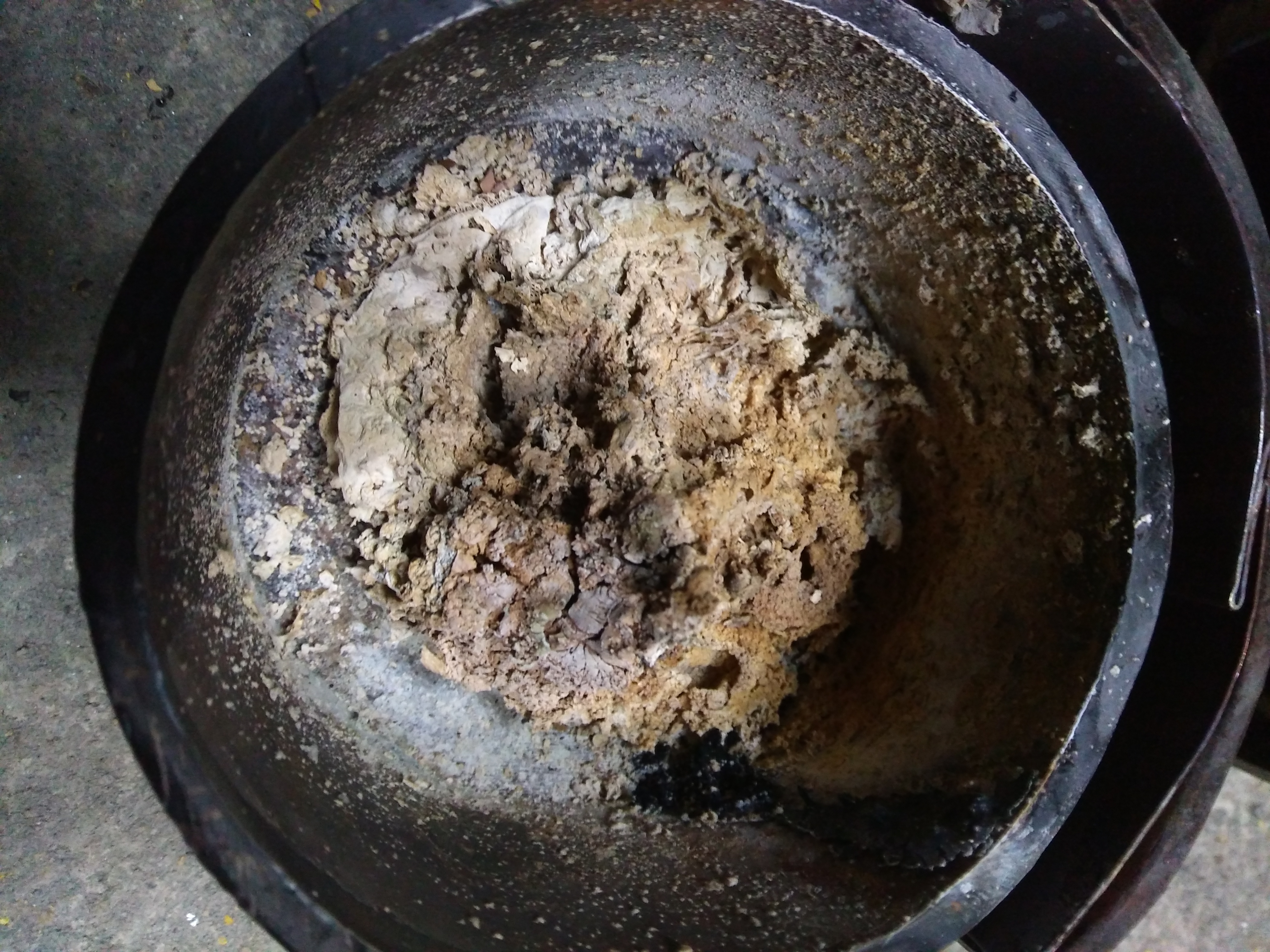

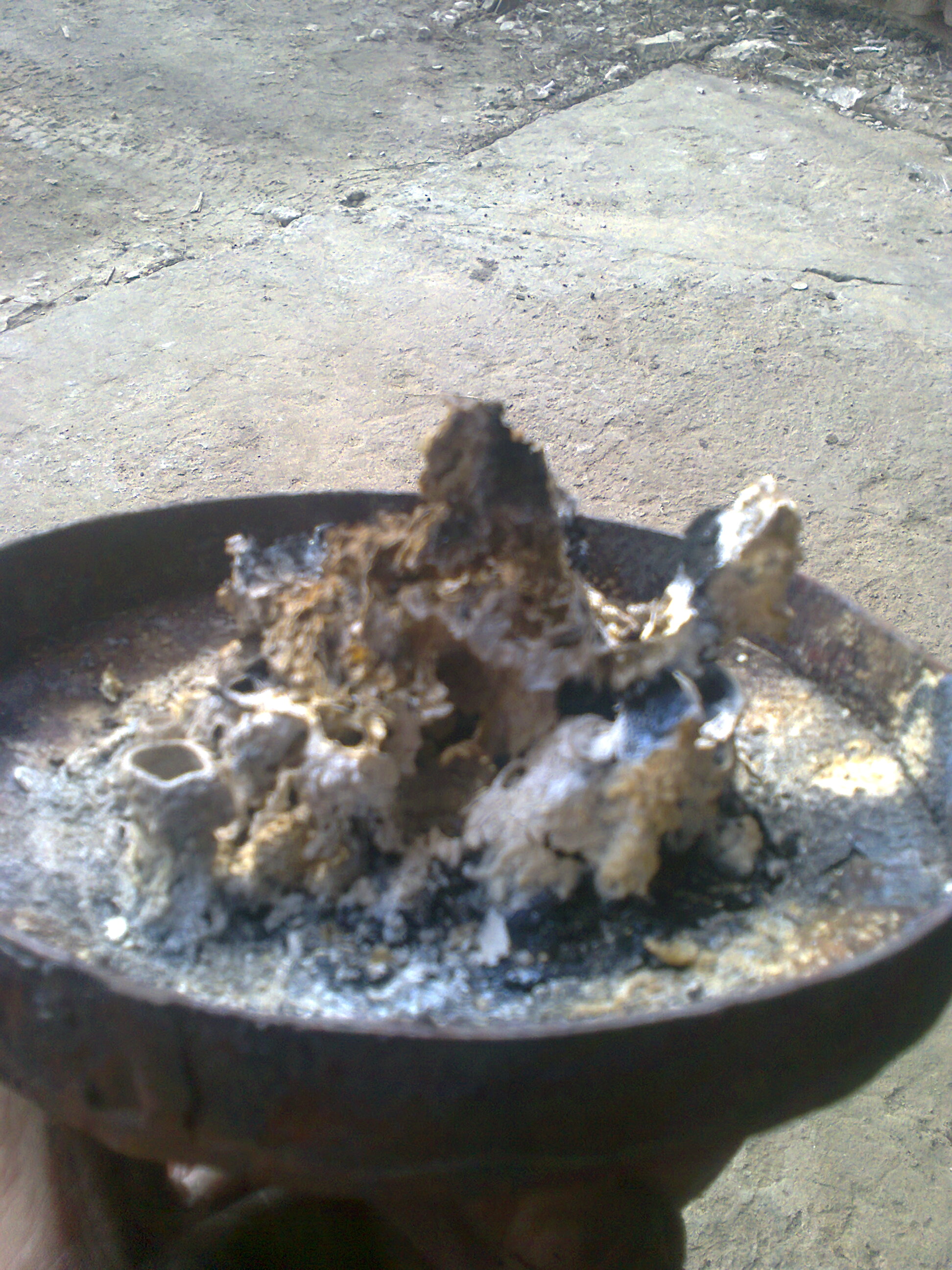

Вот несколько фото от воздухонагревателя с верхней камерой горения.Как видите шлак весьма причудлив ,но это судовой микс из воды грязи и всяких смазок .



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

При проектировании и изготовлении печи,вы изначально ориентируетесь на какую-то среднюю выходную тепловую мощность и соответственно оттачиваете качество горения в процессе доводки.Если после всего этого вам захотелось изменить мощность печи(больше-меньше,не важно),то,боюсь,вам придётся переделать пол печки-чаша,камера сгорания,дожигатель...Либо усложнять конструкцию,что не добавляет надёжности.



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

К сожалению эту истину с первой печкой я понял не сразу, постоянно что то переделывал, хотел добиться стабильности на всех режимах, причём с широким диапазоном, в итоге вернулся к тому с чего и начал, это был самый лучший результат. Со второй печкой все иначе. В голове представил то, что хочу увидеть, сделал и остался доволен. Глобальных переделок больше не будет, она прекрасно работает в желаемых диапазонах.



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

А вот этого и не должно быть, при правильной настройке дожигателя, в чашке горение отсутствует.



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

Чуть изменю угол завихрителей и приподниму от дна чаши струи пламени. Тоже не нравится что там прямой огонь. Но чаша красная даже на минимальных режимах. Сейчас ещё хочу добавить немного ребер на корпус самой печи в зонах сильного перегрева.

Ещё вопрос не по теме. Кто какой термостойкой краской красил свои печи и воздухонагреватели?



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

А диск разделительный у вас стоит???



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

Диска нет. там места мало для него. Вместо него приварена шайба на торец дожигателя чуть большего диаметра чем сам дожигатель. она раскаляется докрасна.



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

Нужно поставить разделительный диск, чтобы разделить
пиролизную (испарительную)камеру от камеры сгорания.
Примерный размер 5-10мм зазор по наружному диаметру
от стенок печи и внутренний зазор 15-20мм от дожигателя.



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

Горение должно быть примерно такое



Re: Воздухонагреватель на отработанном масле (обзор изготовления).

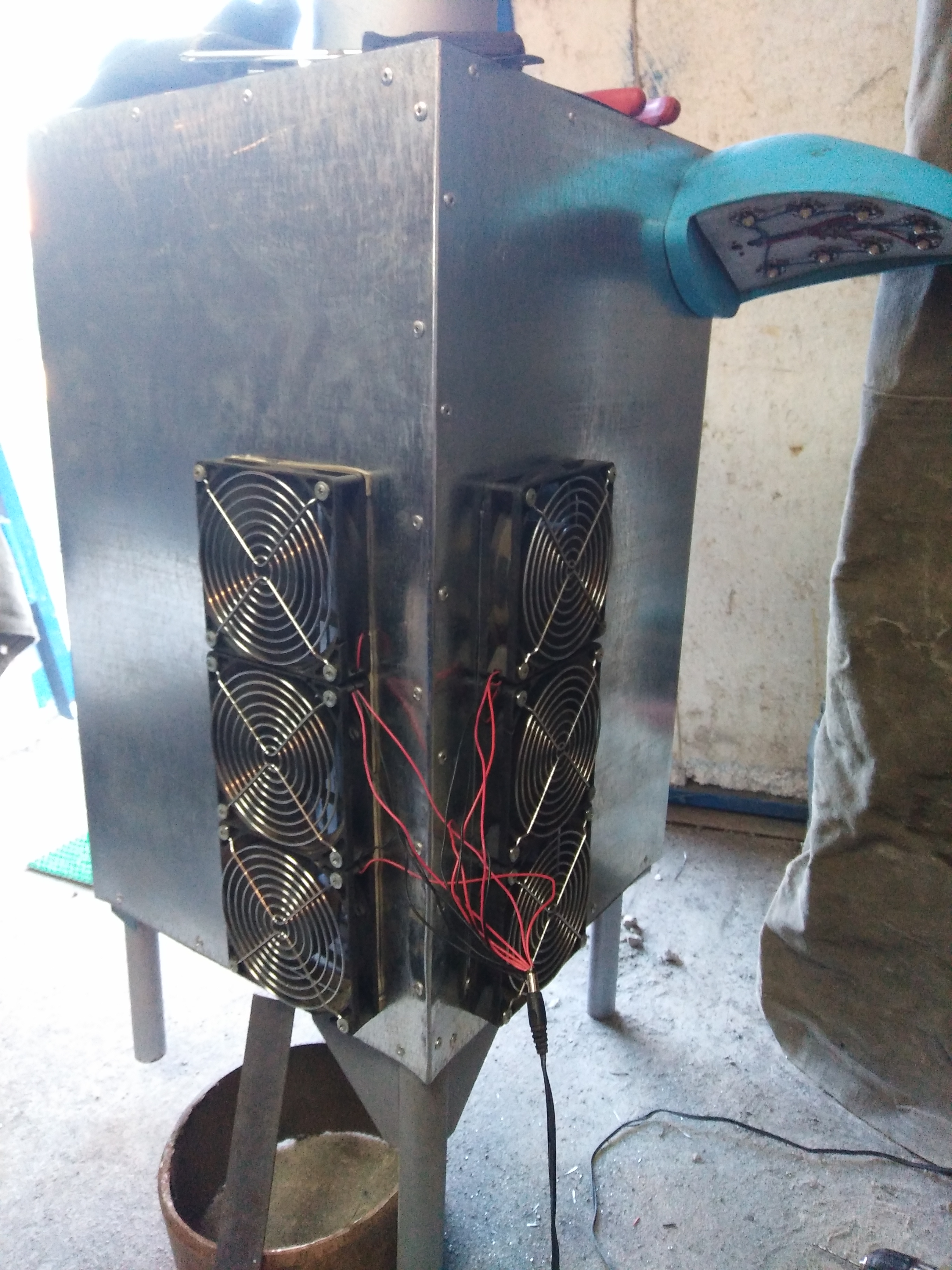

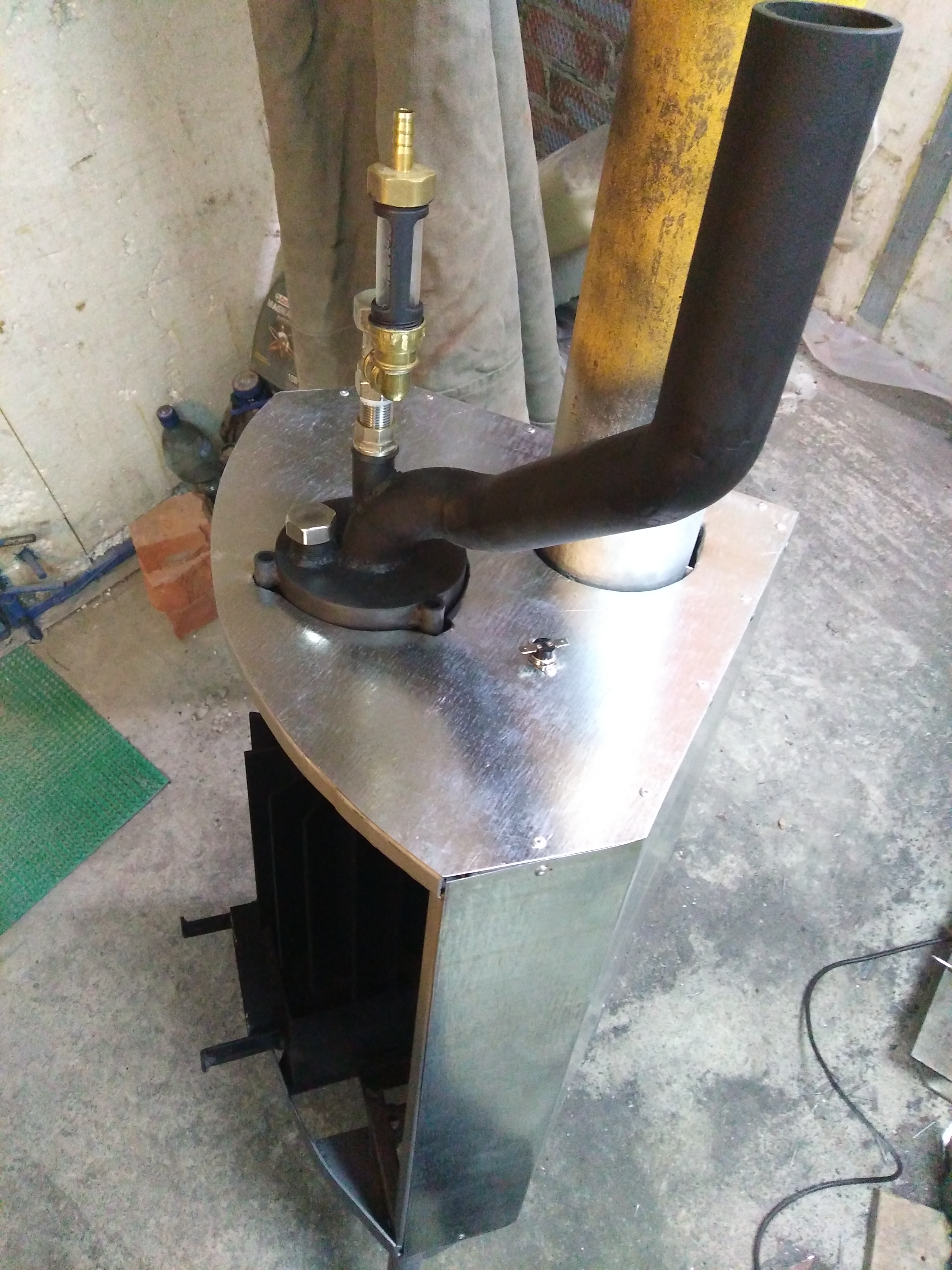

Отопительный сезон подходит к концу, но желание погреться халявным теплом все не проходит... Продолжаю модернизацию своего творения и превращения его в полноценный воздухонагреватель.
