Котел на отработанном масле своими руками

В принципе делал котел с водяной рубашкой, но принцип один работы на ОМ одинаков, что печка или котел. Почему сюдя обратился тут более активно идет обсуждение.



Приветствую. Думаю при таком конструктиве , практически мой вариант , 4отв по 3 мм , вполне будет достаточно . Ещё лучше будет , если они будут засверлены под заворот , либо по часовой , либо против , не суть .



Какие отверстия в дожигателе и сколько по рядам ?

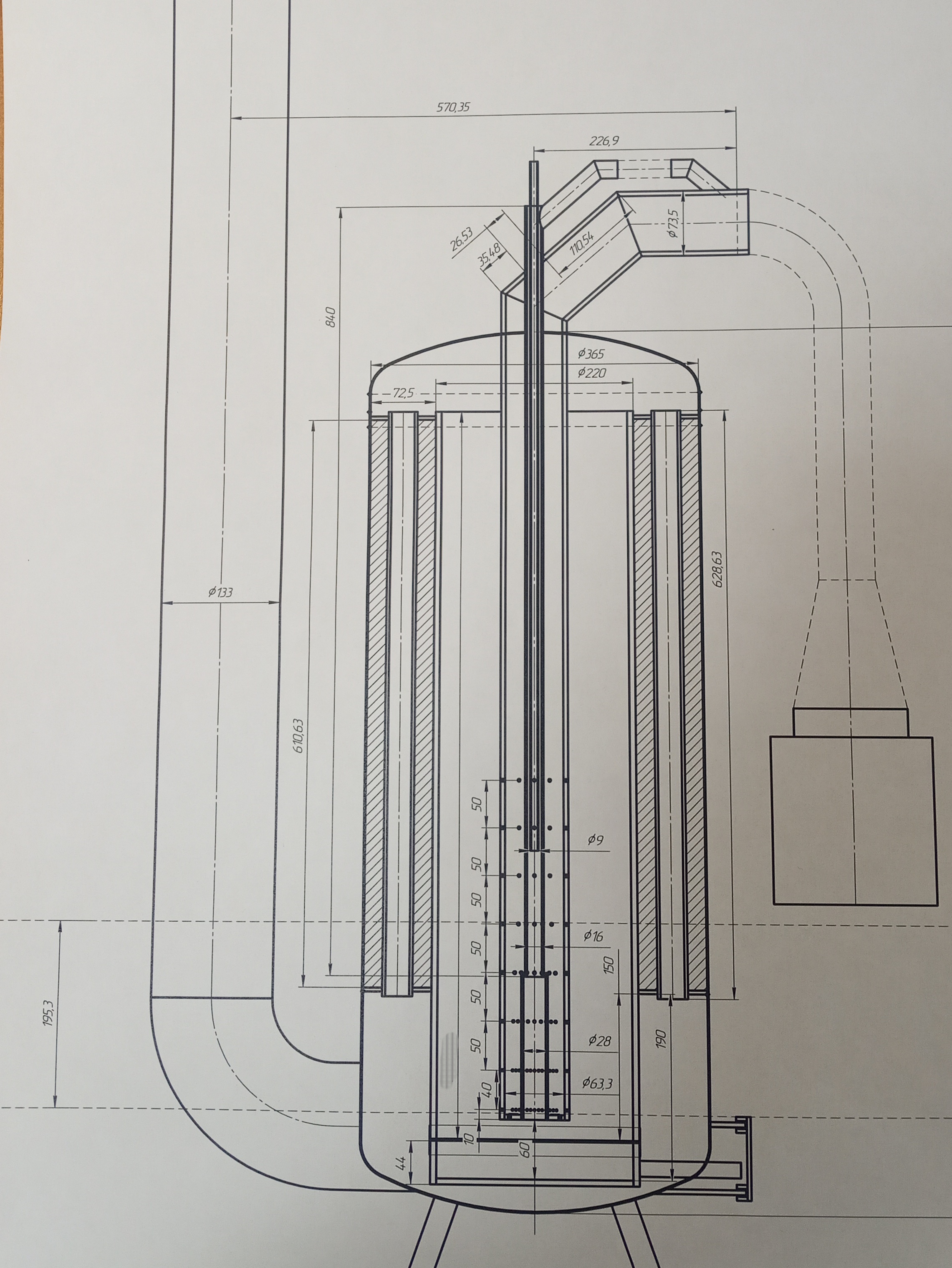

Маленькое расстояние " сухой зоны" ряды по хорошему для котла надо было бы ужать примерно до 35 мм ...лично мое мнение , после более детального просмотра чертежа ... Но для точности нужна схема сверловки ...



Всего восемь рядов:
- 1ряд 28шт. по 1,5мм
- 2 ряд 17шт по 1,5мм
- 3 ряд 14шт по 2,0мм
- с 4 по 8 ряд по 12шт в каждом ряду диаметр.3мм
Расстояние первого ряда от торца 15мм, второй ряд от первого 40мм и все остальные с расстоянием между рядами по 50мм

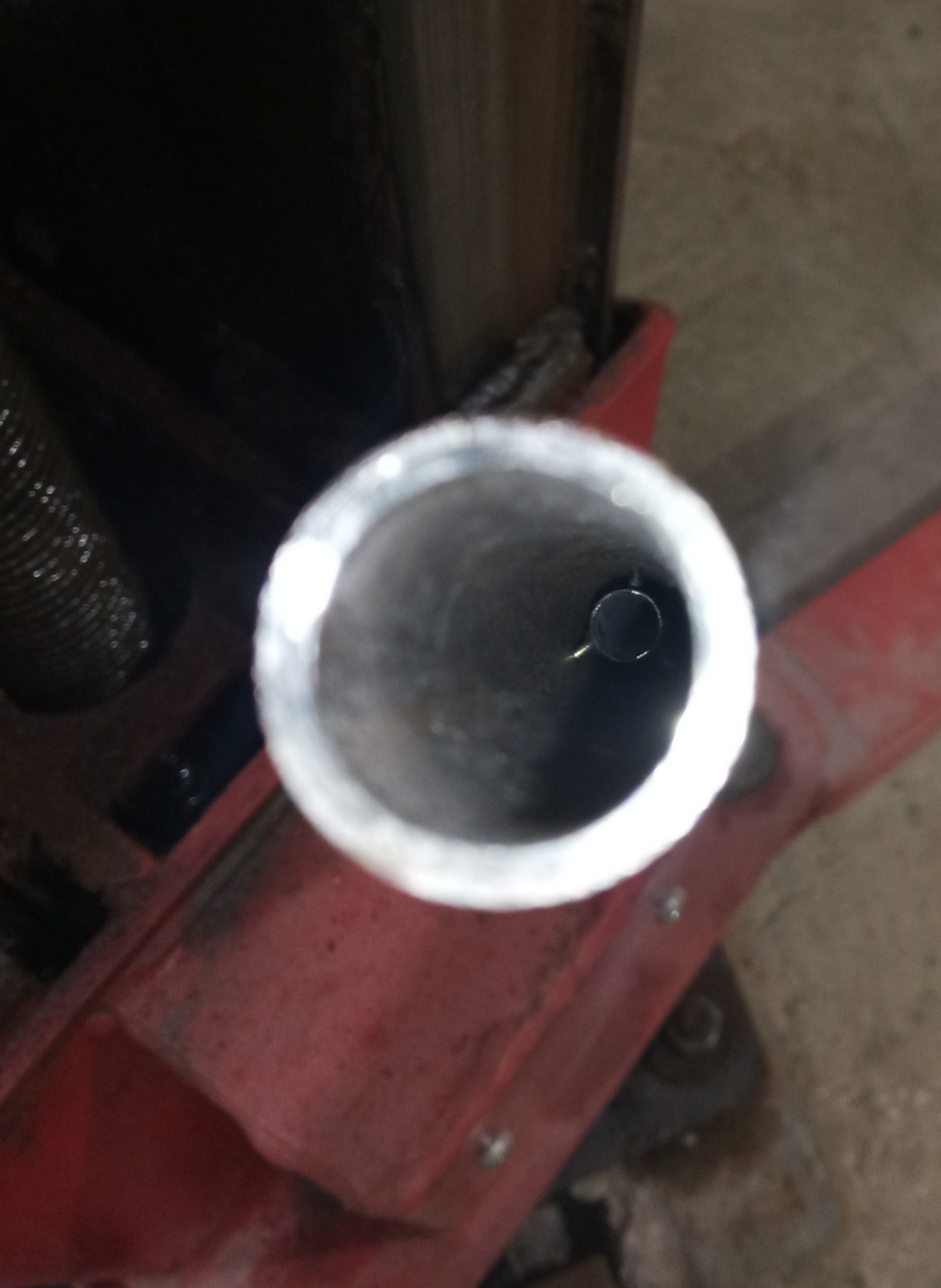

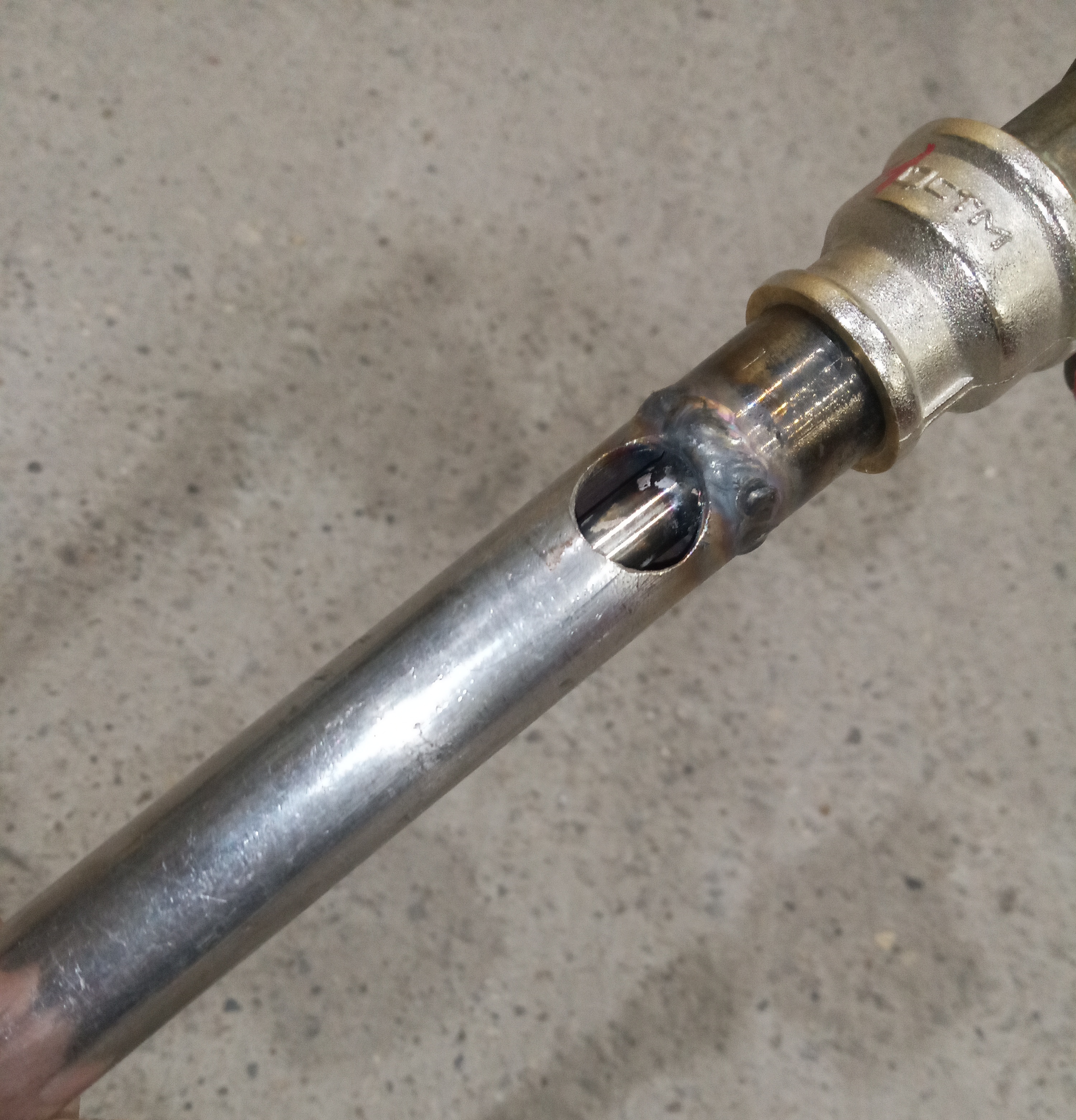

Подача масла через трубку диаметром 9мм, этаже трубка вставлена в трубку 16мм по которой подаётся ПВ.

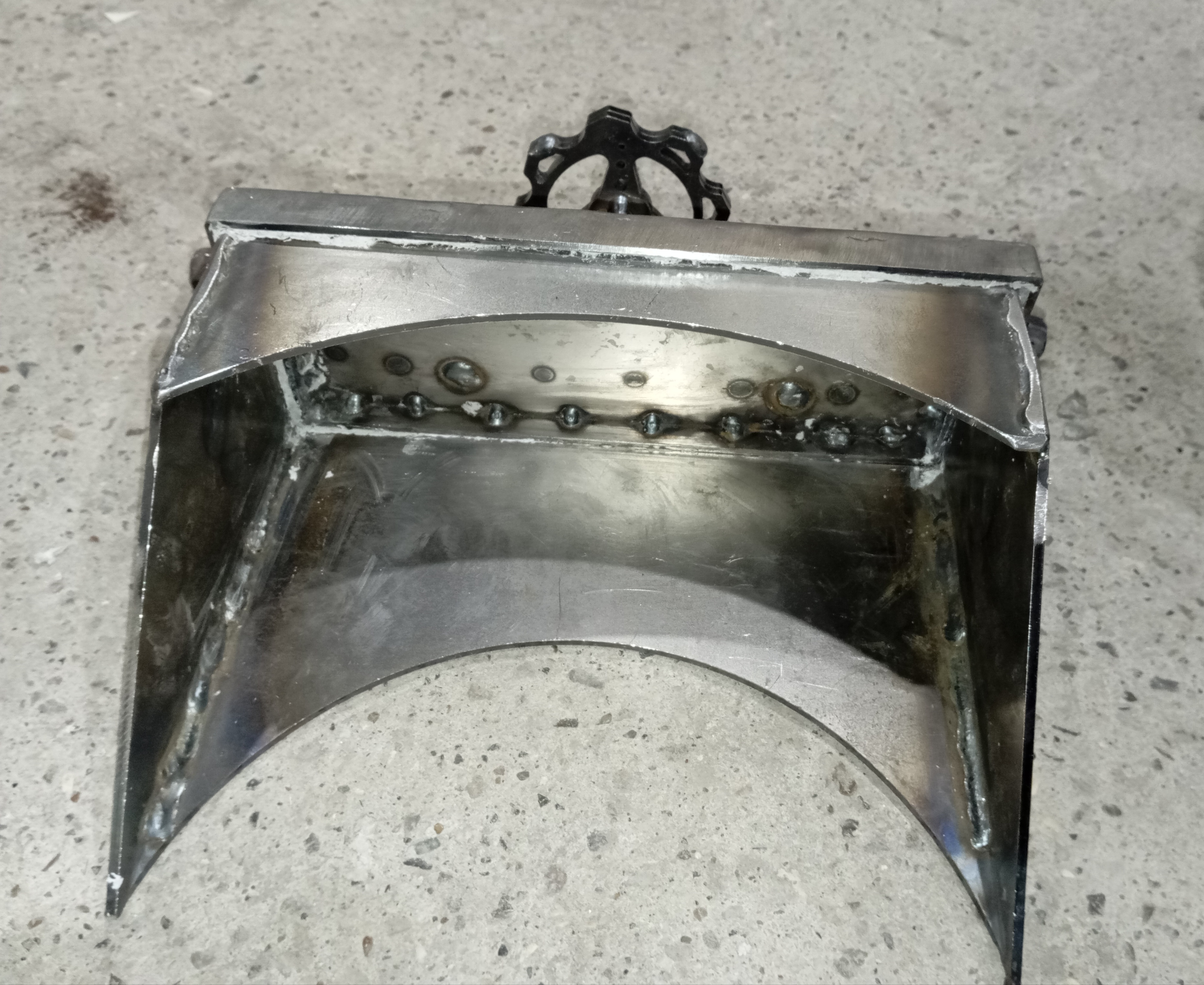

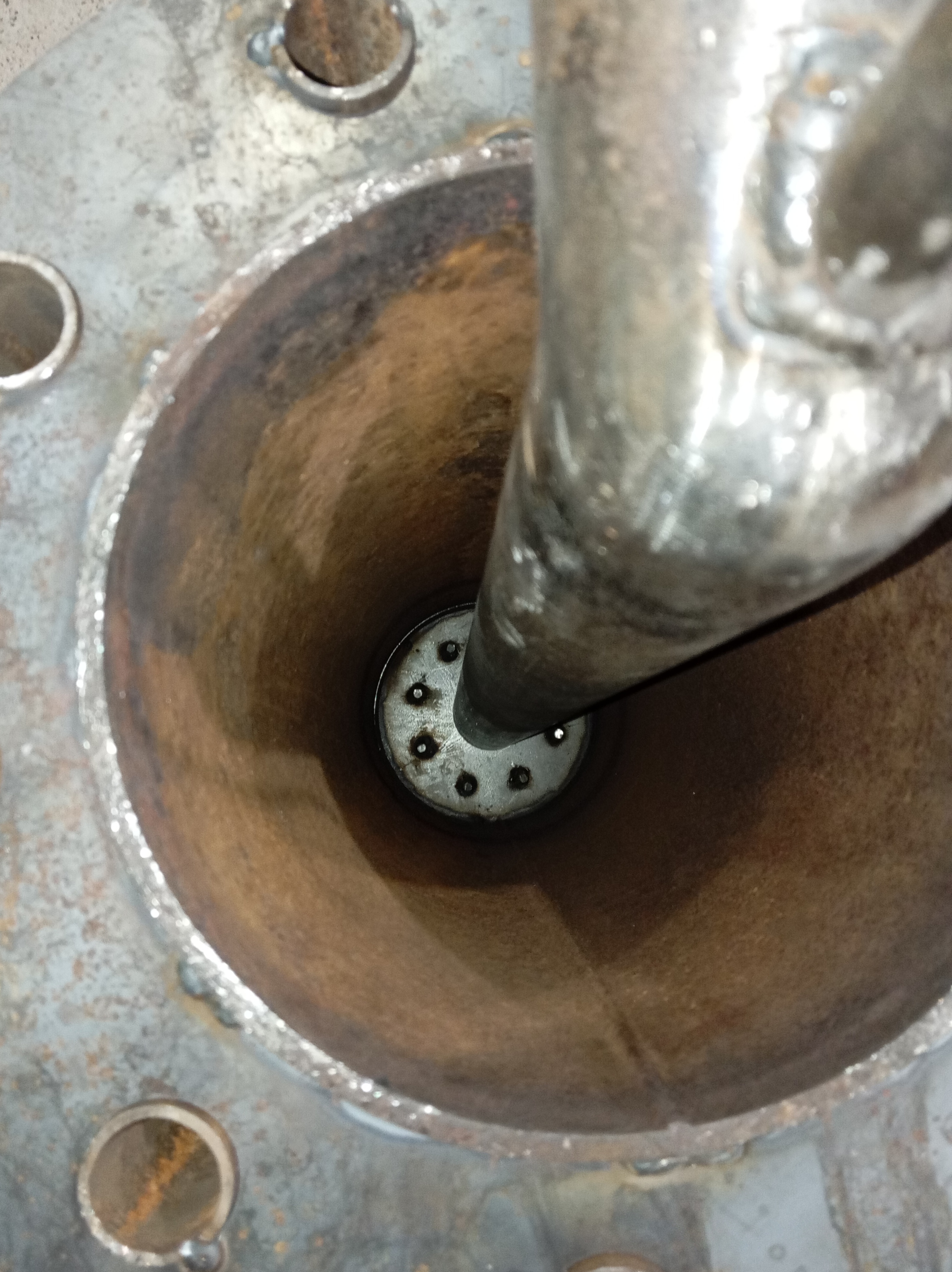

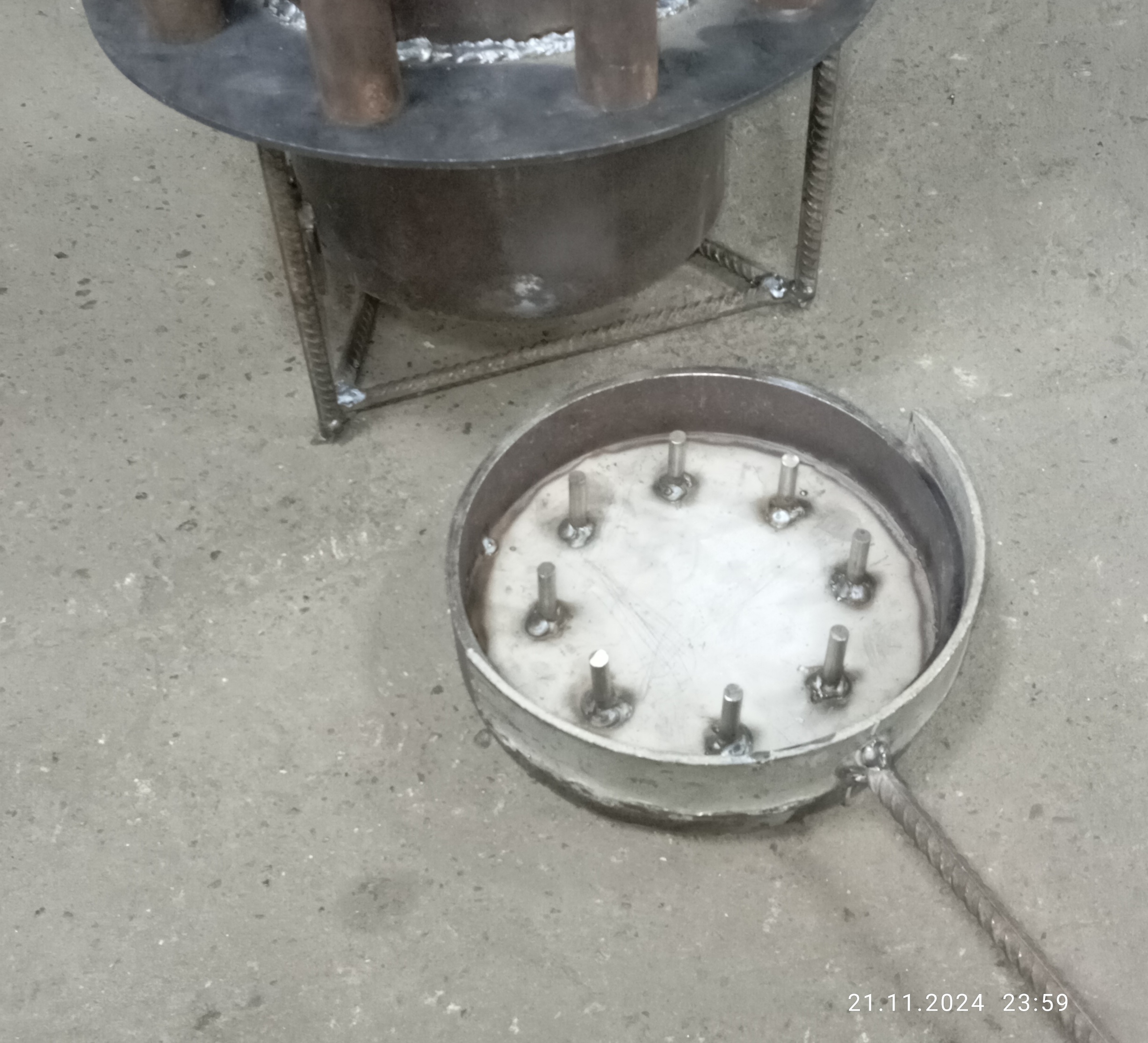

Сковородка высота стенки 40мм, стенка сделана из кольца трубы что и топка, дно сделано из нержавейки 3мм.

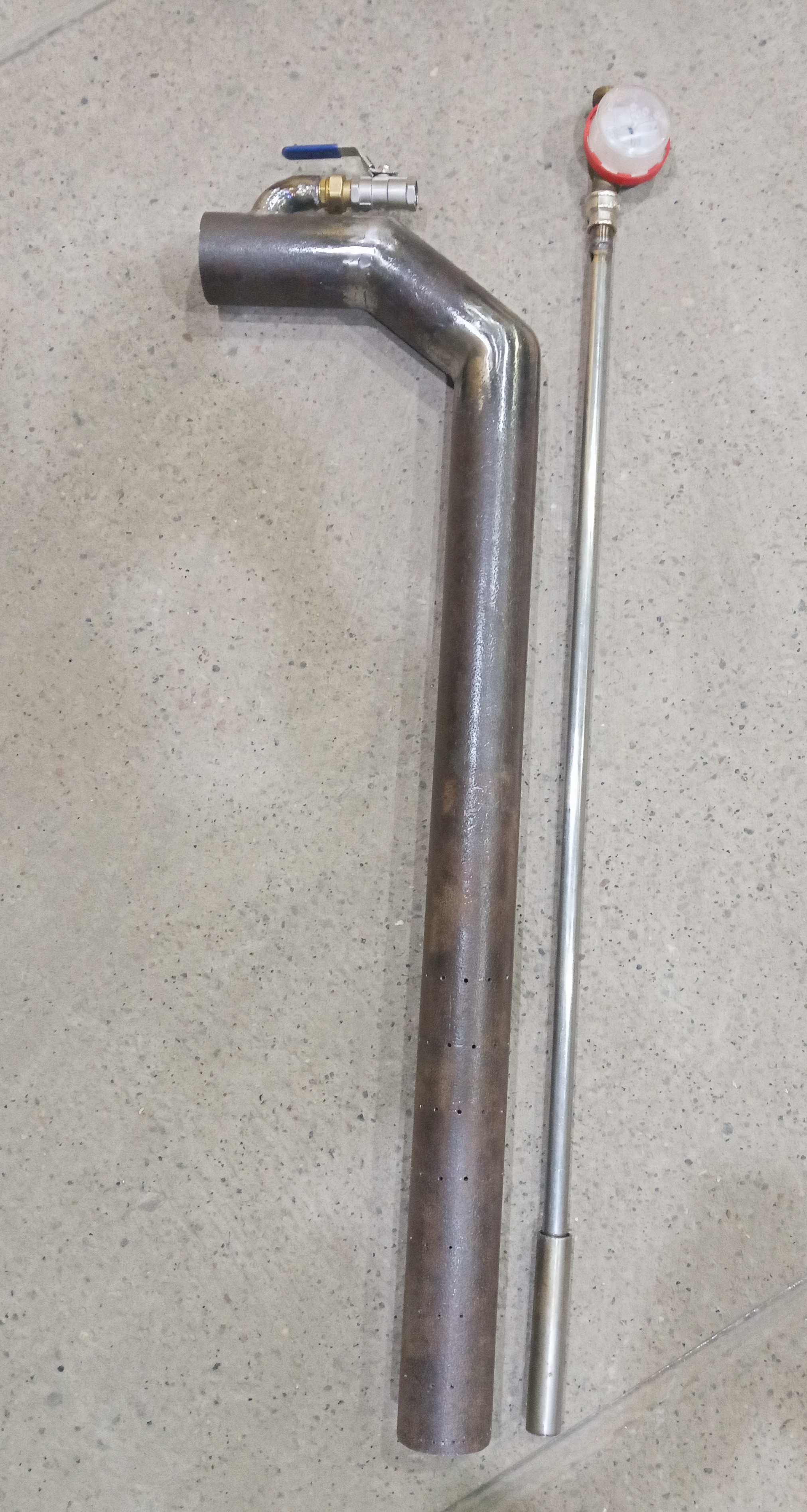

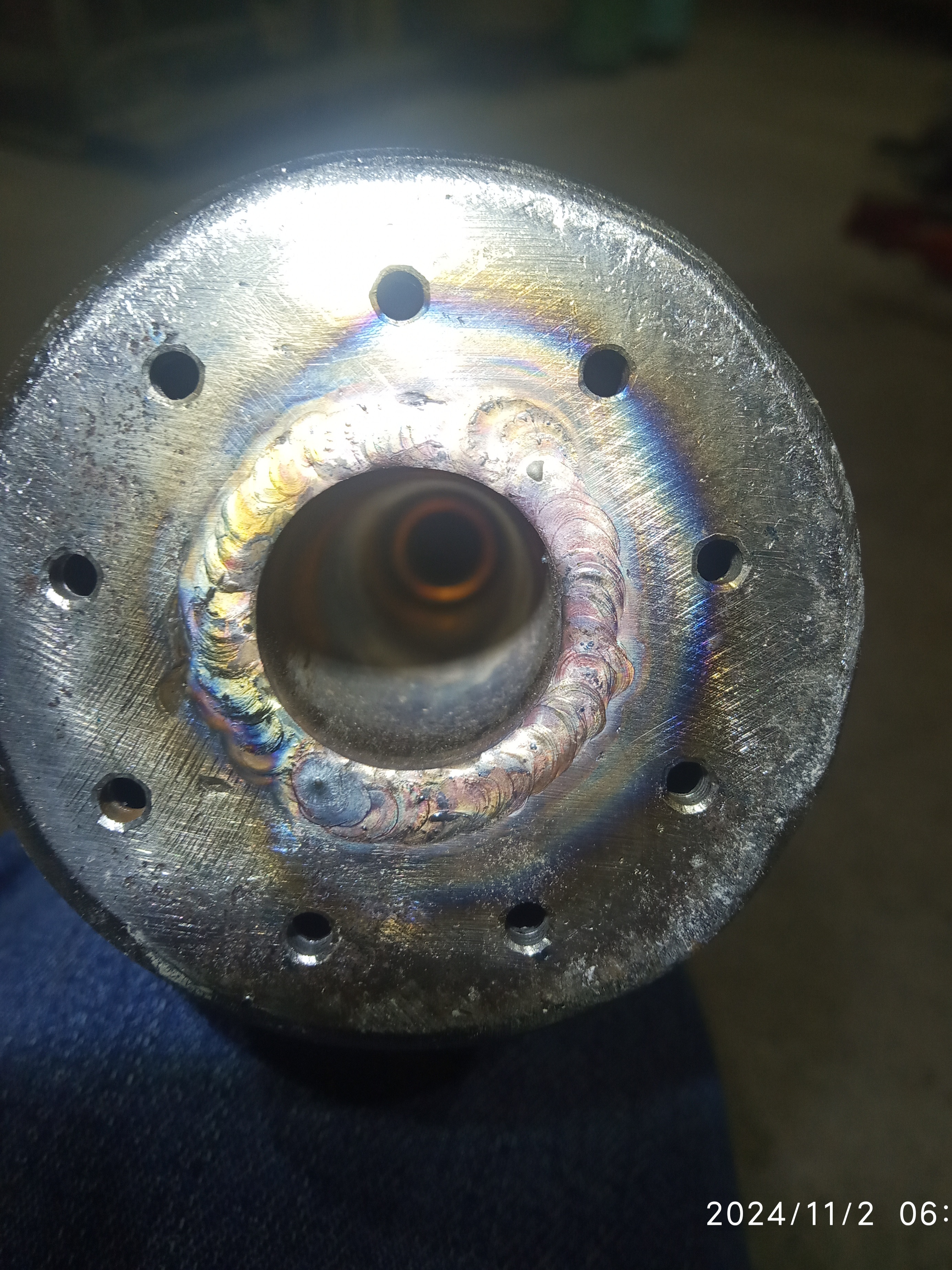

Сам дожигатель



Меня перекинули в эту тему, по дожигателю тут выше написал.



Zaharych, для “затравки”.
Ранее, я писал, сколько надо ПВ для автотермического процесса испарения ОМ, но можно, и даже лучше, в меньшем количестве, тем более, для этого у вас есть правильная сверловка нижнего ряда.

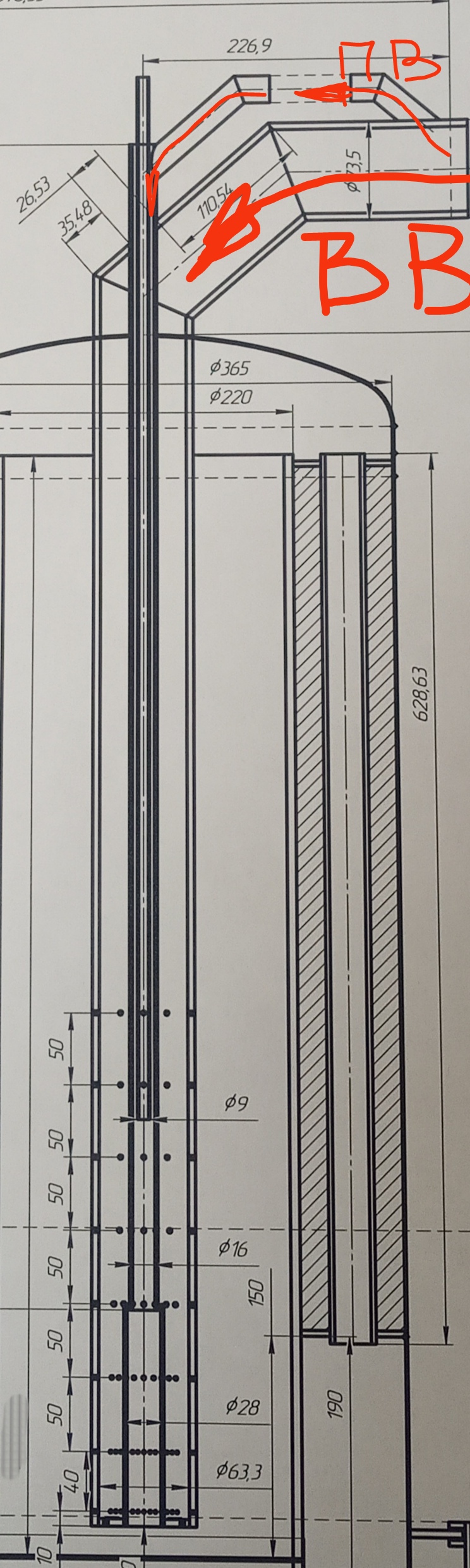

- Регулируемая ПВ со стороны трубки подачи ОМ, это правильно.
- ПВ с торца чрезмерно много. В данном случае, лучше меньше диаметр микросопел но больше числом.
Чем меньше диаметр сопла, тем скорость истечения воздуха выше соответственно бьет “дальше”, т.е. длиннее пламя, но не всегда это хорошо.
Вам уже подсказали, что желательно нижние торцевые сопла ПВ делать под закрутку, или определенным образом сверлить, или делать рога, где удобнее производить сверловку под закрутку и мало того, ПВ дополнительно подогревается от первых рядов дожигателя.
Как я понял, вы ориентируетесь под голубое горение, но при этом теплосъем будет хуже в подъеме, т.к. больше конвективной составляющей от слабосветящегося пламени.
Для того, чтобы повысит кпд, нужна вставка вторичного ИК излучения. Я например, применял нержавейку ПВЛ(просечно-вытяжной лист), скрученный чуть меньше внутреннего диаметра печи и вставленный во внутрь. Сетка быстро прогревается до красна от микрофакелов и радиация от него очень хорошо передает тепло стенкам печи, а далее воде. В таком варианте, “сухая зона” может быть еще больше уменьшена, но в разумных пределах.
- Желательно, делать трубку дожигателя большим диаметром, чем выход патрубка надувного вентилятора. Это служит для того, чтобы снизить поток воздуха, что вызывает уменьшение динамики, а статику приближает к полному давлению, соответственно, у нас стабилизируется воздушный поток и примерно, во всех микросоплах, будет одинаковое давление, короче это своего рода КСД
Но, мы делаем все наоборот, мало того, еще усугубляем всю картину, вставкой трубки подачи ОМ во внутрь дожигателя, а потом мучаемся, подгонкой микросопел.
И .т.д.



Правильно ли понимаю, что закрутку делать вокруг оси дожигателя, то есть наклон сверла делать только в одну сторону параллельно оси и диаметр в два раза меньше 1,5мм? Временно большие отверстия замажу жаростойким герметиком для каминов, если что то после заварю на постоянку.

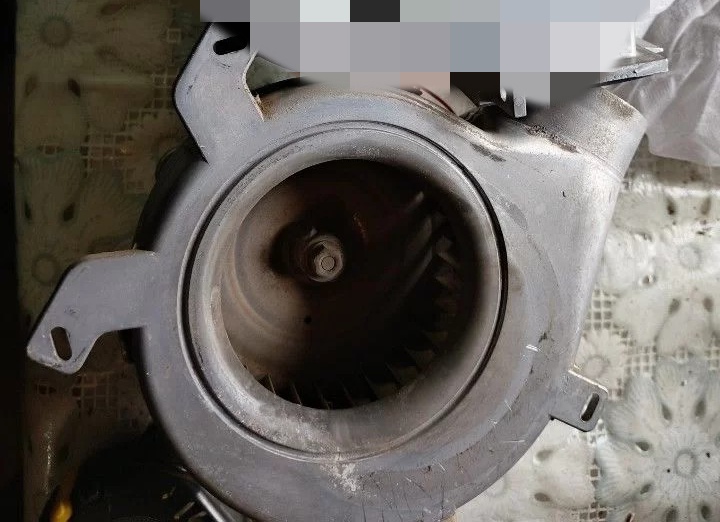

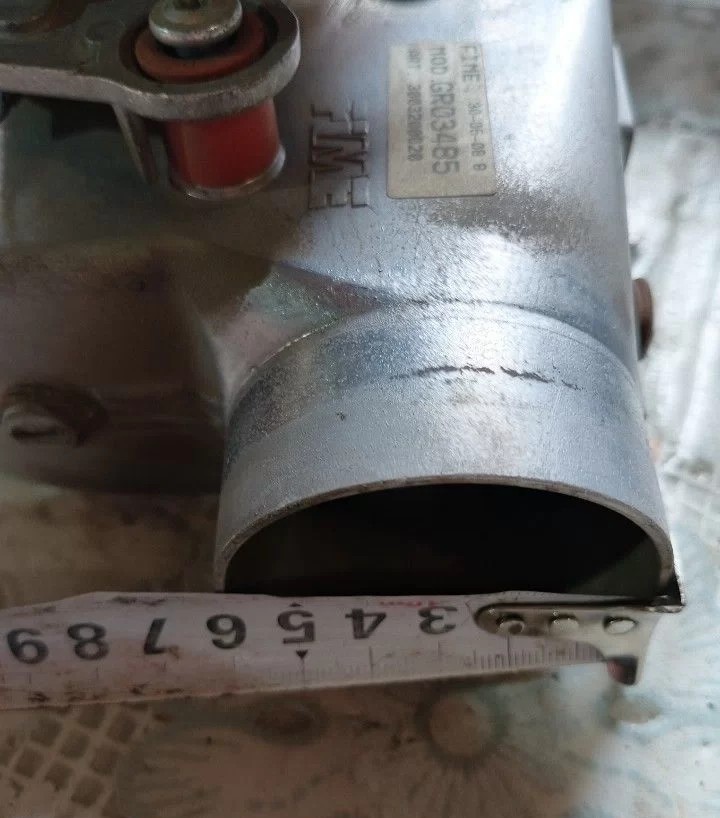

Тут попробую заменить вентилятор, нашел центробежный от газового котла. Гофру уберу и вентилятор вставлю прямо в трубу дожигателя без удлинения. Сам выход улиты нового вентилятора по диаметру подошел под внутренний диаметр трубы дожигателя. Параллельно думаю в первом ряду досверлить дополнительно еще сопел 17шт., итого вместо 28шт. получится 45шт.



Принял понял, но это уже будет последний шаг, после настройки и выхода на желаемый режим испарения ОМ и горения.



Zaharych, давайте по порядку.
- В начале, заделайте в торце лишние отверстия, через один, или саморезом или герметиком, не надо пересверливать.
- Пока не стоит дополнительно сверлить нижний ряд микросопел.
- Подбор вентилятора, это отдельная тема и нужен высоконапорный, серверный само то.
Что за вентилятор от газового котла, а то они бывают разные?
Я надеюсь, вы поняли, что при голубом горении в котле в основном оно происходит в нижней зоне, поэтому вам сказали увеличить “сухую зону” и соответственно идет конвективный теплообмен, если вы правда не хотите чтобы испарившаяся ОМ повторно конденсировалась на стенках котла.
Но на самом деле, для подобного котла, лучше чтобы горение было со светящимся пламенем, т.е. пряможег. На мой взгляд, простая и отработанная конструкция котла, это от Наиля (nail02) и др.

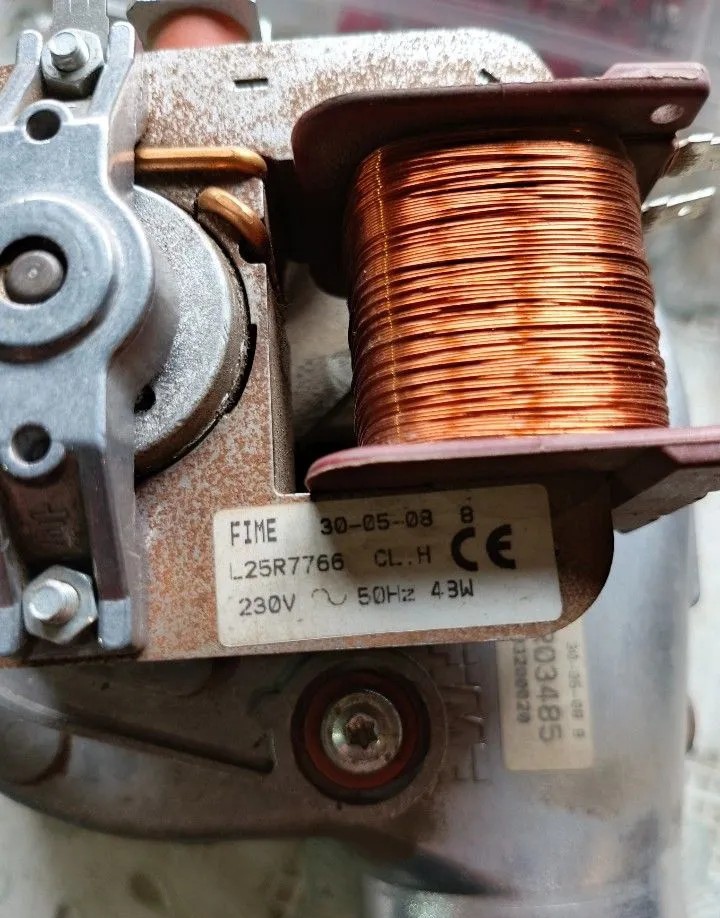

Нашел вот такой вентилятор L25R7766 43W 220V, он прям идеально заходит в трубу дожигателя, без изменений конструктива, производительностью вроде как 1,5



Принял понял, пробовать буду по очередно. Мне с Вами связь держать тут в теме или в лс удобней будет переписываться?

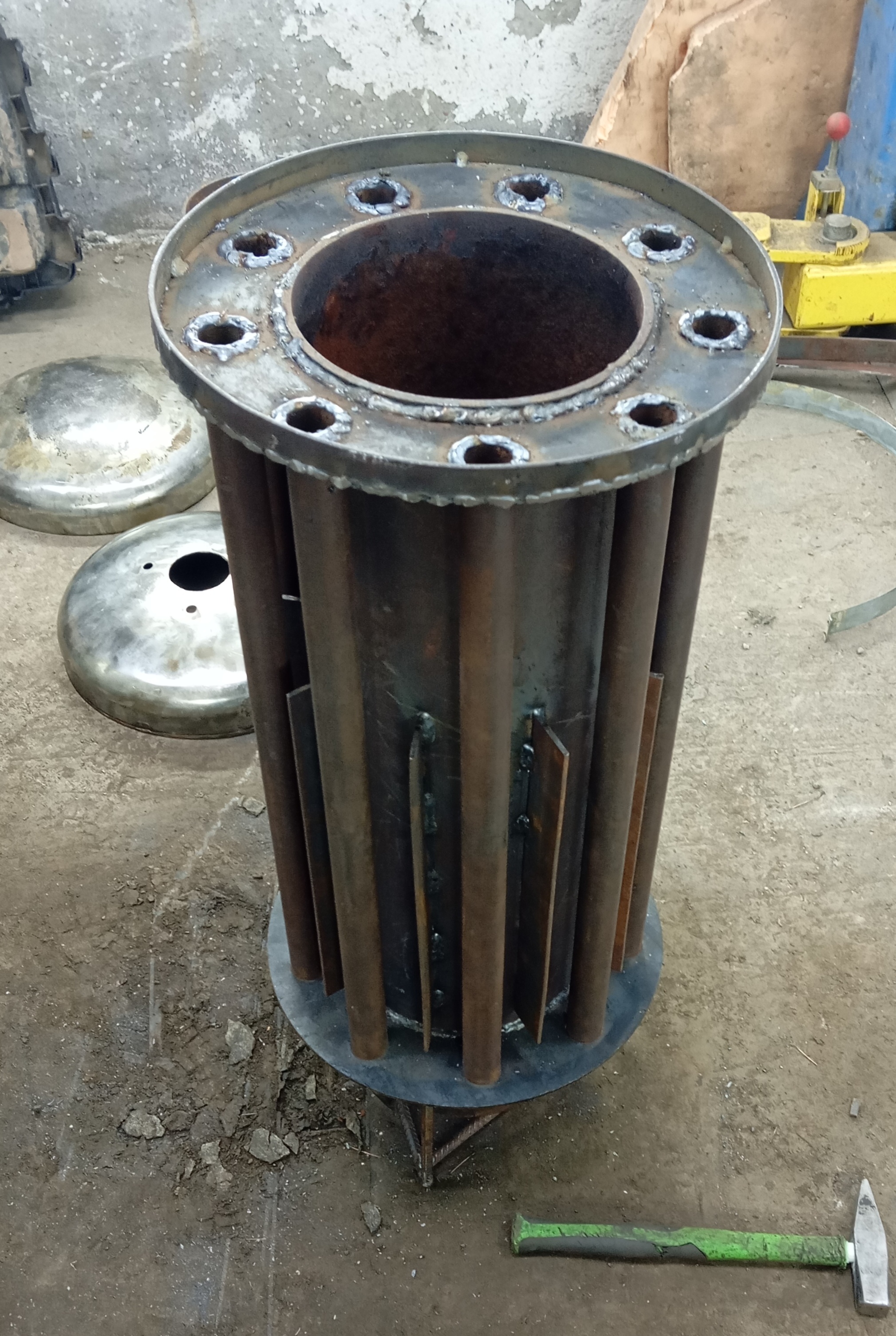

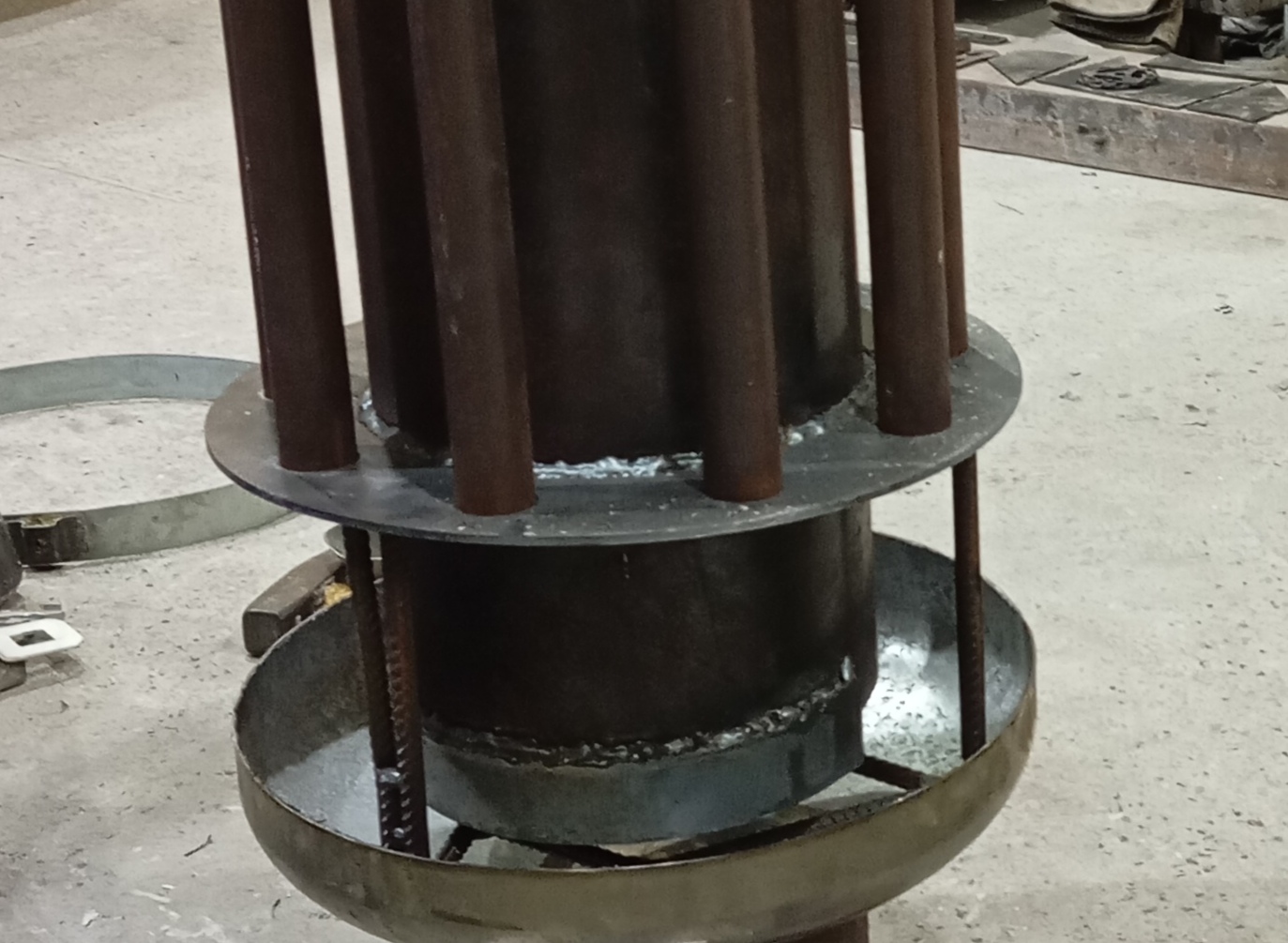

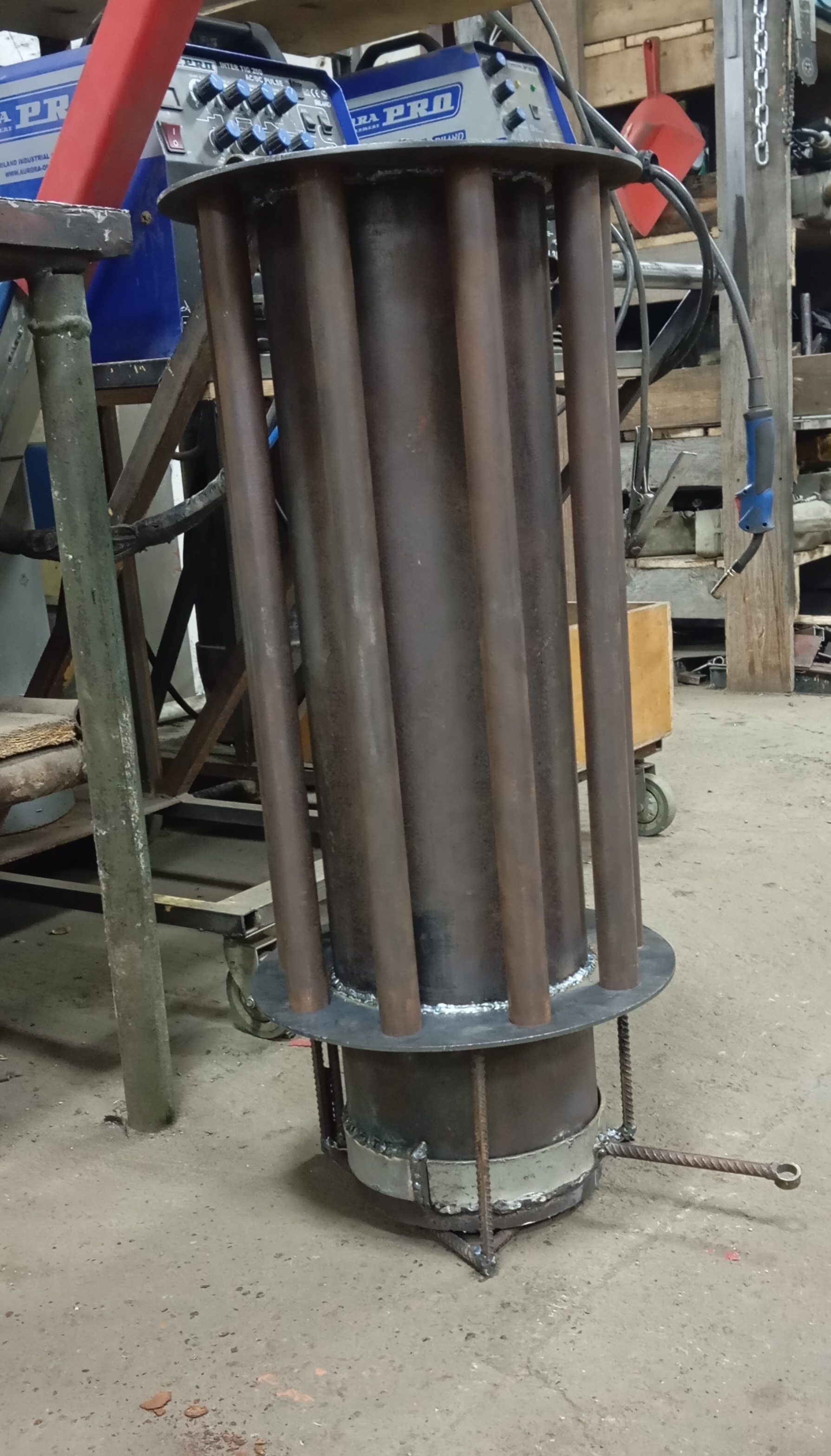

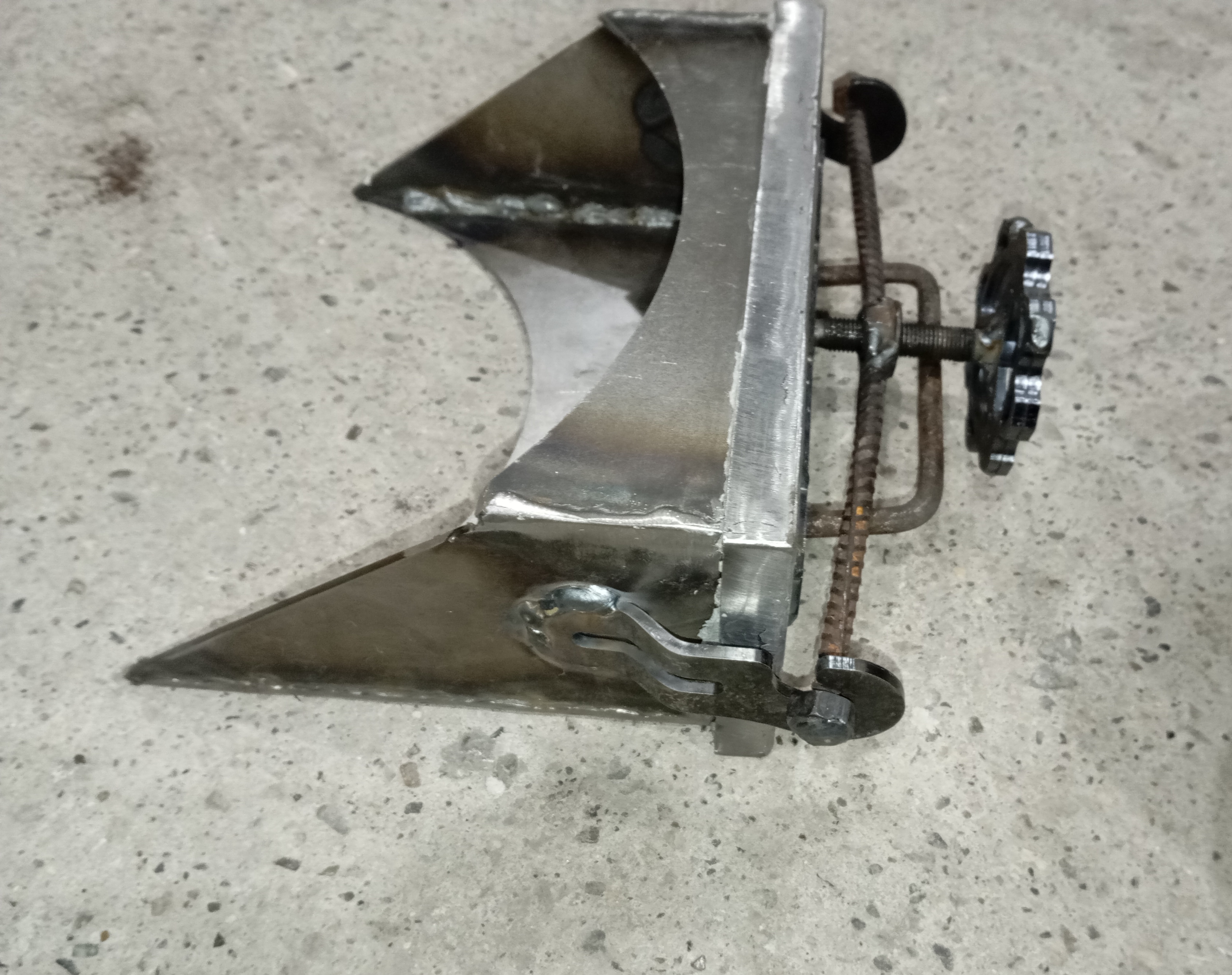

@sova, для понимания моего варианта котла в процессе сборки, возможно, что-то не так, но я старался подбирать информацию с форумов. Да, сковородка подвешена к корпусу торцевого диска рубашки, и сковородка не соприкасается с дном котла. На дожигателе примерно в середине я приварил три центрующие арматурины, расположенные через 120 градусов относительно друг друга. Дожигатель устанавливается ровно по центру камеры сгорания, без каких-либо колебаний.

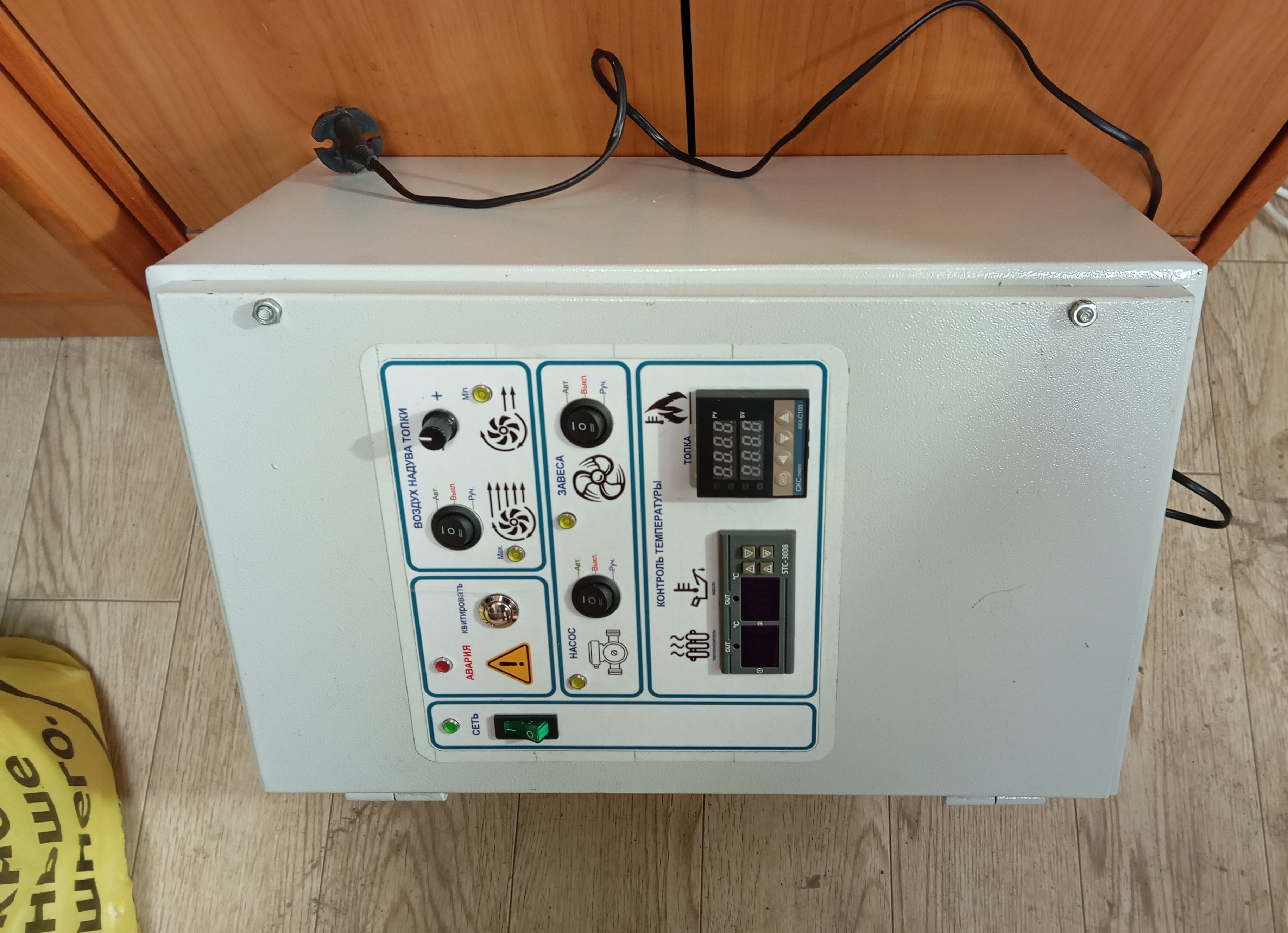

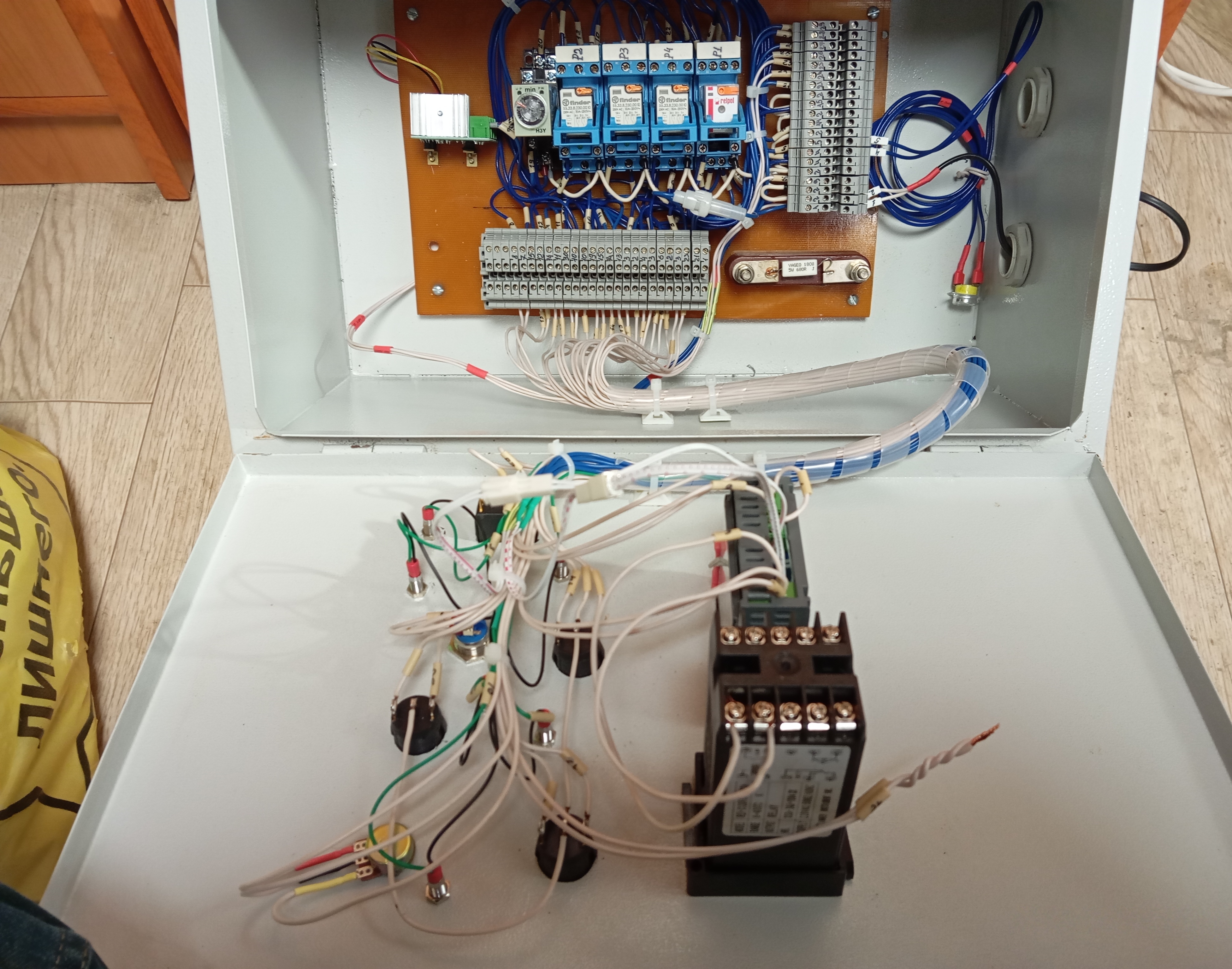

Автоматику собрал в таком варианте, что было под рукой

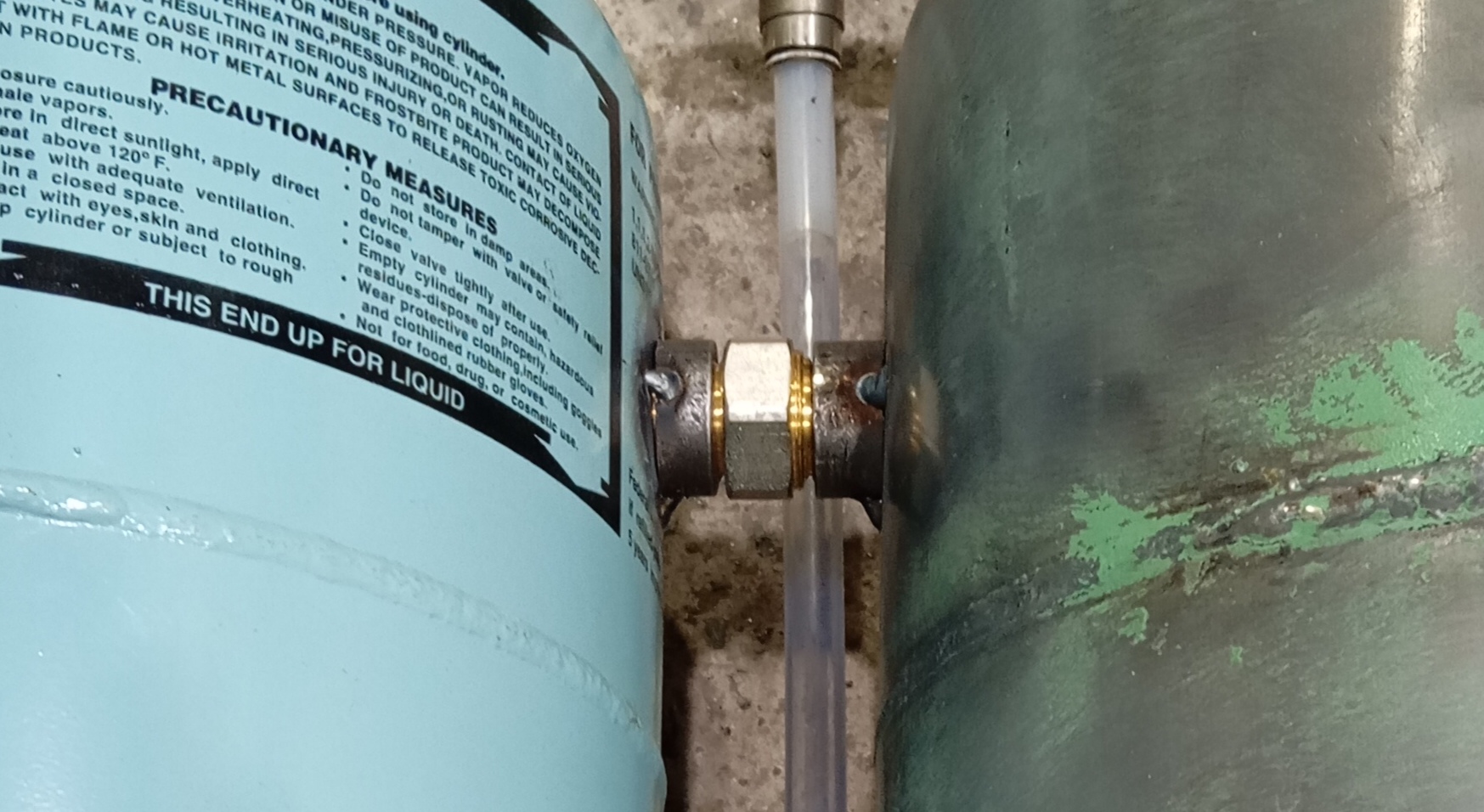

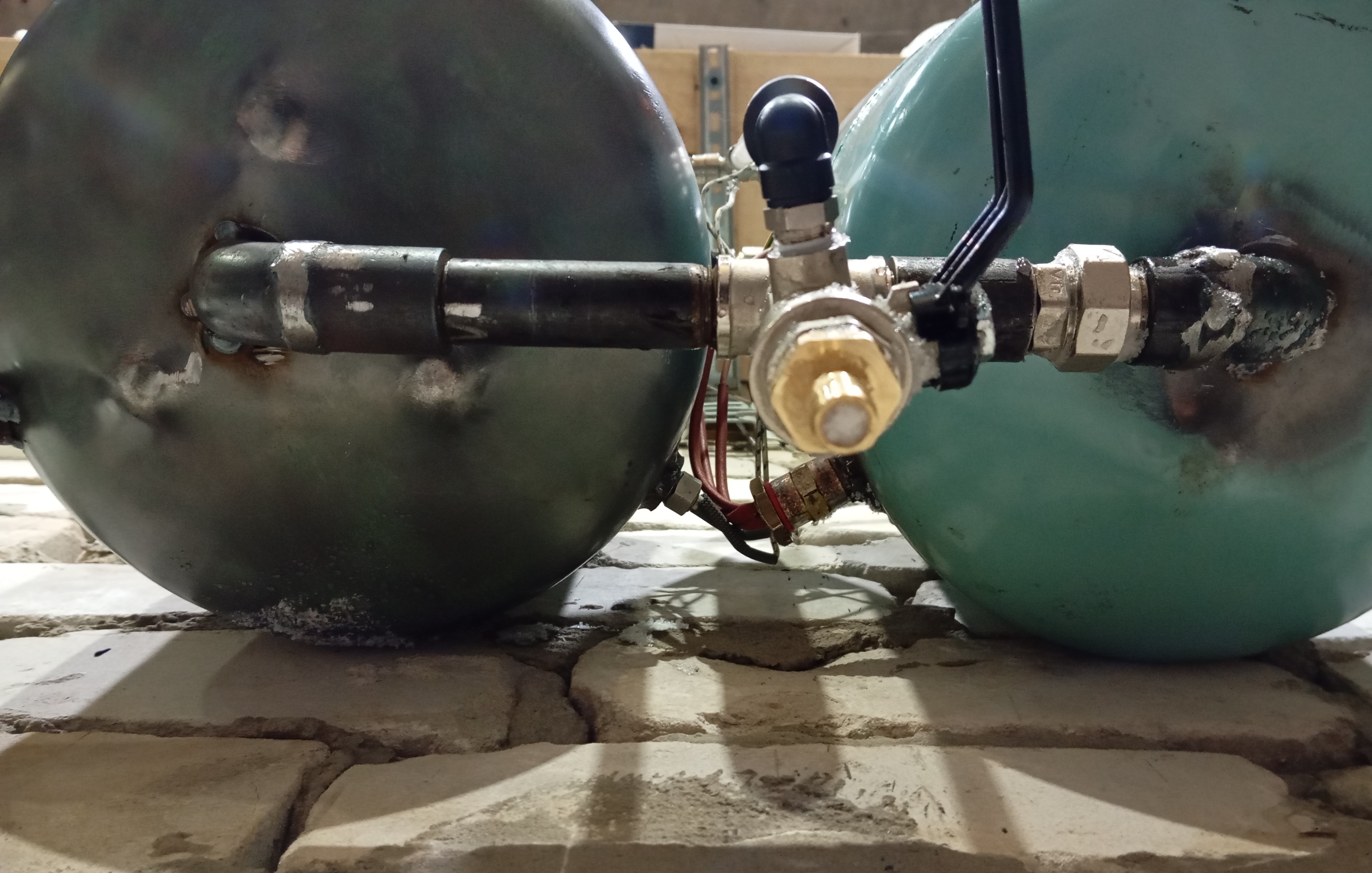

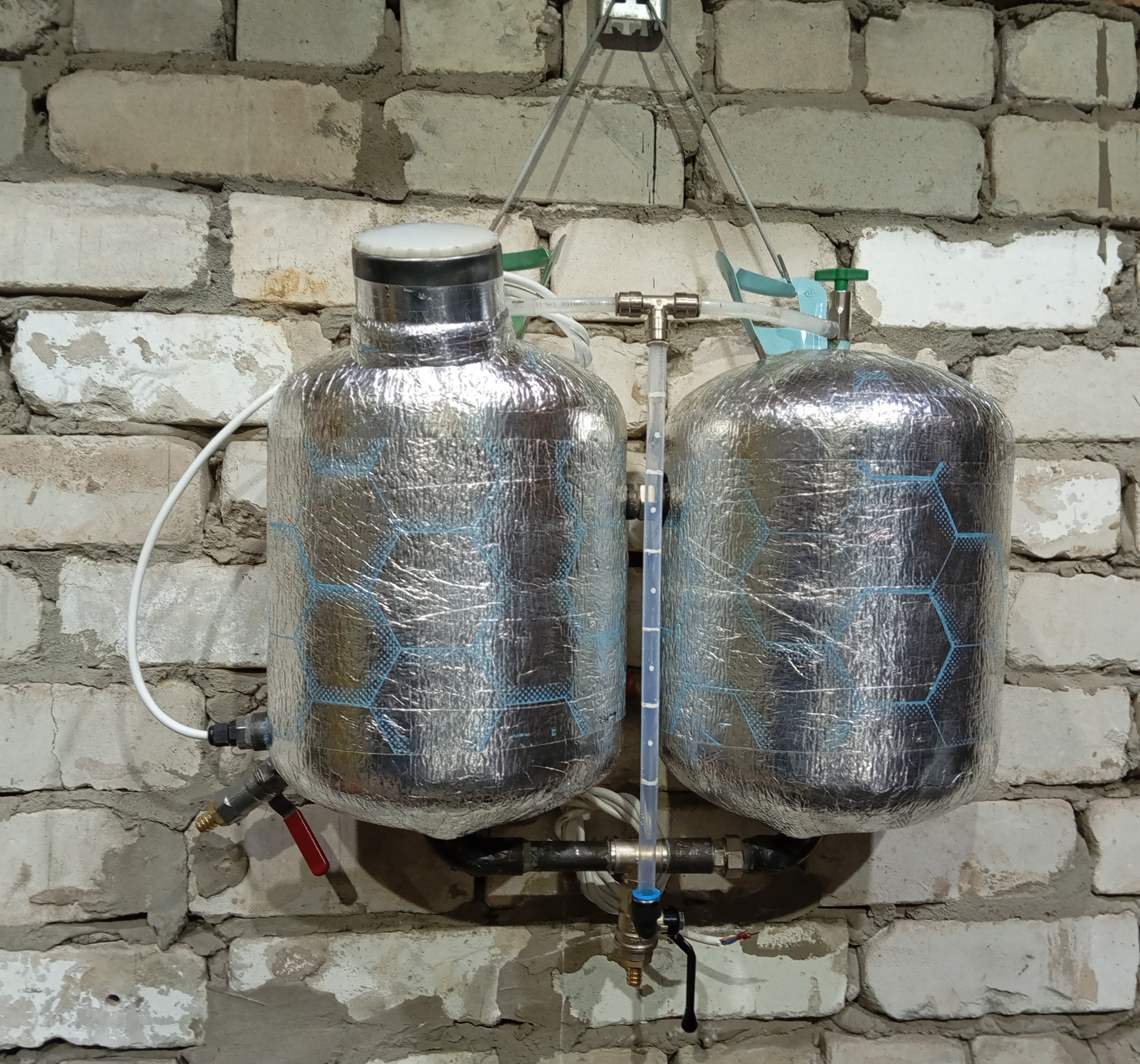

Масло емкость на 25литров с поддержанием заданной температуры, сделано из двух фреоновских баллонов. В середине кран для слива конденсата с боку кран для подачи ОМ в дожигатель. Два нагревателя врезаны примерно по 180 ват в каждый баллон.



Б/у вентилятор, да еще со втулочным подшипником – ПРИМЕНЯТЬ НЕ ЖЕЛАТЕЛЬНО. Мало того, мы не знаем его полных характеристик, и в нашем случае, желателен напор, а потом уже производительность. Еще раз повторяю, нам нужен такой вентилятор, у которого статическое давление на выходе, приближается к полному или же делать конструктивные соответствующие условия для подобранного фана.

Так у вас что, подача ОМ гравитационная, т.е. сосуд Мариотта и вы стабилизируете температуру, чтобы вязкость масла была одинаковой?

Так вас не понять, то сперва вы говорите в посте #4097, что у вас проблема с горением из-за сверловки, то потом, котел у вас в начале сборки. Вы определитесь, потому что будет легче перейти на нормальный(правильный) котел на ОМ и о чем уже говорилось.
Обязательно, должна быть плавная регулировка вентилятора наддува и подачи ОМ.

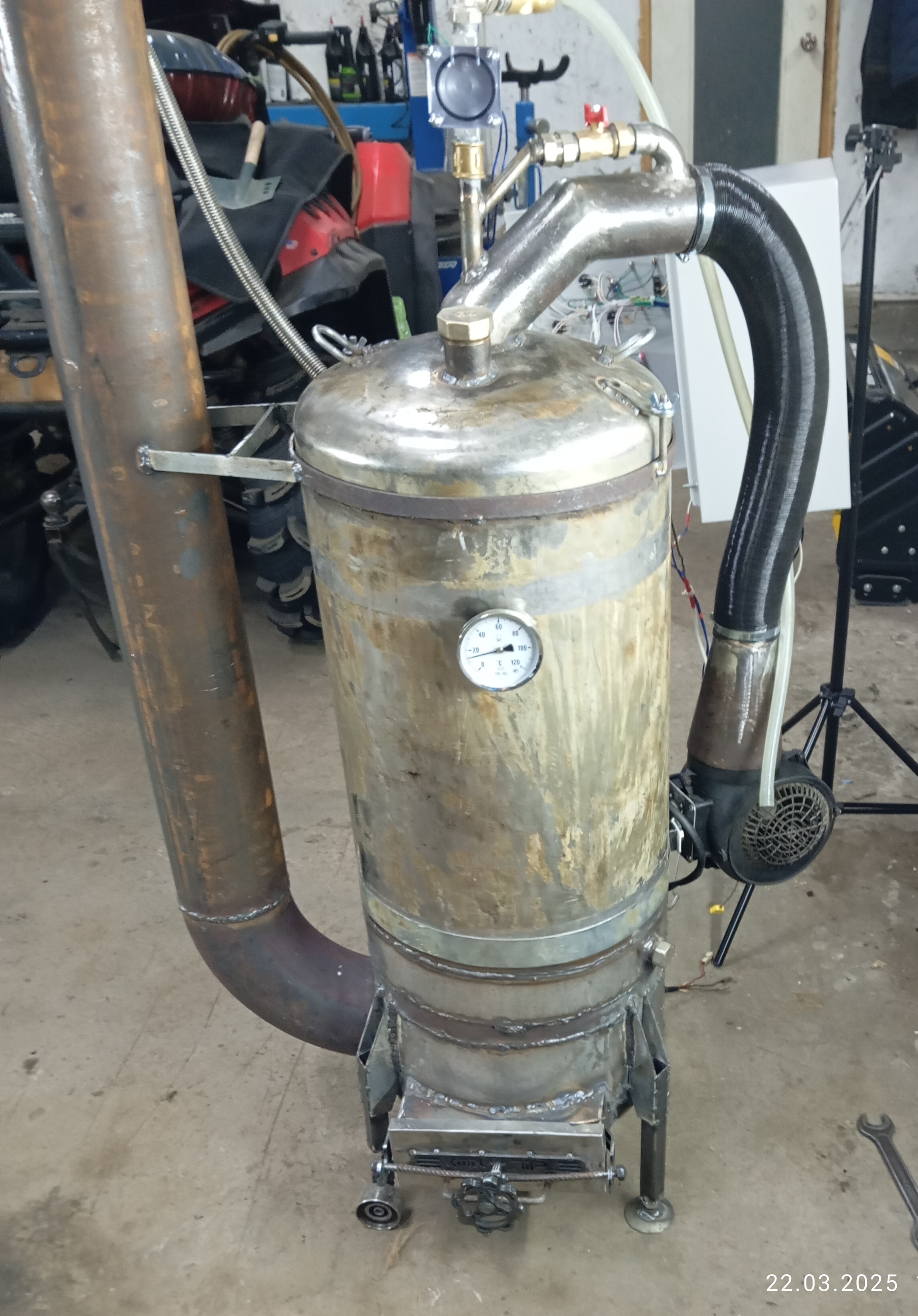

Котел уже собран, делал первый пуск, возникли вопросы после запуска поэтому и озвучил их на форуме. А то что на фото это ещё когда котёл был в процессе сборки, показал может что не так было при сборке и проблема может быть дальше, не только в дожигателе.

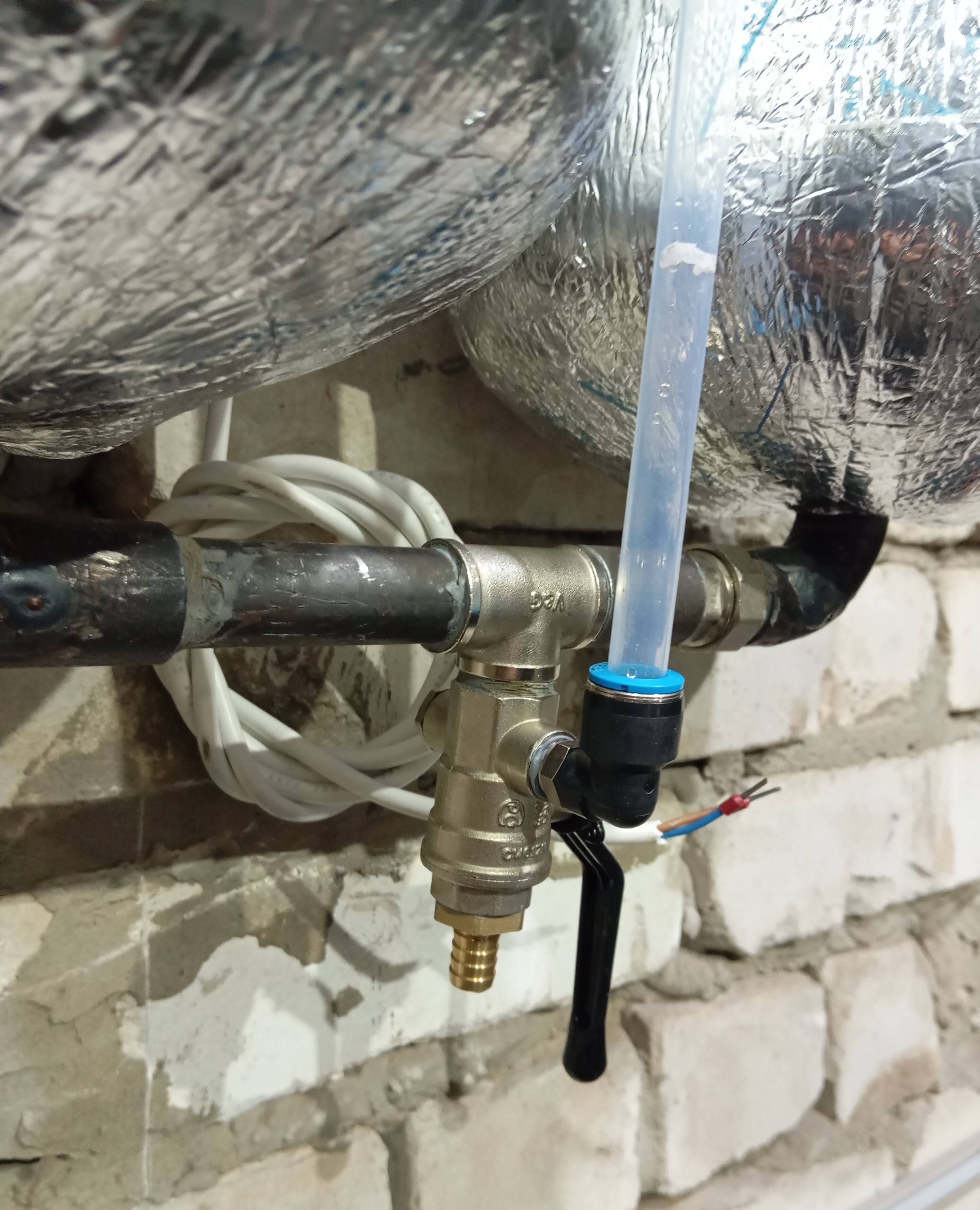

Нет, обычный бак собран из двух как сообщающейся сосуд, просто краны фреоновские не стал срезать вварил только горловину под заливку ОМ, заданную температуру я поддерживаю электротенами управление ими через терморегулятор. Подачу масла регулирую краном седельным, регулировка получается нууу практически плавная, но, от капельницы до тонкой струки можно настроить, шаровым так не получалось, а игольчатый кран тогда не мог найти.
