Наддув. Вентиляторы наддува.

Ну всё всё мужики,достаточно.Давайте печки строить,а то мы так переругаемся и модераторы "прикроют" нас,а это нам надо....нет.Все успокоились



Sova ,добрый день,посоветуйте какой ГИ лучше заказать АлиЭкспресс для подключения вентаDFTA0676B2U



Ага, нашёл,вы кажется Егоше объясняли про ГИ,думаю что надо вот такой покупать XY-PWM,ZK-MG



ZK-MG – это регулятор оборотов, т.е. с силовыми управляющими транзисторами. Но, если он у вас уже есть или подобные, то их можно доработать в ГИ, о чем раннее уже неоднократно говорилось.

В post-55054 я описывал различные модели ГИ, как кнопочные варианты так с крутилкой, как в платочном варианты так и в корпусе. Все зависит от ваших хотелок (XY-PWM, XY-PWM1, XY-KPWM, ZK-PP1K).

Можно и двух или трехканальный купить, в котором 2-3 независимых ГИ, например XY-LPWM3 или HW-0515, последний может маркироваться XY-PWM.



Понял,спасибо



Забыл добавить, что двухканальный генератор импульсов в платочном варианте может маркироваться в нескольких видах: HW-0515 или XY-PWM или JZ-PWM-2.


Двухканалку покупал здесь.

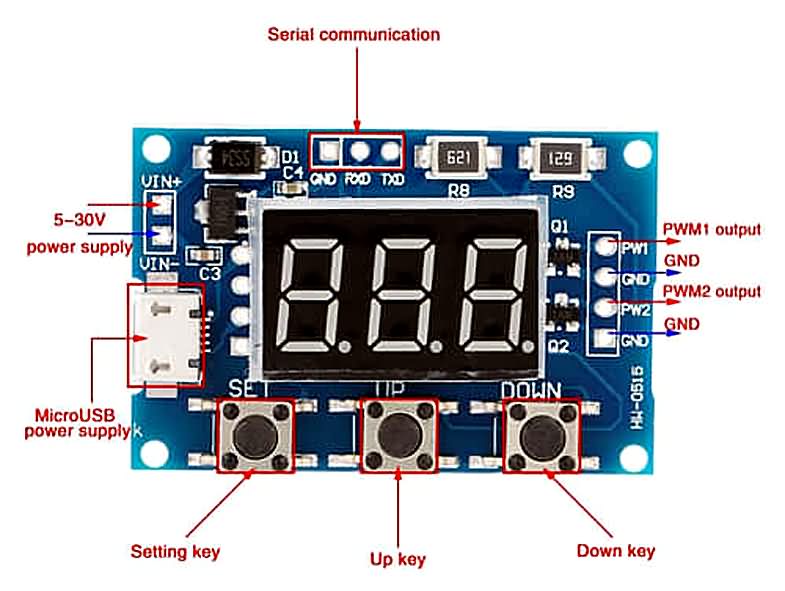

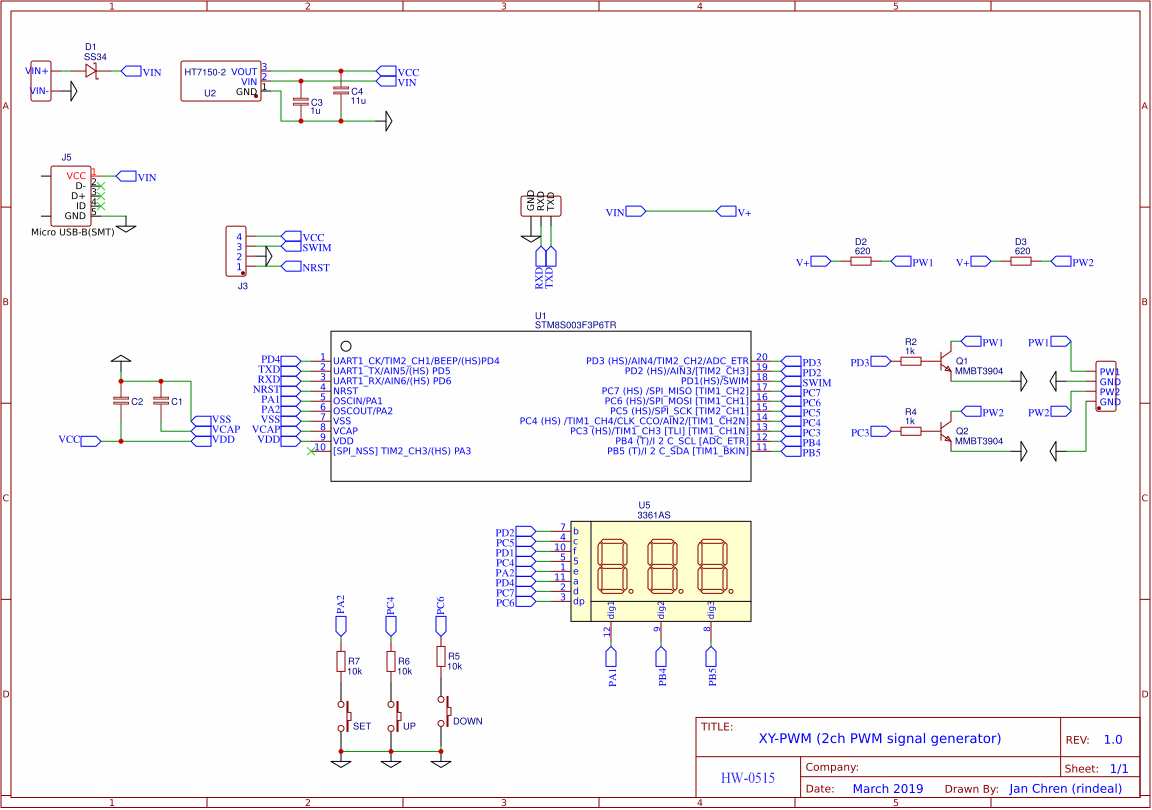

Небольшая информация по двух(JZ-PWM-2) и трехканальному(XY-LPWM3) генераторам импульсов.

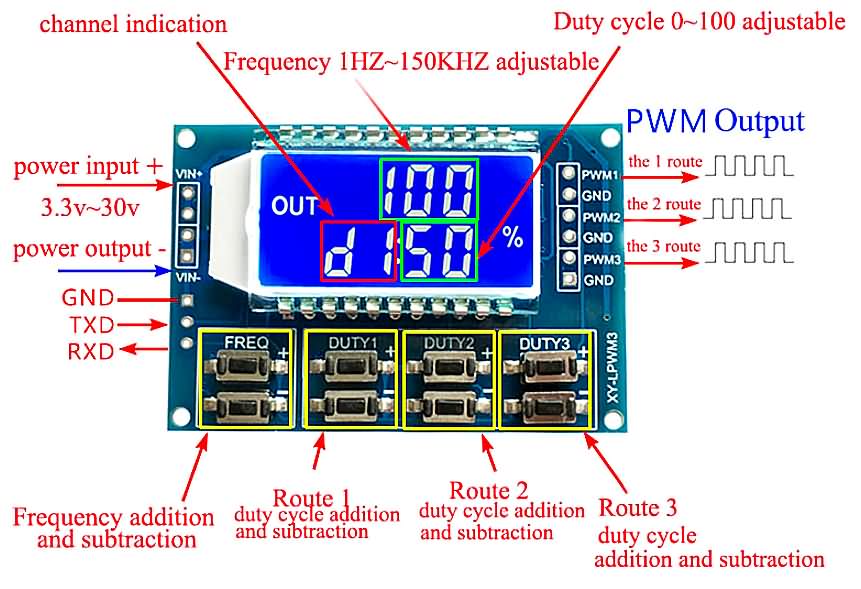

Конечно же, модель ГИ XY-LPWM3 более удобна в управлении, т.к. у неё восемь кнопок, но рабочая частота ШИМ одна на все каналы, т.е. изменяя частоту, она меняется на всех 3-х выходах одновременно. Меняется раздельно, только процент заполнения ШИМ.
А у генератора импульсов JZ-PWM-2 можно менять порознь, как частоту, так и заполнение ШИМ, но он менее удобен в управлении.
Поэтому, если вы собираетесь регулировать разными устройствами, то JZ-PWM-2 предпочтительней.



Использующие вентилятор отопителя ваз 2108, кто чем питает его? Сила тока судя по характеристикам у него до 14 ампер. Пока посматриваю в сторону блока питания компьютера, либо другого вентилятора



14 ампер это насколько я понимаю при максимальной нагрузке. Вряд ли вы быдете крутить его на максимум. Из личного опыта. Дул в пол силы. Использовал БП от компа от 250 ватт. Нормально тянул в паре вентилятор 2108 + насос масла из моторчика стеклоподъемника. Не уходил в защиту. На мой взгляд БП от компа самый бюджетный и не самый плохой вариант



Что за показатель “где то раза в два медленнее”? Это визуальное представление, или чем то мерили?
- У сдвоенных вентиляторов, могут мыть различные скорости вращения, но не в два раза.
- Измерения надо проводить при номинальном напряжении и при полном подключении, т.е. оба вентилятора работают в схеме, а не по-отдельности.
- На глаз, сравнивать скорости не имеет смысла, по причине того что наш мозг может обмануться при условиях, что разные направления вращения у вентиляторов и разное количество рабочих лопаток – создается иллюзия различных скоростей крыльчаток. Надо применять для замера, тахометры, счетчик импульсов, осциллограф и др. средства.
- Дополнительно измерить потребление вентилятором, как по отдельности, так и вместе. Сравнить результаты по документации. Естественно может сильно отличаться, т.к. китайцы переклеивают(изготавливают) лейблы от дорогих моделей на более дешёвые.

Если действительно неисправность в вентиляторе, то продавец у вас непримет доказательство - “где то раза в два медленнее”



Понял



На днях попробовал вентилятор BCB1012UH о котором ранее упоминал и приводил его ТТХ.

Данный вентилятор тоже применяется в робот-пылесосах Neato модели XV и др.



Какие характерные отличия:
- маленькое (низкое) рабочее колесо и соответственно глубокий всасывающий входной патрубок;

- крышка входного патрубка крепится на 2-x винтах и 4-x защелках;
- очень медленный старт – примерно 23 сек до максимальных оборотов РК;
- и как принято у DELTA, рабочий ток ниже чем на фирменной этикетке – у меня получилось почти 3А, вместо 3,84А (max).
Испытания на давление с помощью точных электронных весов, показал результат близкий(ниже) к паспортным.
Для моих задач, т.е. мощностях горелки и очень малых отверстий микросопел, подобный вентилятор - самое то.



Дополню и поправлю последнее сообщение.

Здесь я допустил две ошибки:
1. Крышка вентилятора входного и выходного патрубка.
2. Два винта – правильно(1), а защелок на самом деле 5.
Если по столярным понятиям, то соединение выполнено шиповое, два типа ласточкин хвост(2) и три – одиночные шиповые соединения(3).

Это я для чего распыляюсь, а для того, чтобы вы уже знали, как правильно разбирать данный вентилятор.
У DELTA есть еще модели схожие по конструктиву, но меньшей мощности, например: BCB1012EH, BCB1012GH и восьмидесятка BCB0812UHN-TP09.

И на последок, стали популярны у “народных горелок” и не только, центробежники с переходником – сопло, которые ориентированы для тех кто готовит на барбекю.

Такие вентиляторы продаются как правило уже с установленным соплом и различными выходными диаметрами, но есть на реализации и только чисто сопла. Естественно, не для всех моделей фанов они подходят.
Вот размеры, которые я встречал.


Этот пост не для тех, у кого есть 3D принтера.



По поводу вентиляторов, от Ваз 08 и 09 (лузар), дует хорошо а давления нет. В моем дожигателе нормально продувает только при отверстиях в дожигателе от 4 мм. От мазды бонги продавливает от 1.8 и дальше, хотя по мощности Бонго уступает.



Уважаемый sova! Какого диаметра "микросопла"?



Все зависит от того какое мне нужно горение. Голубое – сверлю 1.2-1.5мм, здесь принцип меньше, но больше отверстий, т.к. надо создать сплошной(плотный) аэродинамический пережим. При факельном – 2-2.5мм и выше. Естественно могут быть и различные сочетания размеров и кол-во отверстий в зависимости от зон в горелке.
Сейчас наблюдаю, прогресс у людей, которые делают "народные горелки", они переходят на более меньшие сопла по сравнению с первыми своими экземплярами.



Ребята срочно помощь нужна. Приобрёл улитку BFB1012UH в комплектации с двумя проводами. ШИМ регуляторами плохо регулируется (обороты скачут значительно). Лабараторный блок питания регулирует хорошо, но использовать его я не могу в гараже. Есть диммер и он тоже не корректно регулирует (его фото прилагаю). . Нужен регулятор работающий от 12 вольт, только из России, желательно через Озон. Замерял ток на 12 вольтах - 5,5А



Ох, сколько раз уже говорили, что для без проблемной регулировки вентиляторов, особенно мощных, надо приобретать вентиляторы четырехпроводки, т.е. с внутренним контроллером управляемым внешним ШИМом.
Это раз, а второй совет был, в выборе мощного и просто генератора ШИМ, с регулируемой рабочей частотой.
Да действительно, попадаются модели вентиляторов которым надо определенная рабочая частота ШИМ, при которой они будут корректно регулироваться.
Если вам понравилась работа вашего фана от регулируемого источника напряжения и у вас есть база знаний в радиоэлектронике, то ваши “мощные” шим регуляторы можно доработать в регулируемый источник питания.

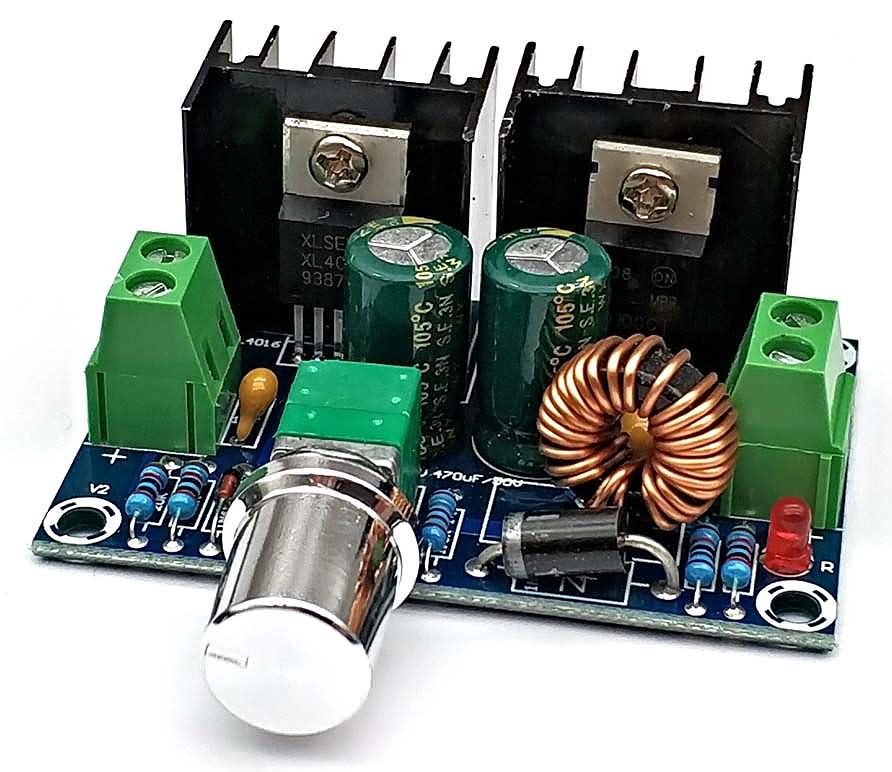

Если нет, то советую приобрести DC/DC step down модуль, например XH-M401, или подобные.



Спасибо. Дело в том, что у меня уже был собран блок управления и работала улитка 2108 через ШИМ. Я то думал поменяю улитку и всё... Нашел хн-м401 на озоне в России (404 р.)



Меня жаба душит брать на озоне в 3-4 раза дороже чем на алике.
Не забывайте, чтобы и ваш блок питания на 12 был соответсвующей мощности.
И самое главное я забыл.
Третий совет – отклейте немного фирменнйю этикетку вентилятора со стороны выхода питающих проводов и посмотрите, есть ли дополнительные два пятачка для подпайки сигнальных проводов. Если есть, то вам повезло, и с большой вероятностью можно будет вывести провод PWM. Какой именно пятачок, отвечает за PWM я не помню, но как определить, я неоднократно писал.
Многи сразу меняют провода питания на данном фане, на более толстые(по сечению).

Фото не мое.
