Из своего опыта и наблюдений могу предложить следующее.
2-3 (кроме самого нижнего) нижних ряда (т. к. печь маленькая, может и одного хватит) делать (если не поздно ещё) с интервалом и небольшим количеством отверстий. Их роль - разогрев и термическое разложение паров, на которое надо какое-то время. То есть надо обеспечить время и дистанцию для реакций. Более верхние оставить как есть, или смотреть по нагреву стенки, где убавить, где добавить. Иначе газы будут гореть преимущественно по ходу своего движения, т. е. снизу больше, сверху меньше. Вместо завихрителей - отверстия по касательной. Для перемешивания этого достаточно.

Если сейчас с испарением проблем нет, то добавлять внизу, в торце отверстия не вижу смысла. Лучше сделать регулируемый наддув нижнего ряда или первички



Теперь все понятно, ваш вентилятор занимает среднее место, между вентилятором без СА (1) и с полнофункциональным СА (2).

Третий (3), т.е. нижний вентилятор, это ваш тип.
Должен быть такой.


Повторюсь, при последовательном соединении, двух одинаковых вентиляторов без СА или ваш вариант, прирост давления будет максимум на 30%. В этом случае, ситуацию спасут, вентиляторы с разными направлениями вращения.
Если применить вентиляторы с СА(2), то прирост давления будет до 90%.
Соотношение диаметра к расстоянию между рабочими колесами, обычно принимают 1 и выше.

Здесь спасет вставка, о которой я говорил в post-5396.
Толщина печи 3.2мм из жаростойкой стали, а вставка из жаростойкой перфорированной нержавеки толщиной 1мм и согнутая в панель, толщиной примерно в 10-12мм.

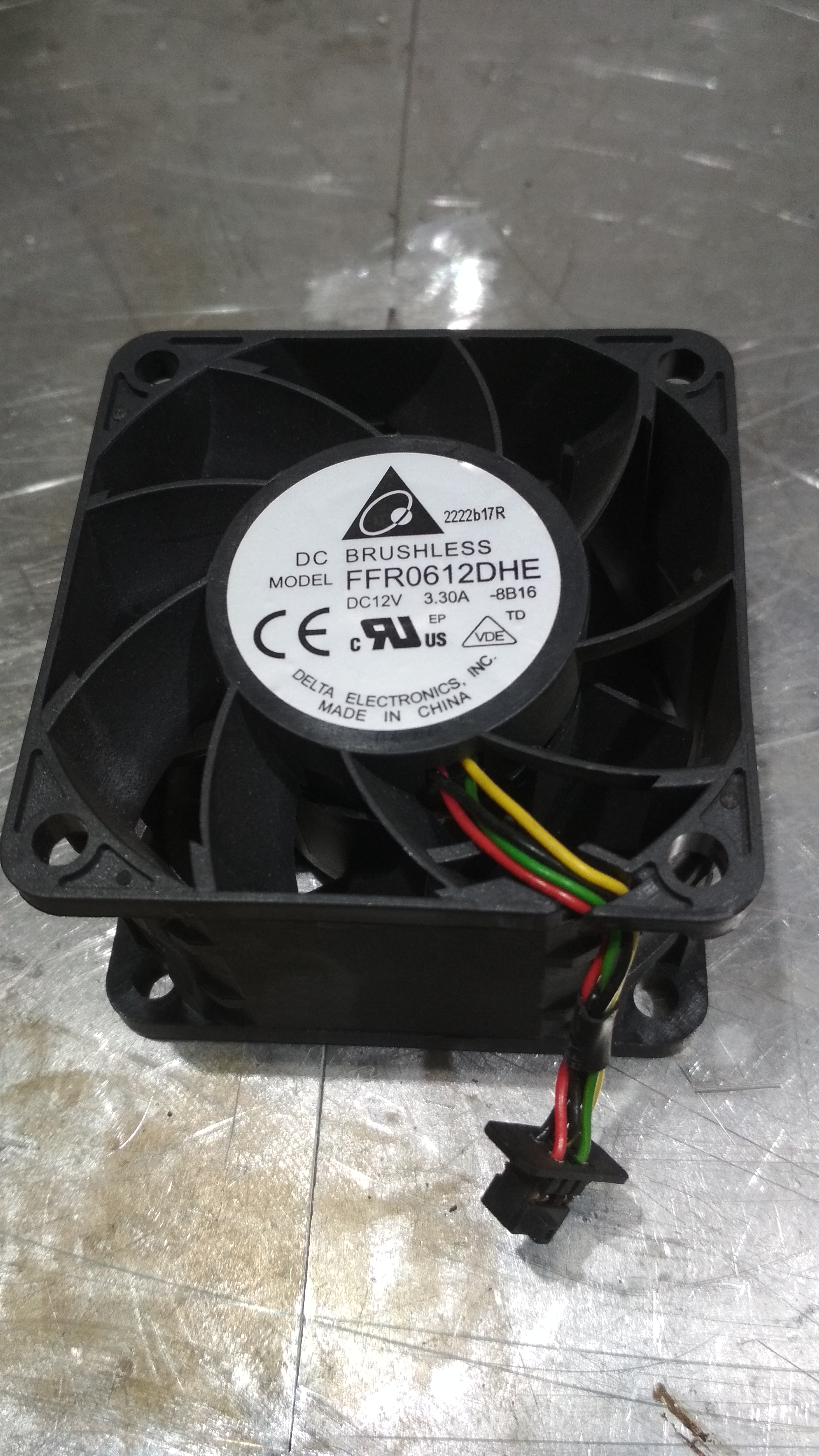

Есть такой вент, но один. А вот где взять перфорированную нерж не знаю.



Я уже давно применяю вставку из обычной листовой нержи 1мм, с зазором от корпуса печи ~5мм.

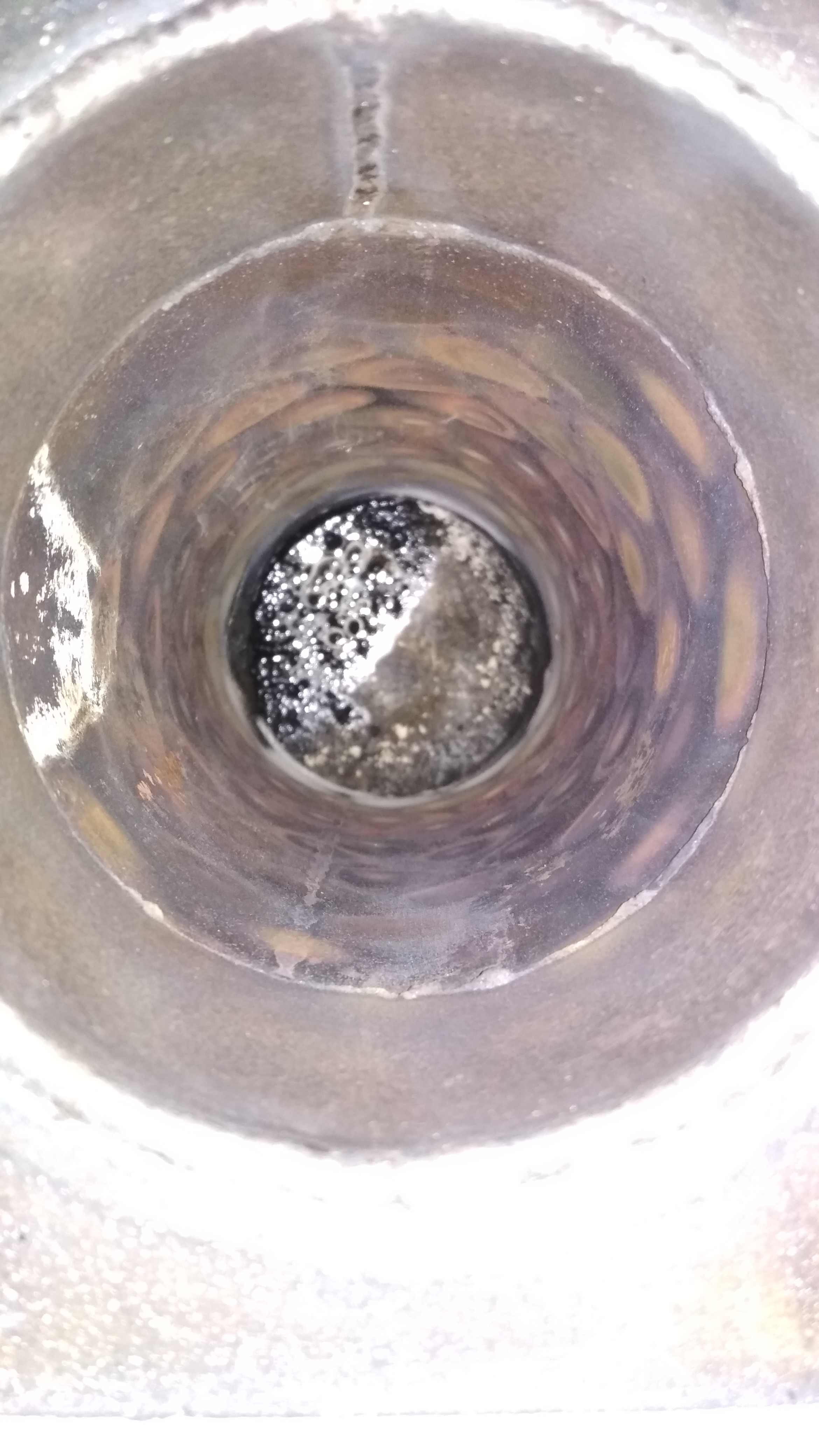

На фото хорошо просматривается раскаленная вставка, за счет нее подымается температура в зоне горения и при этом предохраняется корпус печи от перегрева, через год будет десятилетний юбилей ее работы.



Искать на свалке барабан от стиралки

Есть ещё урны с перфорацией и без.

Пока карантин и никто не видит.... (Шутка)



То, что надо.

По поводу вставки, конечно же можно применять цельный лист из нержавейки, но перфорация позволяет быстрее ей прогреться, и соответственно быстрее выйти на рабочий режим. А объемная вставка, позволяет дополнительно ещё……………………… короче, см. рисунок, это не мой патент.



Привет ! Так у вас нижняя подача ! У меня какое то странное ощущение что мы как бы движемся параллельно даже конструктив дожигатель похож сильно ! У вас между рядами 3 см ? Сейчас с этой короной многое перевернулось в планах но жду нагнетатели пока ! 8 Аня тормозит развитие процесса так как не соответствует да и вибрация от неё уже порядком надоела с гудежом ! Правда это выше среднего режима но тем не менее !



Про стиралка верно !



Ещё один момент , не много ли 100 отверстий ? У вас какой диаметр печи ? Не лучше ли уменьшив в рядах количество растянуть их по высоте ? На какой расход хотите выйти по максималке ?



Всем всех благ и здоровья и пройди мимо нас эта корона !!!



Вопрос уважаемые ! Как кто относится к обратному дожигателю когда воздух не сверху вниз а как бы снизу вверх те перевёрнутый по сути при сохранении положения отверстий ? У кого какие мысли ? Технически как бы выполнимо несложно с некоторыми НО но решаемыми !



Честно говоря, вопрос, на данный момент, странный, при всех наработках и обсуждениях.

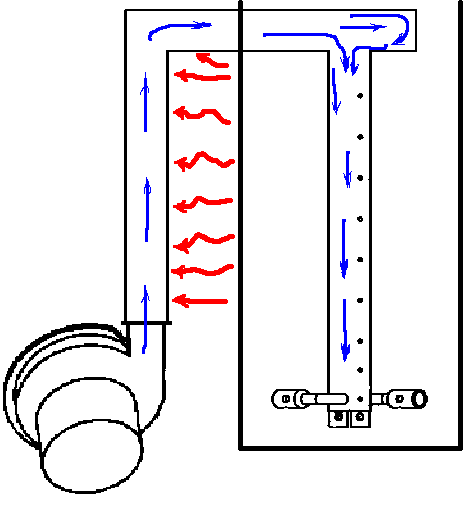

Начнем с того, что, о подаче воздуха в рекуператор - дожигатель по схеме прямоток, я буквально недавно описывал (post-53993). Да, можно использовать, но не эффективно, и надо делать различные доработки для дополнительного теплообмена, чтобы первичку подогреть. Затем, конструктивно “сложней”, и в обслуживании также.
Наиболее эффективен рекуператор – дожигатель, это по схеме противоток, т.е. классический вариант.

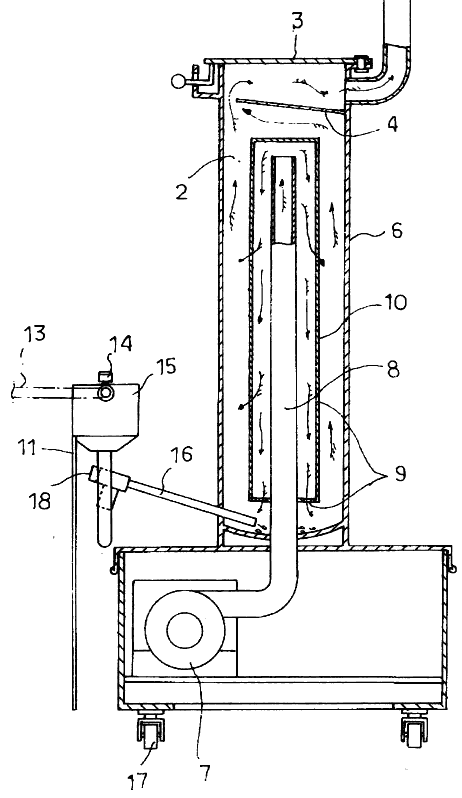

И все равно, делают различные “ухищрения”, для того чтобы больше, подогреть поступающий воздух, например, удлиняют воздуховод, как внутри камеры горения(1), так и снаружи(2), что в принципе еще играет роль и небольшого ресивера.

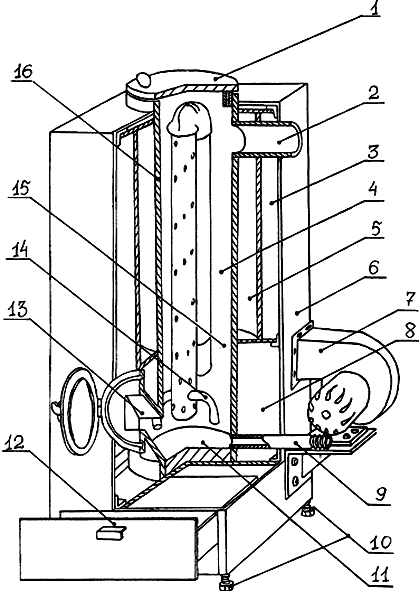

1. здесь присутствуют схема как прямоток так и противоток

2. в этом случае, основной нагрев, происходит внутри камеры горения, а наружный участок воздуховода, от лучистой энергии корпуса печи.

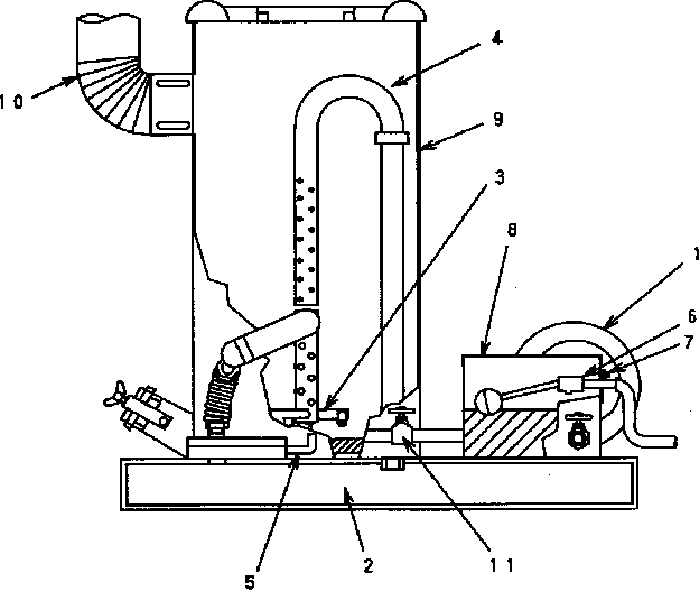

3. есть и такие решения подогрева воздуха


Мало того, дополнительно еще подогревают первичку:

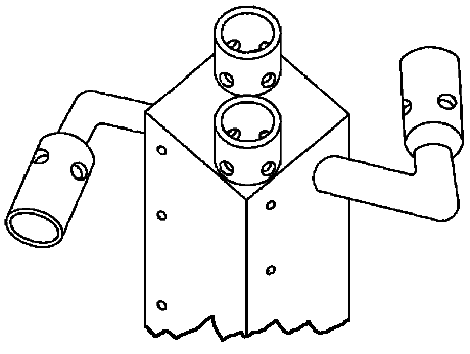

- используя мини-рекуператор, в виде тонких трубочек, которые могут выполнять роль еще завихрителей;

- устанавливают насадки-эжекторы. За счет рециркуляции воздуха и газов, улучшается процесс горения.

и т.д. и т.п.



Диаметр 100, 12 рядов по 10, в номинальном режиме работают до 10 рядов. Чем больше отверстий работают, тем лучше. Делаю завихрители, пытаюсь выйти на литр.



Я просто установил теплообменник внутрь и дымогазы теперь первым делом греют наддув, что позволяет сделать минимальный режим без пряможёга 200гр и меньше.



Так скажем, не важно, как вы будете делать теплосъем для нагрева воздуха на горение, или внутри печи или на (в) дымоходе, главное чтобы печь была печью, т.е. грела и радовала, а дымоход не “плакал”.



Спасибо "sova", все эти “ухищрения”с небольшими изменениями и дополнениями у меня уже давно используются и я бы сказал, благотворно сказываются на работе печи.

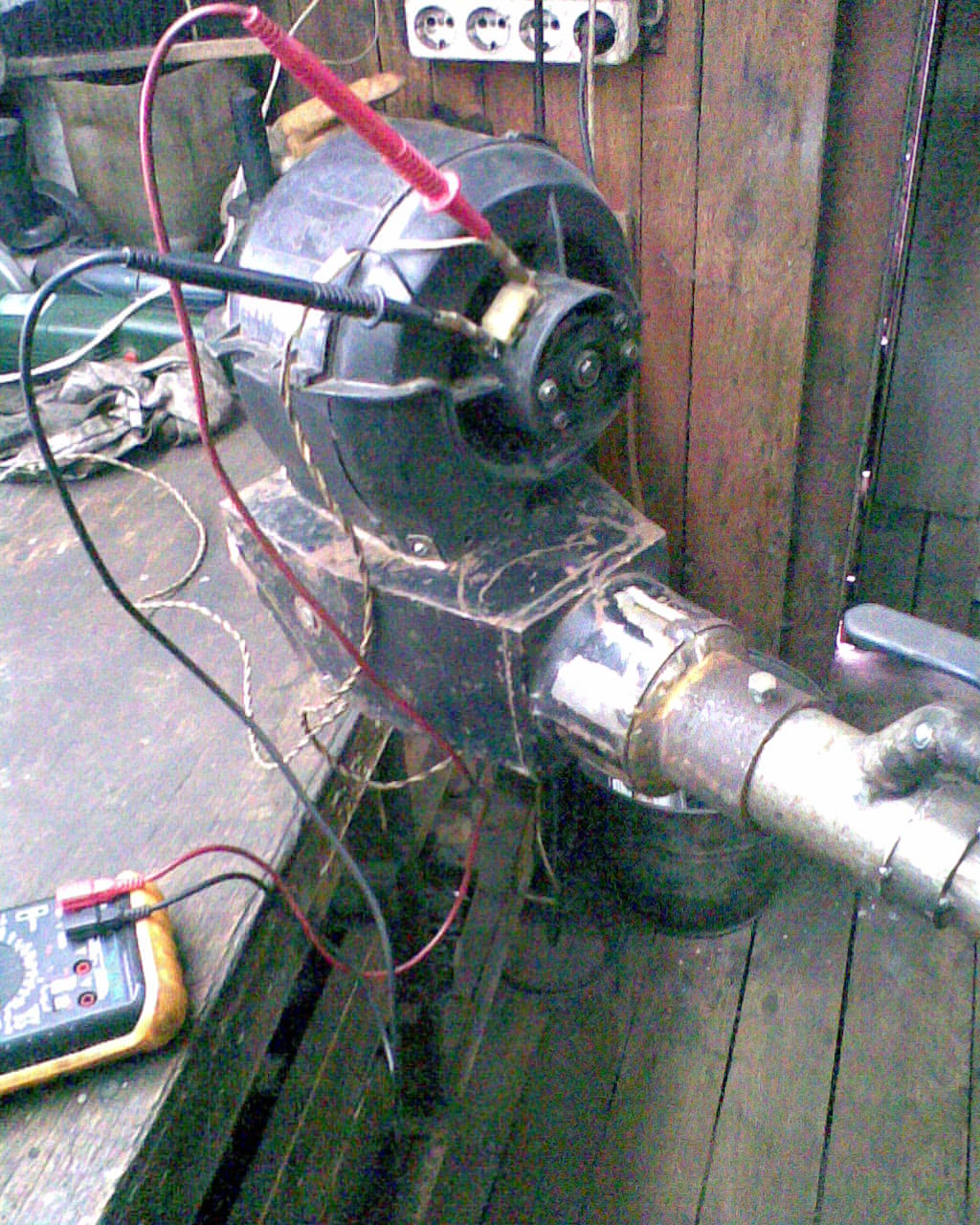

Восьмеркой нужно дуть в ресивер, типа толстой трубы или прямоугольного ящика, а затем в дожигатель, шумы уменьшаются в разы, мы это уже проходили.



Спасибо ! Но я имел ввиду что то похожее на пункт 3 только наоборот и с верхней подачей масла ! Что скажете ?



Именно так все и устроено но все же есть много но особенно вибрация на больших режимах топки Даже находясь на улице и через демпферы передаёт гул на стенку гаража ! Надо что то более качественные ставить. А про ресивер я уже тут спорил что из большего в меньшее не всегда падение и потери ! Спасибо !
