  1. Zaharych

    Zaharych Участник

    Регистрация:
    22 ноя 2018
    Сообщения:
    22
    Симпатии:
    17
    3.jpg 2.jpg 1.jpg

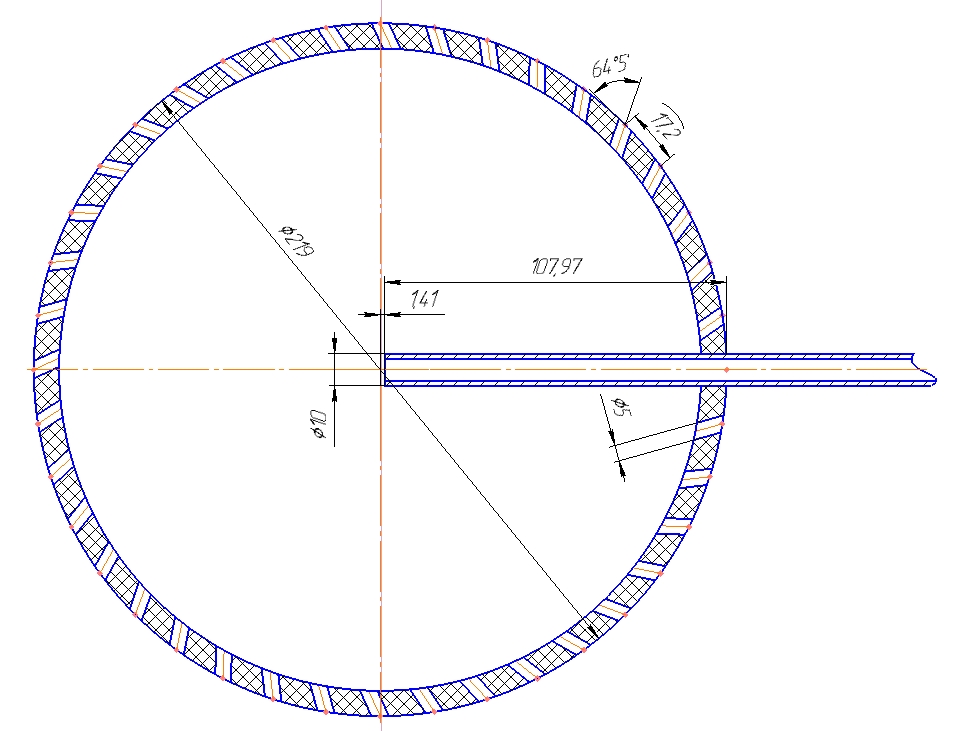

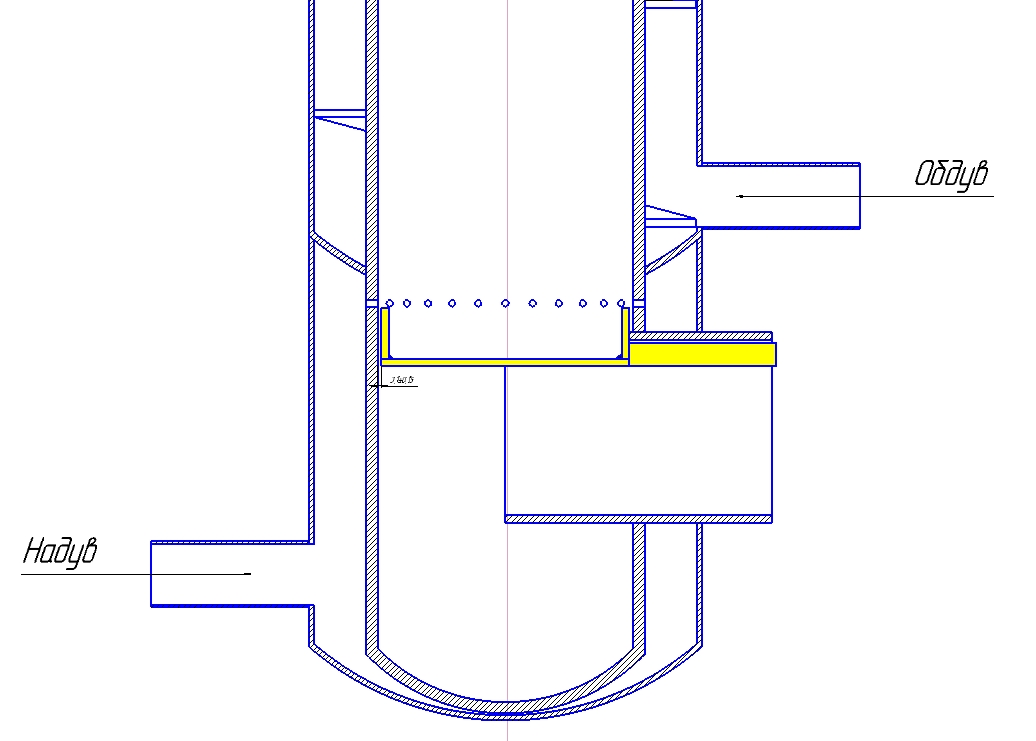

    Уважаемый britmila, подскажите правильно ли прорисовал камеру сгорания и надув воздуха в неё?
    Жёлтым цветом выделил сковородку.
    На общем виде перегородки между рубашкой и кислородным баллоном - это Архимедов винт.

    Последнее редактирование: 3 дек 2018
  2. britmila

    britmila Эксперт форума

    Регистрация:
    24 янв 2013
    Сообщения:
    888
    Симпатии:
    661
    Адрес:
    СССР

    арсентий, Ivanyonok, Energomagazine и ещё 1-му нравится это.
  3. Zaharych

    Zaharych Участник

    Регистрация:
    22 ноя 2018
    Сообщения:
    22
    Симпатии:
    17
    Отлично, благодарю!!! теперь пазл у меня в голове сложился. Да есть еще один моментик под вопросом, трубку подачи масла выше или ниже сопел расположить?

    britmila нравится это.
  4. britmila

    britmila Эксперт форума

    Регистрация:
    24 янв 2013
    Сообщения:
    888
    Симпатии:
    661
    Адрес:
    СССР
    zod4y нравится это.
  5. Zaharych

    Zaharych Участник

    Регистрация:
    22 ноя 2018
    Сообщения:
    22
    Симпатии:
    17
    Уф тему прочел, до этого я однозначно планировал делать архимедов винт 5витков вокруг кислородного баллона. Но после упоминаний про необходимость хорошего теплосъема в районе камеры сгорания (дабы не расплавить серцевину самой камеры) уже думаю о дисковых лабиринтах(тарелки). Кто, что подскажет.... Что эффективней, архимедов винт или система лабиринтов?
    вариант печки1.jpg

    Последнее редактирование: 3 дек 2018
  6. Zaharych

    Zaharych Участник

    Регистрация:
    22 ноя 2018
    Сообщения:
    22
    Симпатии:
    17

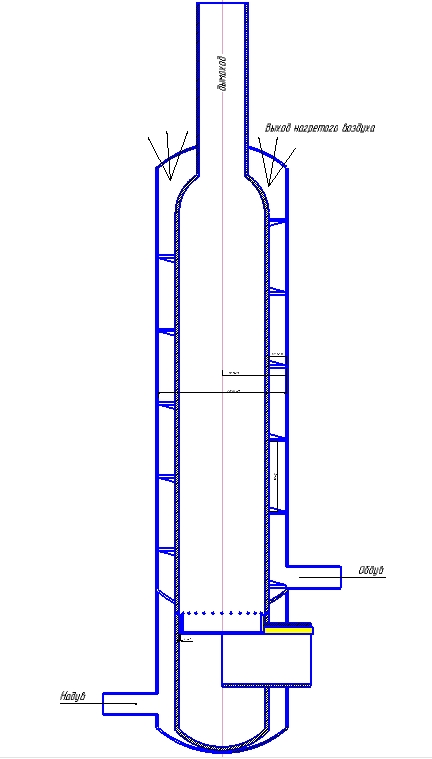

    Немного подкорректировал рисунок
    вариант печки2.jpg вариант печки3.jpg

    Ivanyonok нравится это.
  7. Ivanyonok

    Ivanyonok Эксперт форума

    Регистрация:
    12 янв 2016
    Сообщения:
    676
    Симпатии:
    780
    Адрес:
    Самара
    Площадь сечения воздушного канала обдува печи будет небольшой, при архимедове винте в 5 витков. Нужно будет ставить улитку на обдув, которая способна создавать напор воздуха.
    У Мастератти, в воздушном теплообменнике, несколько железных полос, делающих всего один оборот вокруг печи. Тоесть сечение воздушного канала, в варианте Мастератти 326 квадратных сантиметров.
    Прежде чем сделать архимедов винт в пять витков, посчитайте проходное сечение воздушного теплообменника, так как, даже у Мастератти, я увеличил бы проходное сечение, минимум в два раза, чтобы поставить Вент, типо СК 315 - эти канальники имеют хорошую производительность, но малый напор.

    Melinda и britmila нравится это.
  8. Zaharych

    Zaharych Участник

    Регистрация:
    22 ноя 2018
    Сообщения:
    22
    Симпатии:
    17
    Да, пожалуй винт не пройдет, нет у меня с такой производительностью вентилятора, чтобы эту кубатуру продавить.
    Тогда другой вариант, лабиринты из полуколец (привариваются к кислородному балоны толщина полукольца 6мм ширина 40мм), проходное сечение вроде выходит 141квадратов(см.), а у вентилятора сечение выходное чутка больше 176 квадратов(см). Думаю разница не критична, должен продавить.
    Вот наброски (баллоны рисовал в масштабе) 4.jpg 5.jpg

    britmila нравится это.
  9. Ivanyonok

    Ivanyonok Эксперт форума

    Регистрация:
    12 янв 2016
    Сообщения:
    676
    Симпатии:
    780
    Адрес:
    Самара
    Очень высокие температуры, в этом типе печи. Я наверное, пошёл бы путём Мастератти: взял бы 6...7 полос и обернул бы каждую в 1 оборот, вокруг печи.
    Либо укоротил бы по высоте печь и наварил бы сверху теплообменник из трёх-четырёх дипломатов, либо несколько трубок между дымоходом и печью, и всё это дело обдул бы.
    Главное сохранить прямотечность дымовых газов. У этой печи, желательна, очень хорошая тяга.

    britmila и Melinda нравится это.
  10. Zaharych

    Zaharych Участник

    Регистрация:
    22 ноя 2018
    Сообщения:
    22
    Симпатии:
    17
    Мастератти кок раз писал, что в районе камеры сгорания сильная температура и там бы лучше увеличить теплосъем, на выходе она уже меньше. В первом его варианте у него баллон поплыл от высокой температуры и прямотока воздуха у камеры сгорания.

    britmila нравится это.
  11. Ivanyonok

    Ivanyonok Эксперт форума

    Регистрация:
    12 янв 2016
    Сообщения:
    676
    Симпатии:
    780
    Адрес:
    Самара
    А так же, участник Термопортала, строил этот вариант в виде котла, теплообменник сверху и прекрасно этот котёл проработал несколько лет :)
    Предложил тот же вариант, но только с воздушным теплообменником сверху.
    Если память не изменяет, то печь Мастератти поплыла в районе сопел.
    С уважением.

    britmila нравится это.
  12. Zaharych

    Zaharych Участник

    Регистрация:
    22 ноя 2018
    Сообщения:
    22
    Симпатии:
    17
    Думаю вот над комбинированным вариантом, ребра теплоотводящие делать из черняги листа 1,5мм. Перед заказом их на лазере, хотел бы выслушать мнение!
    Да, центробежный вентилятор для теплосъема мощностью на 100W 220в сечение выходного окна вентилятора 370 квадр.см.


    Вложения:

  13. Zaharych

    Zaharych Участник

    Регистрация:
    22 ноя 2018
    Сообщения:
    22
    Симпатии:
    17
    Всем доброго дня!

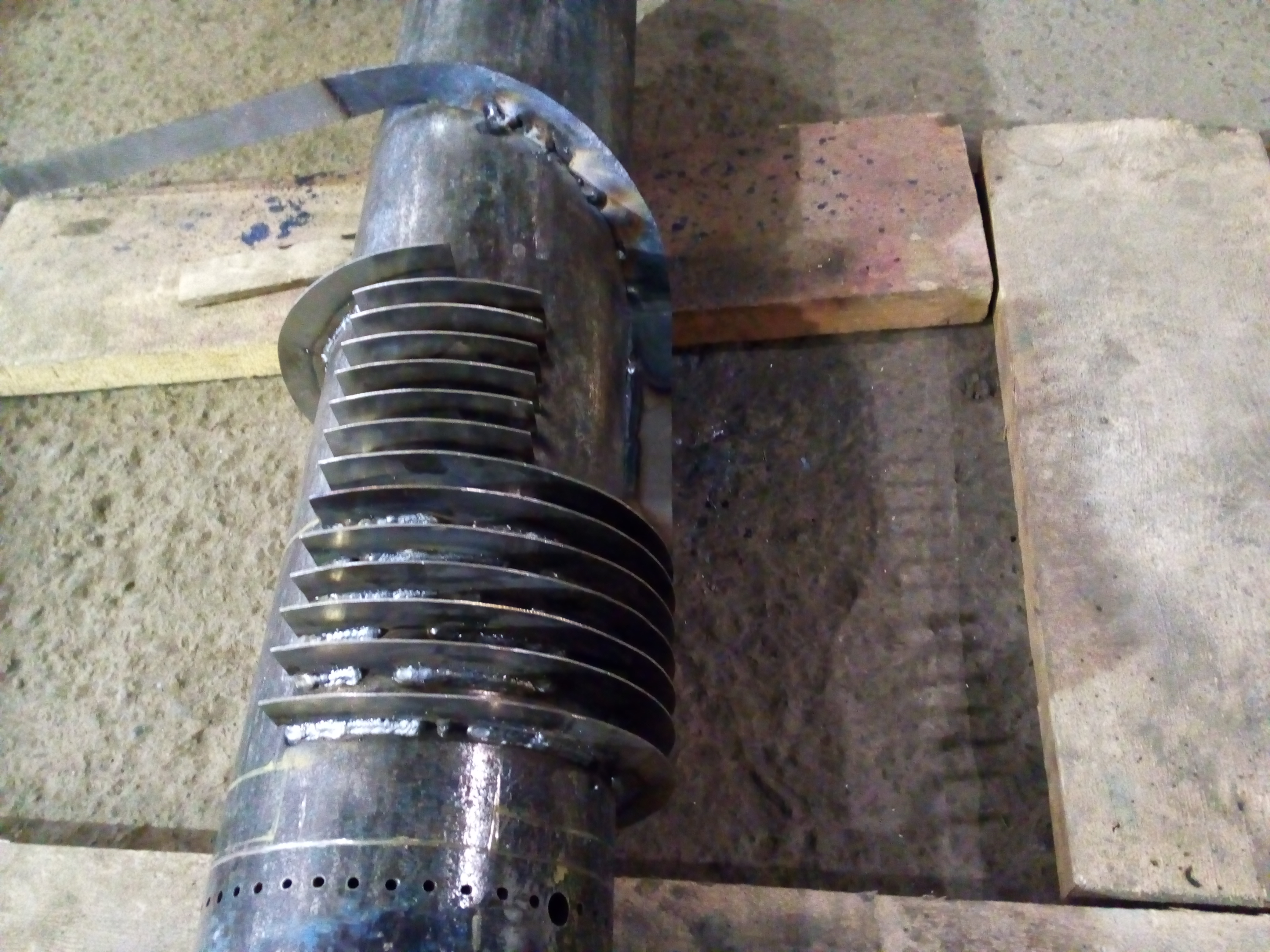

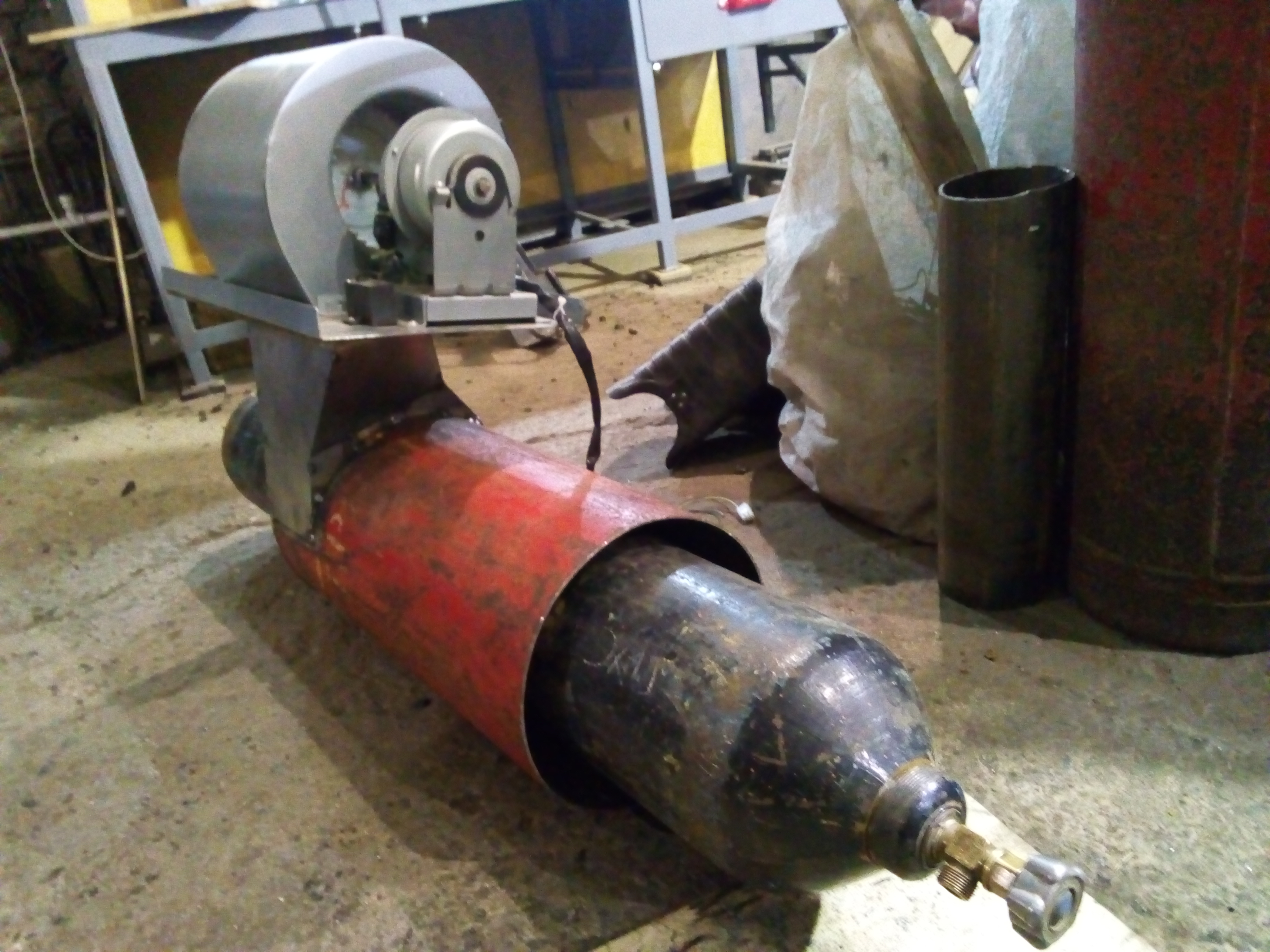

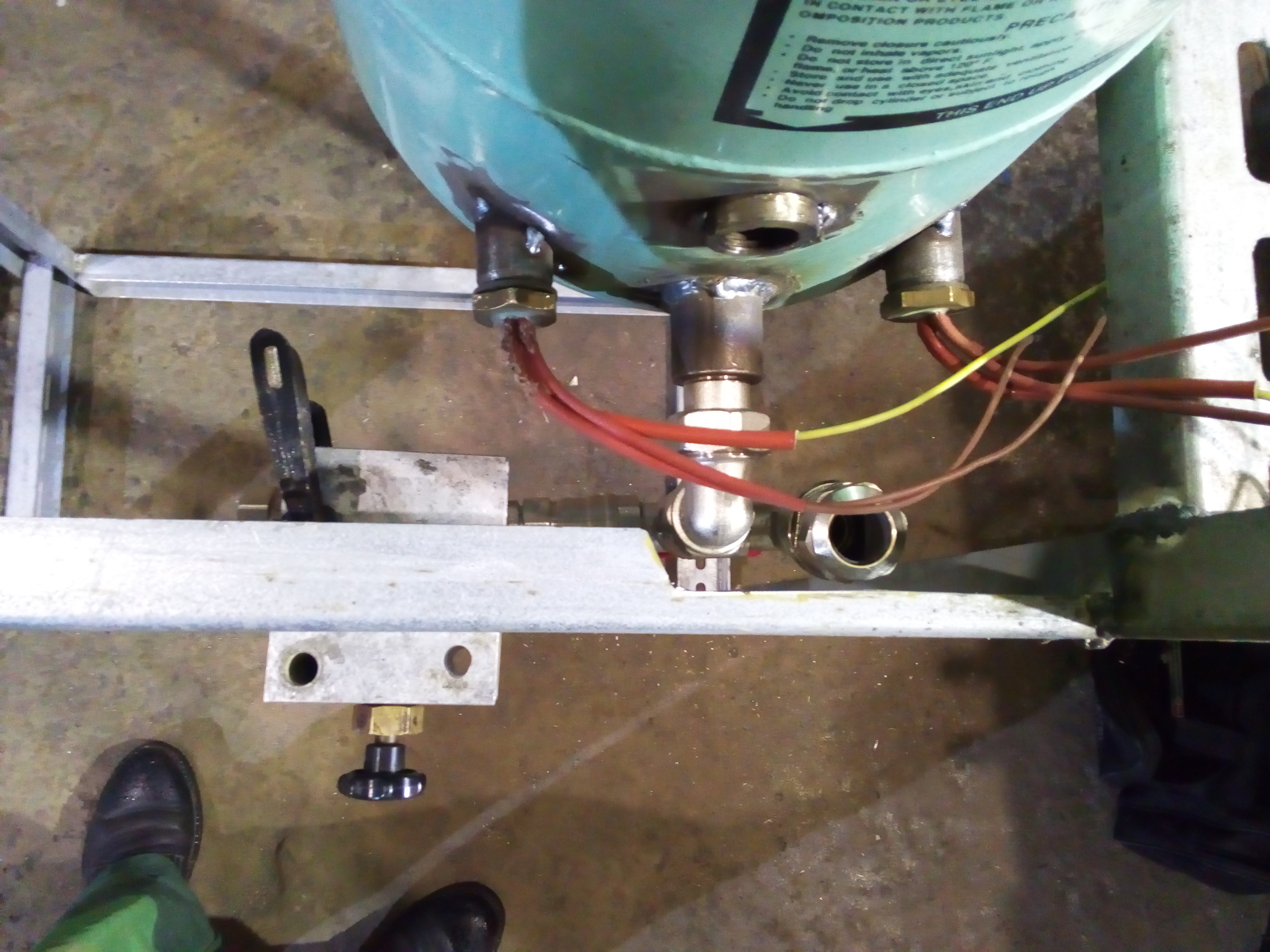

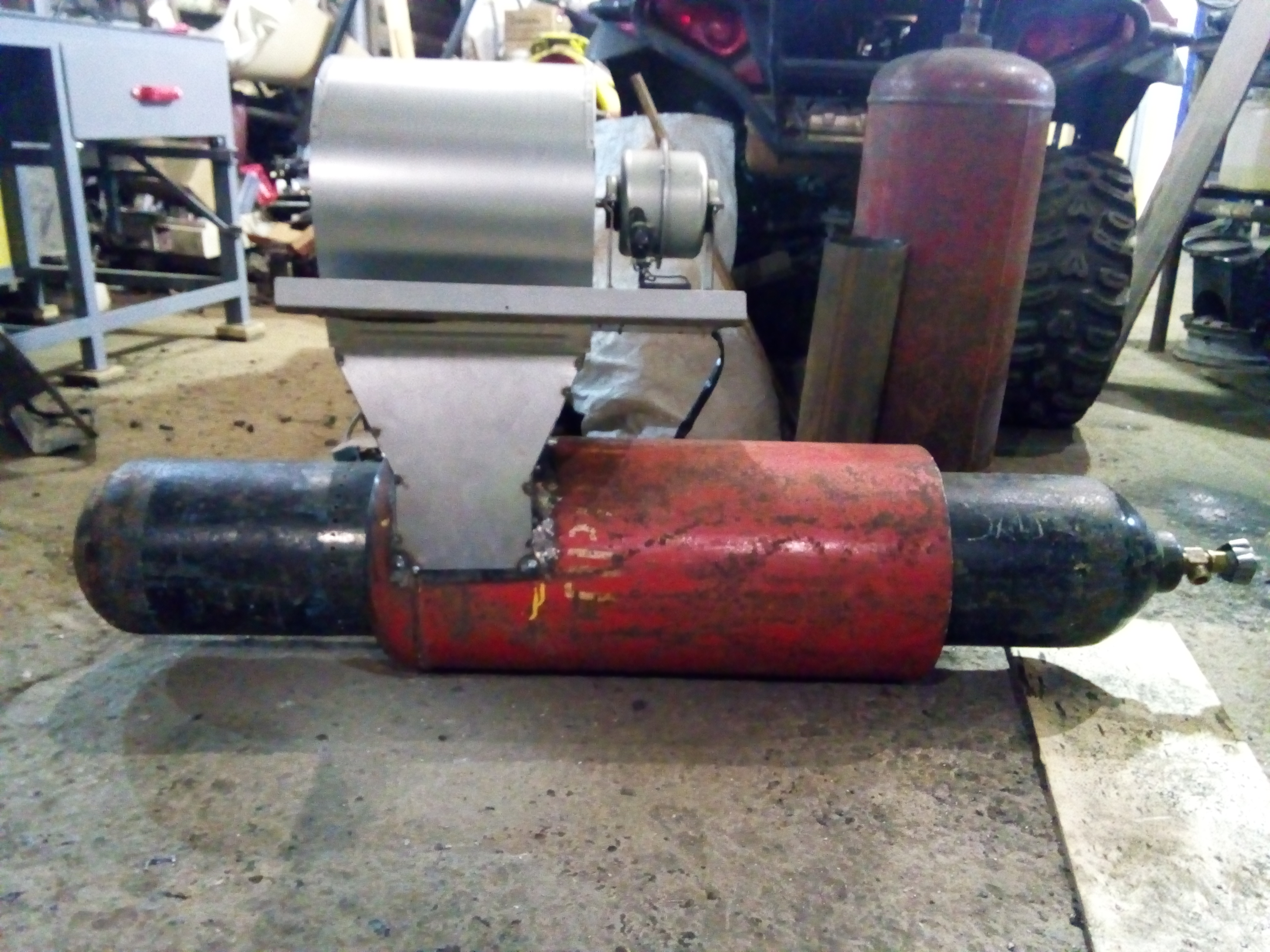

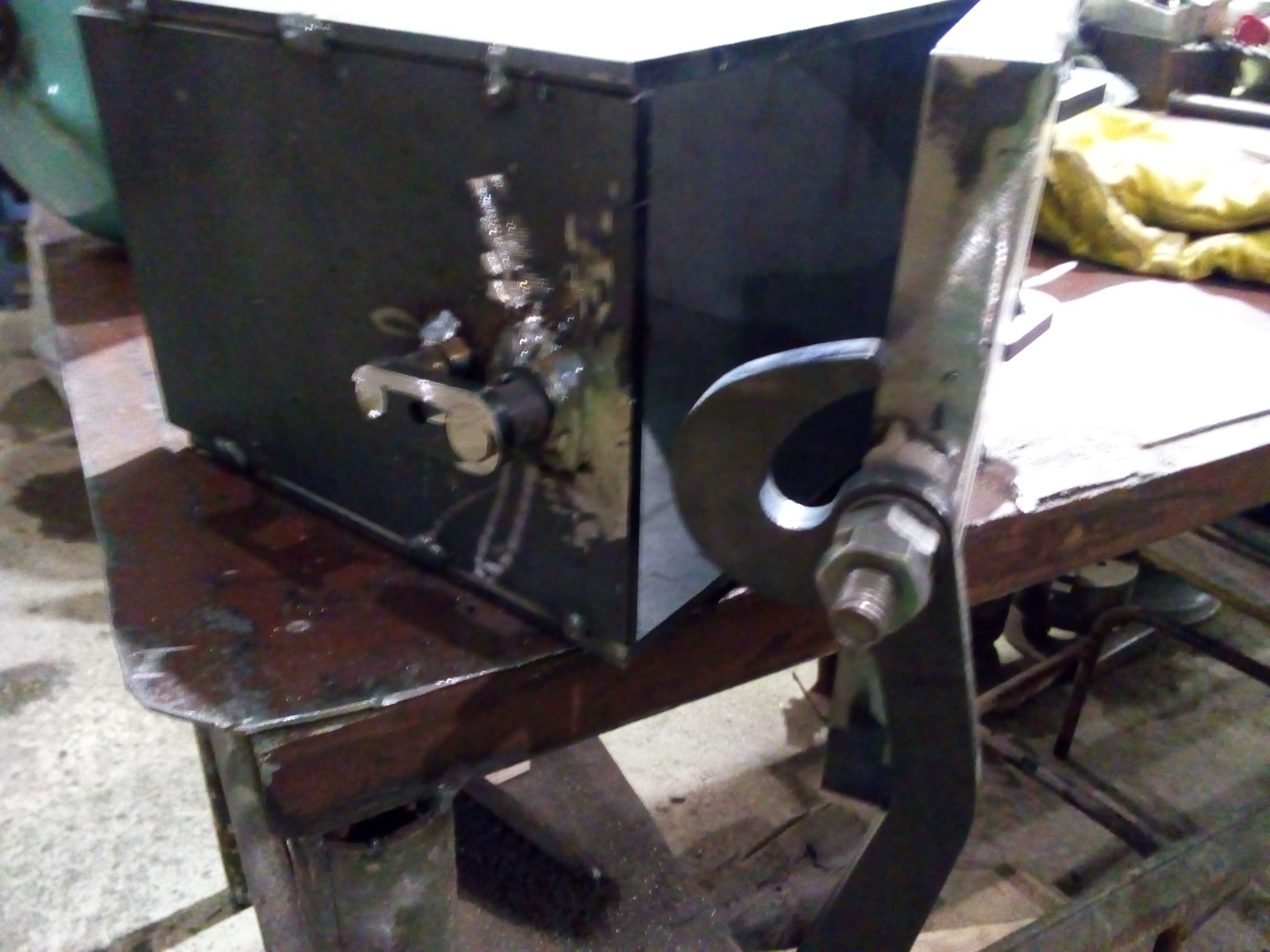

    Выложу немного своего началостроения, с учтенными рекомендациями бывалых :) маслобак вышел на 24литра. планирую на подачу масла поставить электроклапан (на случай потери напряжения, отсекать подачу в камеру сгорания)

    IMG_20181223_202759.jpg IMG_20181223_202838.jpg IMG_20181223_203107.jpg IMG_20190106_193020.jpg IMG_20190107_184035.jpg IMG_20190108_194216.jpg IMG_20190108_194307.jpg IMG_20190114_161701.jpg IMG_20190114_161721.jpg IMG_20190118_203821.jpg IMG_20190127_190142.jpg IMG_20190127_190232.jpg IMG_20190127_190314.jpg IMG_20190127_190327.jpg IMG_20190127_193144.jpg

    эд1975, gvvision, Ivanyonok и 3 другим нравится это.
  14. Zaharych

    Zaharych Участник

    Регистрация:
    22 ноя 2018
    Сообщения:
    22
    Симпатии:
    17
    Доброго временисуток!
    Возникла мысль, пока еще не приварил "рубашку" к баллону,так сказать не собрал окончательную конструкцию. А не вварить ли (сплошным швом) вокруг кислородного баллона змеевик в одно кольцо из овальной трубы (между соплами и первым теплоотводным ребром) и сгоны вывести наружу сквозь "рубашку".
    IMG_20190127_190142.jpg IMG_20190114_161701.jpg
    Основная работа это канешь воздухогрейка, но на перспективу можно дополнительно и батарею подключить с циркуляционным насосом.
    Соответственно возникают ряд вопросов: вытянет ли воздухогрейка два направления (возду греть и воду греть)? хватит ли одного кольца змеевика (для нагрева воды)? Если, да то какую лучше трубу(диаметр и материал)? И стоит ли шкурка выделки, как далеко можно отдалять батарею-радиатор от воздухогрейки, и сколько можно нагружать (радиаторами) систему в кольцо?

  15. Андрий

    Андрий Эксперт форума

    Регистрация:
    27 сен 2017
    Сообщения:
    362
    Симпатии:
    174
    Адрес:
    Узбекистан, Фергана
    Воздух и вода разные по теплоёмкости. Если активную часть печки с горелкой ещё и водой остужать, то пересчитайте горение. При низком нагревании получите слой копоти в районе змеевика.
    Для нагрева 10секционной турецкой биметаллической батареи до 71°С, кислородный баллон надо будет обмотать 7ю витками 32й трубы. При этом место змеевика должно прогреваться не менее 380°С. Удаление батареи от печки зависит от насоса. 10Вт=5м для оптимальной работы. Не забывайте про работу насоса на оба направления, ставьте его на "холодную" обратку.

    Ivanyonok, арсентий и britmila нравится это.
  16. Андрий

    Андрий Эксперт форума

    Регистрация:
    27 сен 2017
    Сообщения:
    362
    Симпатии:
    174
    Адрес:
    Узбекистан, Фергана
    Ещё. Насколько я понял - баллон вертикально ставите, тем самым горячий воздух улиткой снизу вверх гоните. Продумайте возможность повернуть горячий воздух вниз и в стороны. Использование радиаторных вентиляторов от автомашин очень эффективно для каллориферов.

  17. britmila

    britmila Эксперт форума

    Регистрация:
    24 янв 2013
    Сообщения:
    888
    Симпатии:
    661
    Адрес:
    СССР

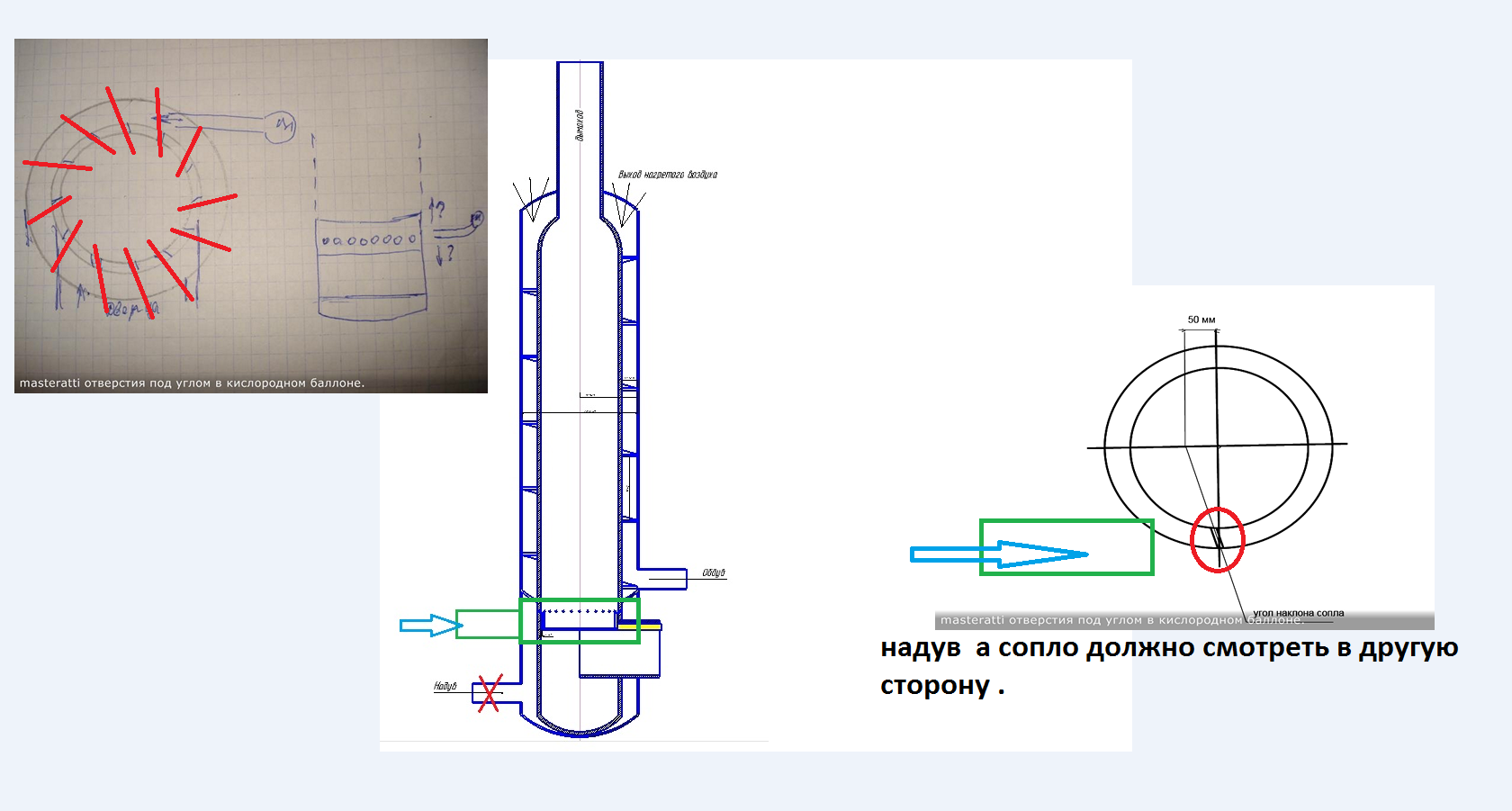

    Посмотреть вложение 20960
    Ув. Zaharych . Вы уменьшили КПД значительно .Отступив от дна баллона - до отверстий большое расстояние , так как владелец сделал их намного ниже .
    MASTERATTI Воздухонагреватели на отработанном масле своими руками 2019-01-30_044406.png
    Что так переживать что баллон поплывёт у Вас что расход будет 4 литра .

  18. Zaharych

    Zaharych Участник

    Регистрация:
    22 ноя 2018
    Сообщения:
    22
    Симпатии:
    17
    КПД вроде как не должно упасть, насколько я понял, то главное выдержать основной размер от сопел до дна сковородки 40мм. То, что сопла с поддувалом поднял чуть выше чем у MASTERATTI так это лишь чтобы поддувало не слишком низко у пола располагалось

  19. Zaharych

    Zaharych Участник

    Регистрация:
    22 ноя 2018
    Сообщения:
    22
    Симпатии:
    17
    Благодарю за такой развернутый ответ!
    Теперь мысли мои встали на место, теперь без сомнений продолжаю дальше строить воздухогрейку, про воду в этом проекте забываю. Если и буду воду совмещать, то это уже будет другая стройка. А Ваши комментарии с приведенными цифрами пошли на ум(записал в блокнотик)

    Санитар нравится это.
  20. Zaharych

    Zaharych Участник

    Регистрация:
    22 ноя 2018
    Сообщения:
    22
    Симпатии:
    17
    Да, тоже думаю как сделать выход воздуха, пока только вот такой вариант мне понравился
    03012013247.jpg в моей воздухогрейки выход гор.воздуха примерно получается на высоте 1,6м
