Котел на отработанном масле своими руками

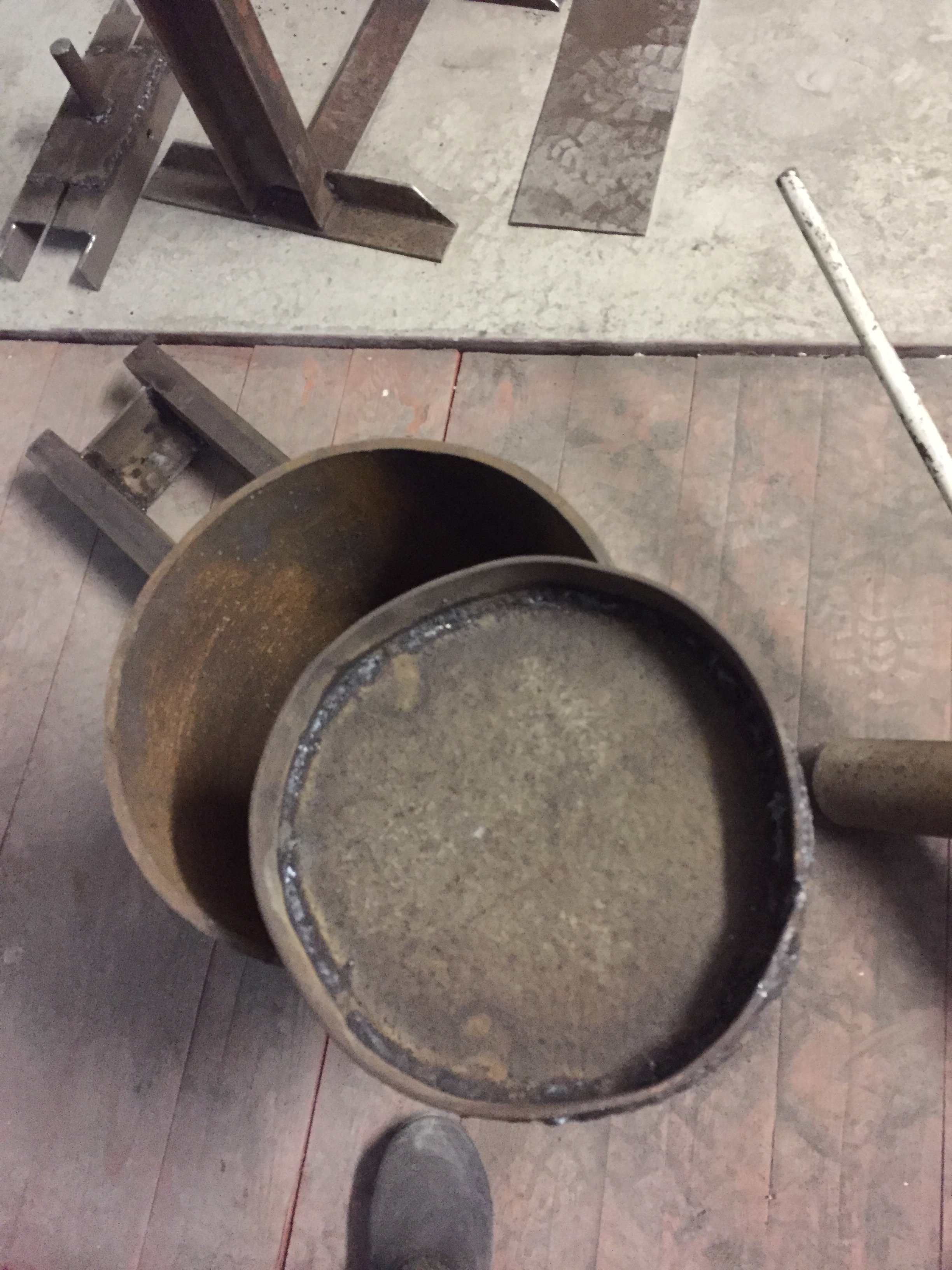

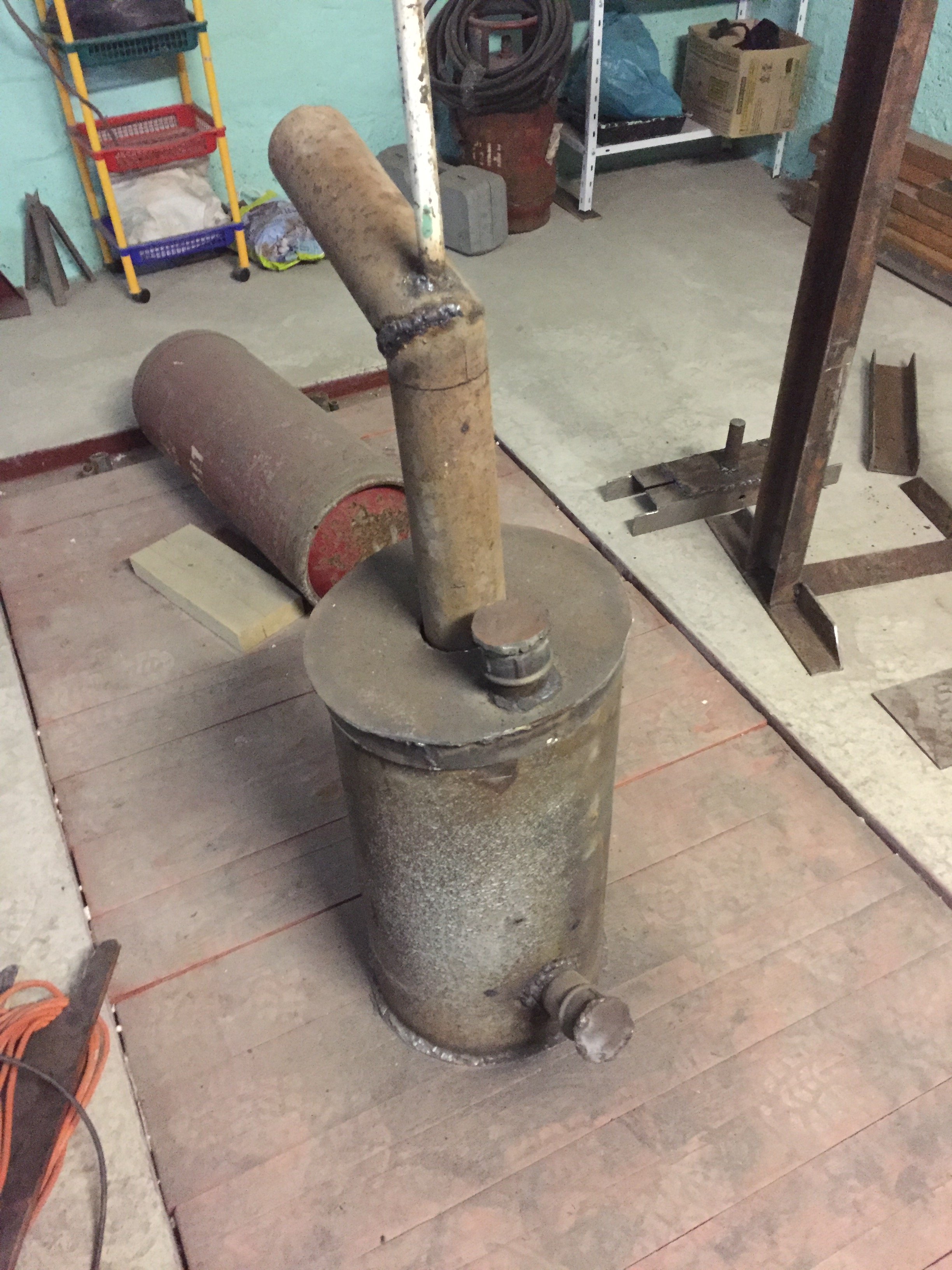

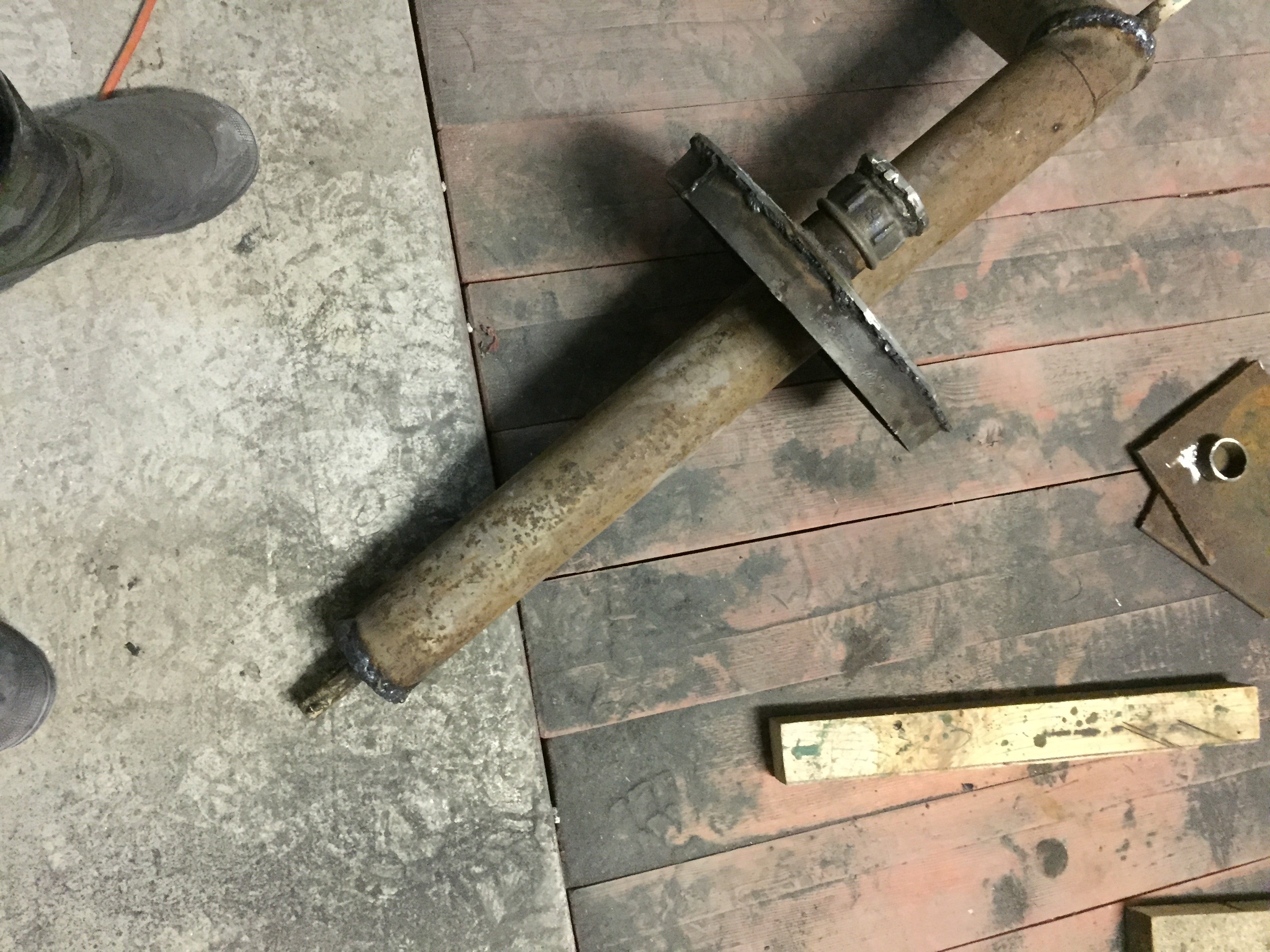

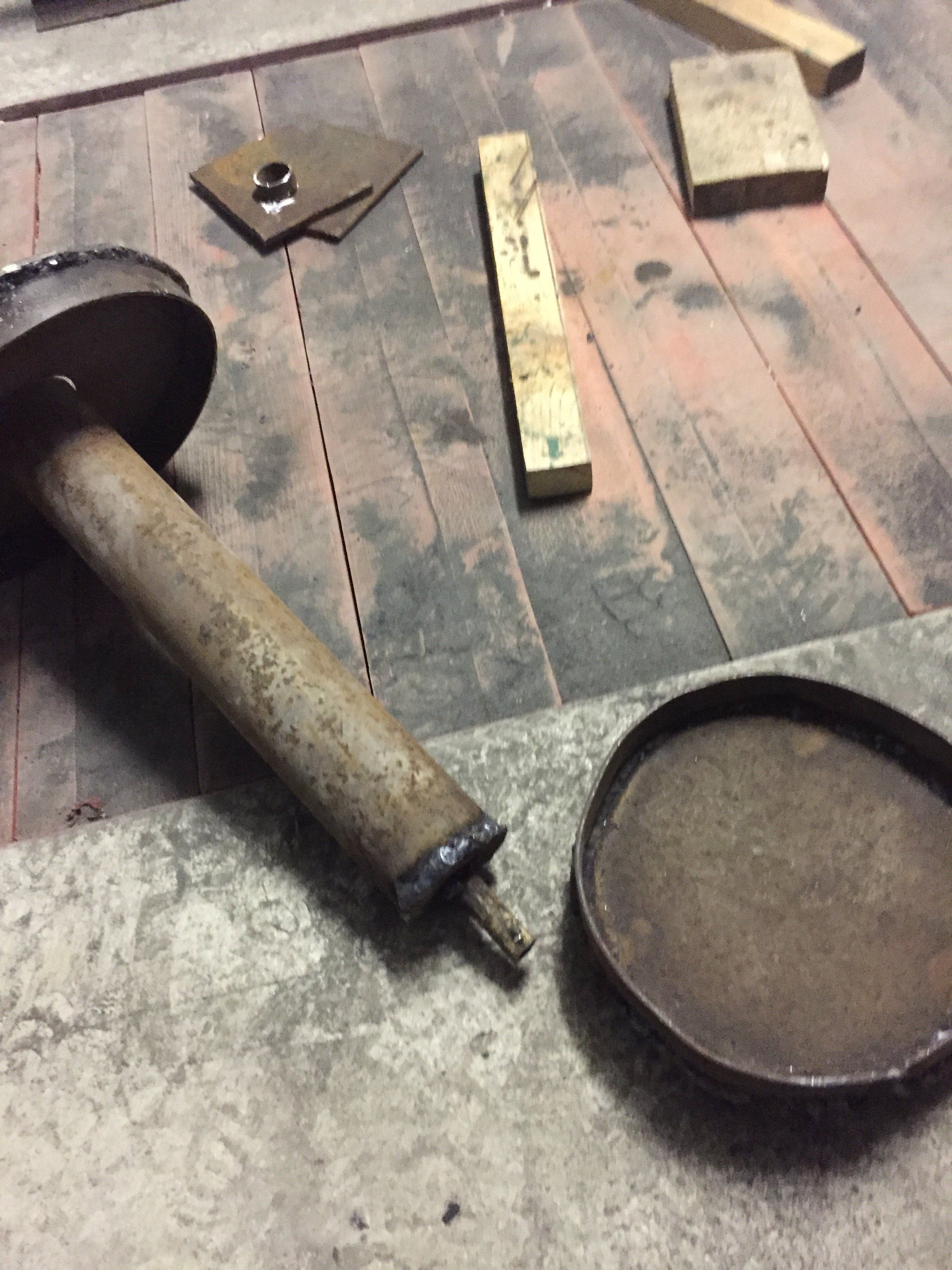

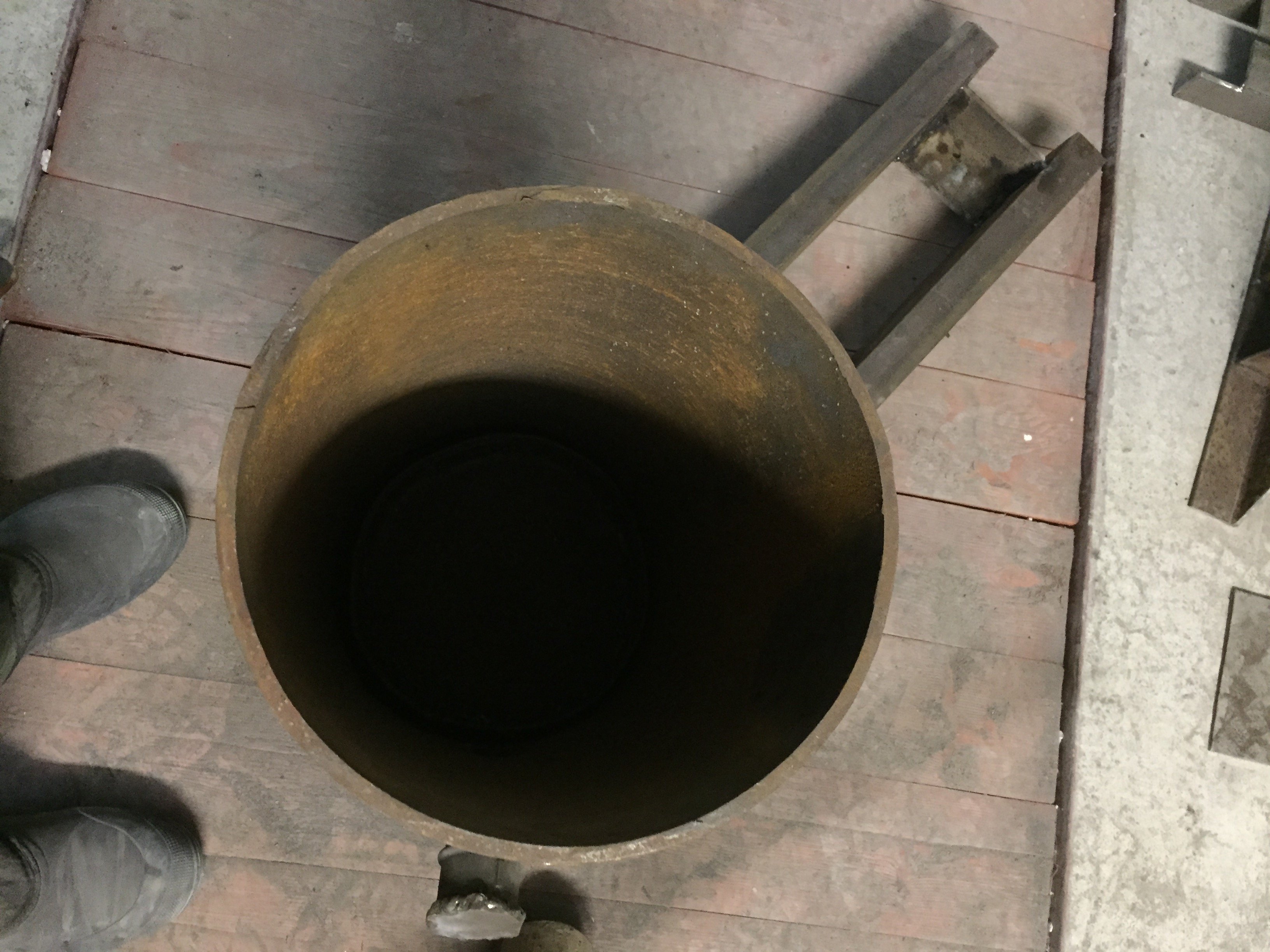

Добавил фото, трубку у дожигатель обрежу, понял, что выпуск 5мм лучше оставить, осталось краны на воздух сделать, улитку замутить и дымоход. Буду делать 115 нержавейки, метра 4 , попробую пока не утеплённый. Спасибо ЭД1975 за консультацию! А не скажете что за завихритесь и рога, может мне их сделать?



Ну и ноги приварить! По фотографиям может есть какие-либо замечания, буду рад слышать.



https://termoportal.ru/media/foto-0031.2852/full?d=1527713883



Добрый день уважаемые форумчане, долго читал и решился сделать котёл, диаметр трубы 159, дожигатель 55 мм, водяную рубашку планирую из газового баллона 300 мм делать. Возник такой вопрос, какое расстояние от дна баллона до водяной рубашки лучше сделать, какой высоты саму рубашку и верх какой высоты, никак не могу определиться. Боюсь может не хватить баллона



Здравствуйте!
Цель: тепло и сухо в гараже, тепло и сухо в тех-комнате на минус первом этаже.

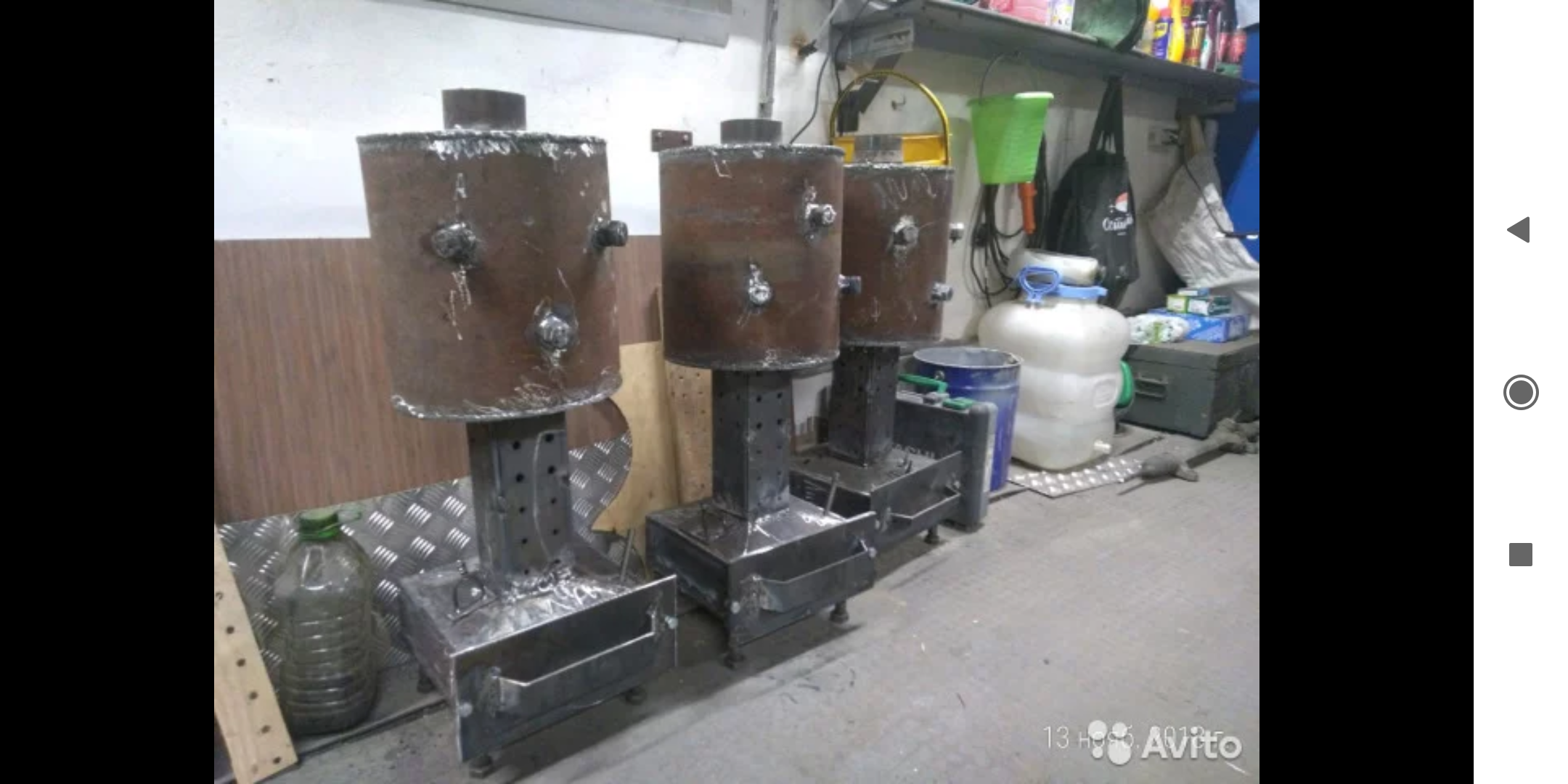

Старая дровяная печь-буржуйка прохудилась, изогнулась. Пришло время установить новую. Есть уже небольшой водяной контур из гофрированной нержавеющей стали, поэтому логично чтобы печь была с нагревателем теплоносителя. Выбрал такую, как на фото. Смущает только одно: происходит ли пиролиз в такой печи? В обычной, без теплового контура печи, в верхнем параллелепипеде происходит пиролиз (разложение длинных молекул на короткие при 800 градусах). А в этой печи, которая на фото, где пиролиз происходит? Происходит ли вообще? Если не происходит, то насколько КПД печи на фото меньше? Воняет ли выхлоп при этом?

Второй вариант, если брать обычную печь без контура, то можно ли к ней этот самый контур из нержавеющей гофры как-то нагревать? Или проще воздуховод сделать в тех-комнату и тёплый воздух собирать с потолка и вентиллятором через воздуховод гнать вниз?

И как бороться с конденсатом, образующемся в дымоходе, когда оставляешь гараж. В печи на отработке отверстия, соответственно вся влага из гаража будет выходить через них и зимой конденсироваться в дымоходе. Дымоход же должен прямой вертикальный быть? Колено - это уже потеря тяги, верно?



Коментов просто нет......ЕЦ.



О каких еще теоретических расчетах говорить?



Да вы что РЕБЯТА!!!....тут можно долго говорить и расчитывать финансовые и технические последствия....в крайнем случае заготовку пирожков и компота ((надеюсь ВСЕ поняли о чём тут намекаю...)



Ребят, вы про что? :) Посоветуйте печь для гаража масляную :)



Ну я то понял, что булыжник в мой огород закатили. Но в данном моменте ...



Клаву Вам в руки, и впИрийод.... рассказывайте какую печку человеку выбрать.



Мне бы сейчас понять, насколько эффективна та печь, которая на фото. Есть ли там пиролиз. Через вахту надо уже выбор сделать.



На фото пиролизной камеры не видно. А судя по дырдочкам в вертикальной трубе, пиролиза там быть не может. Насчет эффективности не скажу, Бог миловал, я такие печи только на фото и видел.



Можете подсказать самую простую печку с пиролизом и самый простой котелок с пиролизом? Нравится мне это слово "пиролиз" :) От него же зависит эффективность сгорания отработки? Или только экологическая эффективность?



Увы. К сожалению, простых печей и котлов с пиролизными камерами не знаю. Я лично на чугунную печь ставил лаганинскую горелку и доработал ее до пиролиза, но потом остановился на крекинге. В комнате отдыха мастерской, где непосредственно стоит печь, при пиролизе сидеть некамфортно. Жарковато при +57°С както.



Может почитать стоит по теме вашего хотения ,здесь на Форуме. !?



Чудо печи не желательны к эксплуатации.
Минусы:
- много сажи;
- у многих наблюдаются посторонние запахи вредные для здоровья;
- пожаро-взрыво опасны, при наличии небольшого количества влаги или антифриза в горящем объёме топлива;
- низкое КПД;

Плюсы: ИХ ОЧЕНЬ МАЛО, НО ОНИ ЕСТЬ
- простота конструкции (такую же, по расходу материала и трудозатрат в человекочасах, можно построить и
печь закрытого горения);
- дешёвая цена закупки готовой Чудо Печки (не дороже 5...6 тыс. руб., хотя у нас есть неадекваты, продающие сию продукцию под 20 т.р. )

Почему Вы упираетесь в пиролиз, для про топки гаража?
Есть же много других хороших слов, такие как пряможёг и крекинг. Например:
- воздухонагреватель ув. Кирилла, прекрасно работает на пряможёге Воздухонагреватель с верхней камерой сгорания своими руками
- на Термопортале очень много выложено конструкций, работающих крекинге.

Ну если Вам очень нравиться слово пиролиз, то нужно быть готовым к использованию соответствующих сталей и керамики в печах.

П. С. В принципе, если разобраться в принципах горения отработки, то построить калорифер, котёл, либо печь - не составит труда - принципы сжигания отработки похожие и во всех конструкциях желателен теплосъём с дымовых газов!
Для начала посмотрите схемы здесь
Печи на отработанном масле своими руками здесь Котел на отработанном масле своими руками и здесь Медиа | Termoportal.ru | Информационный портал про отопление на отработанном масле

Начните с выбора конструктива, далее, чем сможем.... подскажем.



Ув.Андрий, Да если сказать что в горелке идёт Пиролиз отработанного масла то авторитет данной печи прыгает до небес . Далее Пиролиз как описал Ув. КНВ и Ув. Wervolf происходит при температуре 800 градусов и выше - при отрицательном кислородном балансе . Сжигая 2 тонны очищенного отработанного масла котёл чистится два раза в месяц . Вот это есть Пиролиз другого не дано .

А при чём здесь слово Пиролиз .
Если сто раз сказать халва, во рту слаще не станет.



Ну, что вы!... Просто слышал человек про пиролизную чашу, оттуда и слово. Просто надо сориентировать человека на безпроблемное решение.На фото - печь открытого типа. Без навыков - не советую.
Варианты: 1.брать готовую; 2.делать.
1.1.брать закрытого типа -безопасно. 2.1. - то же
1.1.2. Атмосферного типа (без наддува) - требуется хороший, качественный дымоход. Если вахта - там оно есть?
2.1.2 -С наддувом (с принудительной подачей воздуха) менее требовательна к дымоходу, но требует электричества.
...
И так далее. На этом этапе , ув. Eronex, Вы на чем остановитесь?
